ANALOGA
Analoga processinstrumentet CUB5
Digitalt visnings instrument – med Analog ingång.
Monokrom, Röd eller Grön visning med 12,2 mm höga siffror.
Accepterar en likspänning eller strömingångssignal och tillhandahåller en display i önskad måttenhet. Mätaren har också minimum och maximal bildvisning, displayoffset, enhetsindikator och programmerbar användarinmatning. Displayen kan växlas antingen manuellt eller automatiskt mellan de valda skärmarna.
CUB5-skärmen har 12,2 mm höga siffror. LCD-skärmen finns i
två versioner, reflekterande eller röd / grön bakgrundsbelysning. Bakgrundsbelysningsversionen ger användaren en valbar önskad färg och har också variabel visningsintensitet.
CUB5: s med möjlighet att lägga till optionskort. Börvärdesutgångskorten kan installeras på fältet med programmerbara börvärden. Seriell kommunikationskapacitet för RS232 eller RS485 kan läggas till med ett seriekortkort.
CUB5 kan drivas från en valfri Red Lion Micro-Line / Sensor
Strömförsörjning (MLPS), som fästs direkt på baksidan av en CUB5.
MLPS drivs från 85 till 250 VAC och ger upp till 400 mA för att driva enheten och andra sensorer.
CUB5P
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
CUB5I
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
CUB5V
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
ENC8

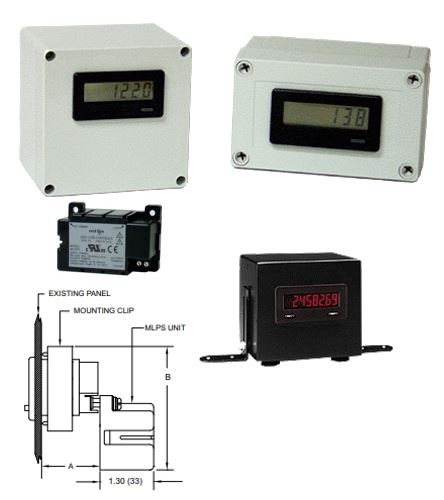

ENC8 – KAPSLING TILL CUB
BESKRIVNING ENC8-kapsling
Denna kapsling är designad för användas till enheterna CUB4, CUB5, DT8 och DT9. Kapslingarna är tillräckligt stora för att rymma en Micro-line strömförsörjning (MLPS1 och MPLS2) ansluten till BESKRIVNING
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i ett fäste yta.
BESKRIVNING – ENC8A och ENC8B-kapslingar.
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i en fäst yta.
MLPS

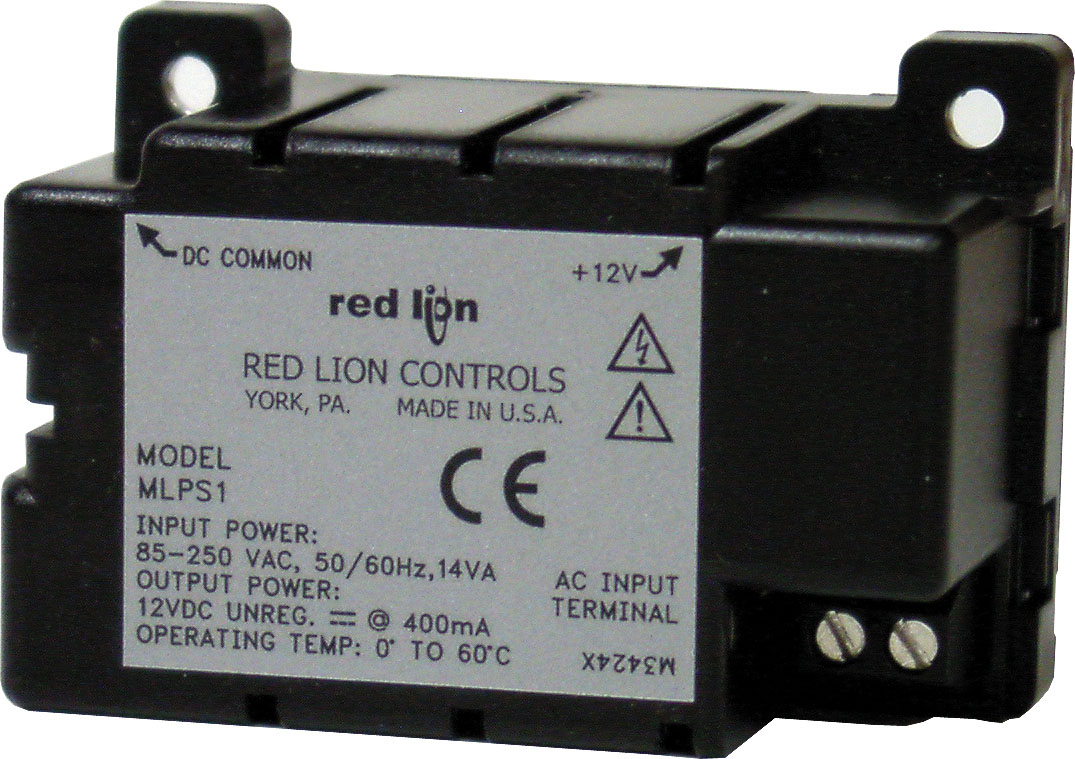

MLPS-STRÖMFÖRSÖRJING CUB OCH DT
MLPS nätaggregat 85-250 VAC. För att fästas på baksidan av en CUB4, CUB5, DT8 eller DT9. MLPS1 med 12 eller 24 VDC-utgång.
BESKRIVNING-MPLS
Modell MLPS nätaggregat är designade för att fästas på baksidan av
Micro-Line-serien CUB4, CUB5, DT8 och DT9. MLPS1 ger en 12 VDC-utgång, medan MLPS2 ger en 24 VDC-utgång. Båda nätaggregaten kan drivas från en 85-250 VAC
källa.
CUB5R
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
CUB5B
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
ENC8
ENC8 – KAPSLING TILL CUB
BESKRIVNING ENC8-kapsling
Denna kapsling är designad för användas till enheterna CUB4, CUB5, DT8 och DT9. Kapslingarna är tillräckligt stora för att rymma en Micro-line strömförsörjning (MLPS1 och MPLS2) ansluten till BESKRIVNING
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i ett fäste yta.
BESKRIVNING – ENC8A och ENC8B-kapslingar.
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i en fäst yta.
MLPS
MLPS-STRÖMFÖRSÖRJING CUB OCH DT
MLPS nätaggregat 85-250 VAC. För att fästas på baksidan av en CUB4, CUB5, DT8 eller DT9. MLPS1 med 12 eller 24 VDC-utgång.
BESKRIVNING-MPLS
Modell MLPS nätaggregat är designade för att fästas på baksidan av
Micro-Line-serien CUB4, CUB5, DT8 och DT9. MLPS1 ger en 12 VDC-utgång, medan MLPS2 ger en 24 VDC-utgång. Båda nätaggregaten kan drivas från en 85-250 VAC
källa.
RÄKNARE
RÄKNARE
CUB5 tar emot inkommande pulser och multiplicerar dem med räkneskalsfaktorn för att erhålla önskad avläsning för räknevisningen. Ingång A accepterar signalen för räkningen och ingång B används för kvadratur, dubbelräknare, antikoincidensräkning eller upp/ner -kontrollräkning. HASTIGHET
Hastighetsindikatorn använder signalen vid ingång A för att beräkna hastighetsvärdet med en tidsintervallmetod (1/tau). Enheten räknas på den negativa kanten av ingångspulser. Efter att den programmerade minsta uppdateringstiden har gått och nästa
negativ flank uppstår, beräknar enheten inmatningshastigheten baserat på antalet kanter som uppstått under den förflutna tiden. Inmatningshastigheten multipliceras sedan med hastighetsskalningsvärdet för att beräkna hastighetsvisningen.
Vid långsammare hastigheter kan medelvärdesberäkning uppnås genom att programmera hastigheten minsta uppdateringstid för önskat svar. Omfattande skalningsmöjligheter tillåt praktiskt taget vilken önskad läsning som helst med mycket långsamma räknehastigheter.
CUB5R
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
CUB5B
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
ENC8
ENC8 – KAPSLING TILL CUB
BESKRIVNING ENC8-kapsling
Denna kapsling är designad för användas till enheterna CUB4, CUB5, DT8 och DT9. Kapslingarna är tillräckligt stora för att rymma en Micro-line strömförsörjning (MLPS1 och MPLS2) ansluten till BESKRIVNING
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i ett fäste yta.
BESKRIVNING – ENC8A och ENC8B-kapslingar.
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i en fäst yta.
MLPS
MLPS-STRÖMFÖRSÖRJING CUB OCH DT
MLPS nätaggregat 85-250 VAC. För att fästas på baksidan av en CUB4, CUB5, DT8 eller DT9. MLPS1 med 12 eller 24 VDC-utgång.
BESKRIVNING-MPLS
Modell MLPS nätaggregat är designade för att fästas på baksidan av
Micro-Line-serien CUB4, CUB5, DT8 och DT9. MLPS1 ger en 12 VDC-utgång, medan MLPS2 ger en 24 VDC-utgång. Båda nätaggregaten kan drivas från en 85-250 VAC
källa.
TIMER
TIMER
BESKRIVNING

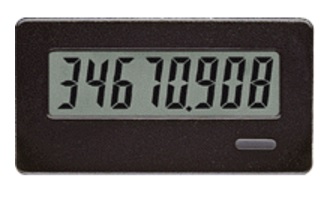

CUB7T0 är en 8-siffrig miniatyr programmerbar timer med stora 8,90 mm höga siffror. Den har en LCD-avläsning tillgänglig i positiv bild Reflekterande (CUB7T000), negativ bild Transmissiv med gul/grön bakgrundsbelysning (CUB7T010) eller röd bakgrundsbelysning (CUB7T020). Bakgrundsbelysningen
versioner kräver en extern 9 till 28 VDC strömförsörjning. Skärmen kommer att lindas runt från en fullständig visning av ”99999999” till ”00000000” när ett spill inträffar. En indikator, placerad i det övre vänstra hörnet av displayen, blinkar vid 2 Hz när signalingången är aktiverad. CUB7T0 fungerar från en omkopplarkontakt eller en öppen kollektor NPN-transistor. CUB7T-timers använder ett CMOS LSI-chip, monterat på en guldpläterad substrat, som är elektriskt anslutet genom ultraljudstrådbindning. Beprövad mikro-elektroniska monterings- och tillverkningstekniker tillhandahåller dessa enheter med den tillförlitlighet och pålitlighet som krävs för industriell service. CUB7T-serien är inrymd i ett lätt, slagkraftigt plastfodral med ett tydligt fönster. Den förseglade frontpanelen med silikongummiknappar uppfyller IP65-specifikationerna för sköljning och/eller dammiga miljöer, när den är korrekt installerad.
CUB5T
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
ENC8
ENC8 – KAPSLING TILL CUB
BESKRIVNING ENC8-kapsling
Denna kapsling är designad för användas till enheterna CUB4, CUB5, DT8 och DT9. Kapslingarna är tillräckligt stora för att rymma en Micro-line strömförsörjning (MLPS1 och MPLS2) ansluten till BESKRIVNING
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i ett fäste yta.
BESKRIVNING – ENC8A och ENC8B-kapslingar.
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i en fäst yta.
MLPS
MLPS-STRÖMFÖRSÖRJING CUB OCH DT
MLPS nätaggregat 85-250 VAC. För att fästas på baksidan av en CUB4, CUB5, DT8 eller DT9. MLPS1 med 12 eller 24 VDC-utgång.
BESKRIVNING-MPLS
Modell MLPS nätaggregat är designade för att fästas på baksidan av
Micro-Line-serien CUB4, CUB5, DT8 och DT9. MLPS1 ger en 12 VDC-utgång, medan MLPS2 ger en 24 VDC-utgång. Båda nätaggregaten kan drivas från en 85-250 VAC
källa.
TEMPERATUR
ALLMÄN BESKRIVNING
CUB5 ger användaren den ultimata flexibiliteten, från hela användaren programmering till valfri börvärdesstyrning och kommunikationskapacitet. CUB5RT accepterar en RTD-ingång (PT100/PT1000) och ger en temperaturvisning i Celsius eller Fahrenheit. Mätaren har även min- och maxdisplay fånga, visa offset, °F eller °C-indikator och programmerbar användaringång. De displayen kan växlas antingen manuellt eller automatiskt mellan de valda visas. CUB5-skärmen har 12,2 mm höga siffror. LCD-skärmen finns i två versioner, reflekterande och röd/grön bakgrundsbelysning. Bakgrundsbelysningsversionen är användare kan väljas för önskad färg och har även variabel skärmintensitet. Kapaciteten hos CUB5 kan enkelt utökas med tillägg av tillvalskort. Börvärdesförmåga är justerbar med tillägg av börvärdesutgångskort. Seriell kommunikationskapacitet för RS232 eller RS485 är läggs till med ett seriellt tillvalskort. CUB5 kan drivas från en extra Red Lion Micro-Line/Sensor Strömförsörjning (MLPS), som fästs direkt på baksidan av en CUB5. De MLPS drivs från 85 till 250 VAC och ger upp till 400 mA för att driva enhet och sensorer.
CUB5RT
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
CUB5TC
CUB 5 serien tillåter dig att hantera även de mest krävande applikationer med IP 65 i front. Låt inte storleken lura dig … du sparar panelutrymme men bibehåller sifferstorleken. Mätarna är billigare och fullmatade med funktioner. Panelinstrumenten har hela 12 mm. höga siffror i LCD reflekterande eller med bakgrundsbelysning. Som tillval finns utgångsmoduler både för enkel eller dubbla gränsvärden samt RS232 eller RS485 kommunikationsmoduler för programmering eller vidare buss anslutningar.
ENC8
ENC8 – KAPSLING TILL CUB
BESKRIVNING ENC8-kapsling
Denna kapsling är designad för användas till enheterna CUB4, CUB5, DT8 och DT9. Kapslingarna är tillräckligt stora för att rymma en Micro-line strömförsörjning (MLPS1 och MPLS2) ansluten till BESKRIVNING
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i ett fäste yta.
BESKRIVNING – ENC8A och ENC8B-kapslingar.
Dessa kapslingar är designade för applikationer som kräver en vattentålig instrumenthölje. Kapslingarna är tillverkade av polykarbonat och är designad för att motstå IP65-applikationer. Kapslingarna måste borras för att ta emot rörkopplingar eller andra typer av ledningsanslutningar. Kapslingarna kan användas fristående eller säkert fästa i en fäst yta.
MLPS
MLPS-STRÖMFÖRSÖRJING CUB OCH DT
MLPS nätaggregat 85-250 VAC. För att fästas på baksidan av en CUB4, CUB5, DT8 eller DT9. MLPS1 med 12 eller 24 VDC-utgång.
BESKRIVNING-MPLS
Modell MLPS nätaggregat är designade för att fästas på baksidan av
Micro-Line-serien CUB4, CUB5, DT8 och DT9. MLPS1 ger en 12 VDC-utgång, medan MLPS2 ger en 24 VDC-utgång. Båda nätaggregaten kan drivas från en 85-250 VAC
källa.
