I/O MODULER

UNISTREAM CPU

B10-PRO TILL MODULÄR HMI
Fästes direkt bak på modulär HMI enhet.

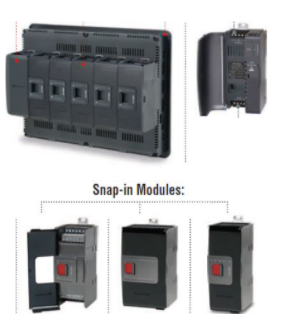

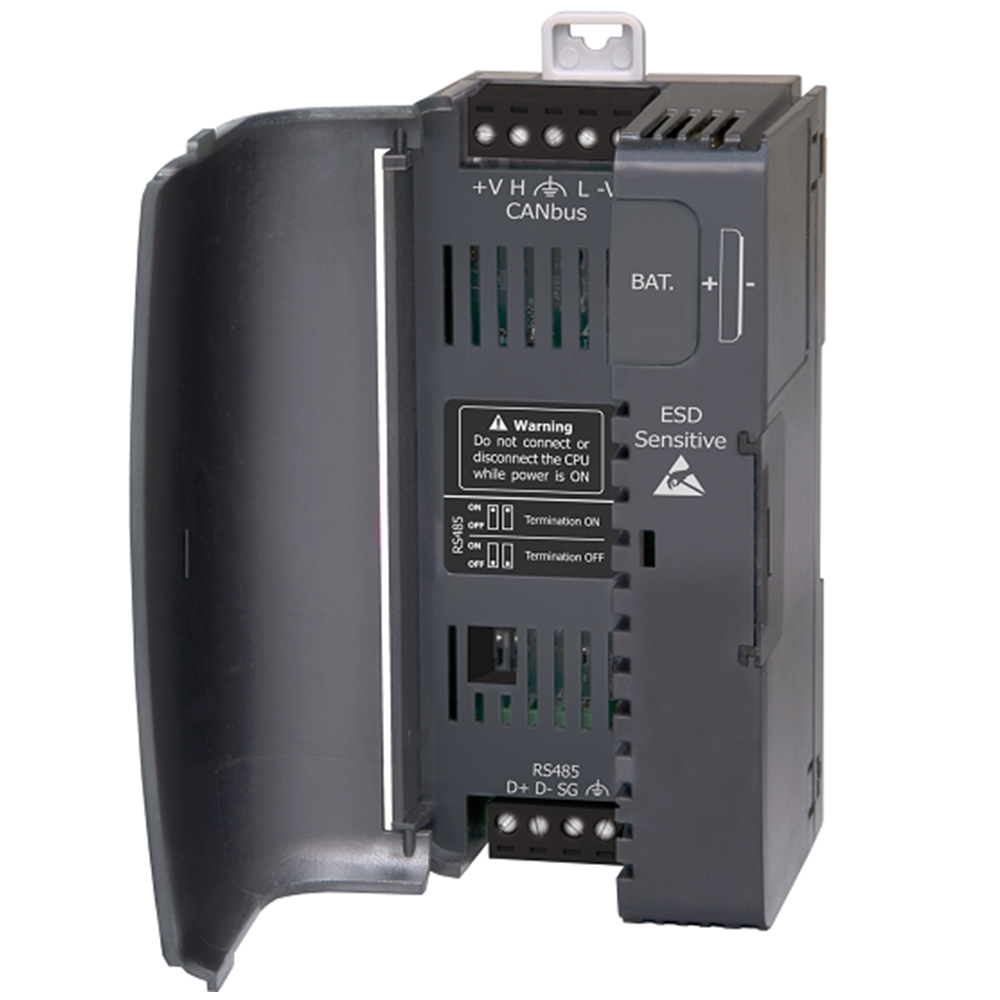

CPU-for-Panel är designad för att snäppas på och anslutas på baksidan av en modulär UniStream HMI-panel. Där de  kan byggas på med Uni-I/O™- eller Uni-COM™-moduler som snäpps på bredvid CPU:n för att skapa en allt-i-ett HMI + PLC-styrenhet med en inbyggd I/O-konfiguration.
Du kan utöka den inbyggda I/O-konfigurationen för allt-i-ett-styrningen via en lokalt monterad expansionsenhet. (UAG-xxx)

Expansionsadapter

För Unistream HMI enheter fäst direkt på modulärenheten.

Lokala expansionsadaptersatser låter dig öka antalet I/O anslutna till en enkel UniStream® genom att du kan länka styrenheten till ytterligare Uni-I/O™-moduler. Alla kit består av en basenhet, en slutenhet och en anslutningskabel. Kabellängden varierar enligt satsmodell.
UAG-XK-125 Kort räckvidds kit – 125 cm (stöder 8st moduler)
Adaptersatser för kort räckvidd Upp till 3 meter
Adaptersatser med lång räckvidd från 3 meter och uppåt

Kit vars modeller innehåller bokstaven ’P’ UAG-XKP-XXX inkluderar en inbyggd strömförsörjning; en strömförsörjd adapter
modulen stöder ett större antal I/O-moduler. (16st moduler)

Det finns två huvudklasser av adaptrar:
UAG-XK- (Fäst basen direkt på en UniStream PLC)
Både bas- och ändenheterna på dessa adaptrar har DIN-skena clips och kan snäppas fast basen på DIN-skena på baksidan av UniStream Modular HMI. Fäst basen direkt på en UniStream PLC
UAG-CX- (För UniStream Built-in enheter)
Basenheten på dessa adaptrar har en plugg; ändenheten har DIN-skena clips. Du kan plugga in basenheten endast in i I/O-expansionsjacket som erbjuds av UniStream Built-in enheter.

Observera att det maximala antalet moduler som stöds av en enda styrenhet finns i regulatorns tekniska specifikationer.

Expansionsadapter

För Unistream HMI enheter med Built-in enheter

Lokala expansionsadaptersatser låter dig öka antalet I/O anslutna till en enkel UniStream® genom att du kan länka styrenheten till ytterligare Uni-I/O™-moduler. Alla kit består av en basenhet, en slutenhet och en anslutningskabel. Kabellängden varierar enligt satsmodell.

UAG-CX- (För UniStream Built-in enheter)
Basenheten på dessa adaptrar har en plugg; ändenheten har DIN-skena clips. Du kan plugga in basenheten endast in i I/O-expansionsjacket som erbjuds av UniStream Built-in enheter.
UAG-CX-XKP125 Kort räckvidds kit – 125 cm (stöder 8st moduler)
Adaptersatser för kort räckvidd Upp till 3 meter
Adaptersatser med lång räckvidd från 3 meter och uppåt

Observera att det maximala antalet moduler som stöds av en enda styrenhet finns i regulatorns tekniska specifikationer.

Expansionsadapter BACK US15

För Unistream HMI US15 enheten fäst direkt PLC:n  med intigrerade I/O:s ör extra I/O:s

Lokala expansionsadaptersatser låter dig öka antalet I/O anslutna till en enkel UniStream® genom att du kan länka styrenheten till ytterligare Uni-I/O™-moduler.

Unitronics UniStream™-plattform består av styrenheter som ger robusta, flexibla lösningar för industriell automation.

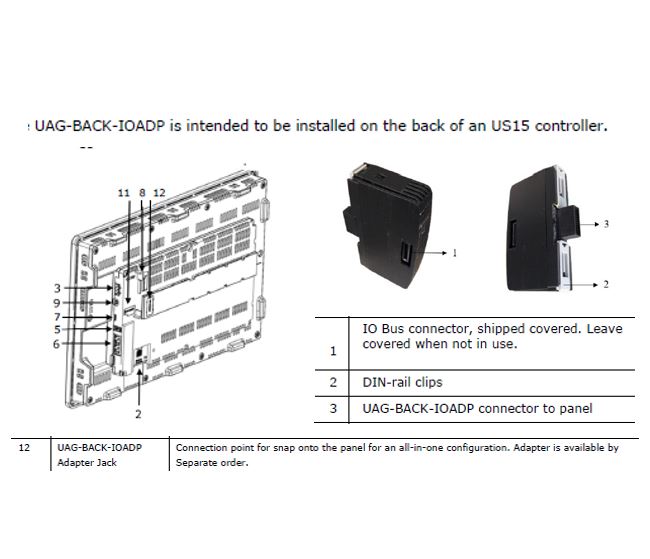

Den här guiden ger grundläggande installationsinformation för UniStream™ UAG-BACK-IOADP.
Tekniska specifikationer kan laddas ner från Unitronics webbplats.
UniStream™-plattformen består av UAG-BACK-IOADP-kontroller, US15-kontroller och lokala I/O-moduler som knäpps ihop för att bilda en allt-i-ett programmerbar logisk styrenhet (PLC).
Utöka I/O-konfigurationen med hjälp av ett lokalt expansionspaket eller på distans via CANbus.
I/O-alternativ
Integrera I/O i ditt system genom att använda:
▪ Inbyggda I/O:er: fästs på panelen för en allt-i-ett-konfiguration
▪ Lokal I/O via en lokal expansionssats

Utbyggnadsmodul till Unistream-PLC.
Med 8 analoga ingångar

Utbyggnadsmodul till Unistream-PLC. 6 analoga utgångar

Utbyggnadsmodul till Unistream-PLC.
16 Digitala ingångar

Utbyggnadsmodul till Unistream-PLC. 4 analoga ingångar & 2 analoga utgångar

Utbyggnadsmodul till Unistream-PLC.
16 reläutgånga

Utbyggnadsmodul till Unistream-PLC.
16 Digitala ingångar

Utbyggnadsmodul till Unistream-PLC. 6 analoga utgångar

Utbyggnadsmodul till Unistream-PLC. 8 digitala ingångar & 8 reläutgångar

Utbyggnadsmodul till Unistream-PLC.
8 didgitala ingångar & 8 transistorutgångar

Utbyggnadsmodul till Unistream-PLC med Höghastighets in & utgångar.

Utbyggnadsmodul till Unistream-PLC.
16 digitala ingångar
16 reläutgångar

Utbyggnadsmodul till Unistream-PLC. 4 st. Temperaturingångar
PT 100
NI 100
NI 120

Utbyggnadsmodul till Unistream. 4 st. Temperaturingångar

PT 100

NI 100

NI 120

Utbyggnadsmodul till Unistream-PLC. 8 st. temperaturingångar
Thermocouple typ J, K, T, E, R, S, B, N, C

Utbyggnadsmodul till Unistream-PLC. Bred Modul

10 digitala ingångar
2 analoga ingångar
2 temperaturingångar
2 transistorutgångar
8 reläutgångar
2 analoga utgångar

Utbyggnadsmodul till Unistream-PLC. Bred modul

10 digitala ingångar
2 analoga ingångar
2 temperaturingångar
2 transistoringångar
10 transistorutgångar
2 analoga utgångar

Utbyggnadsmodul till Unistream-PLC.
16 digitala ingångar
16 transistorutgångar

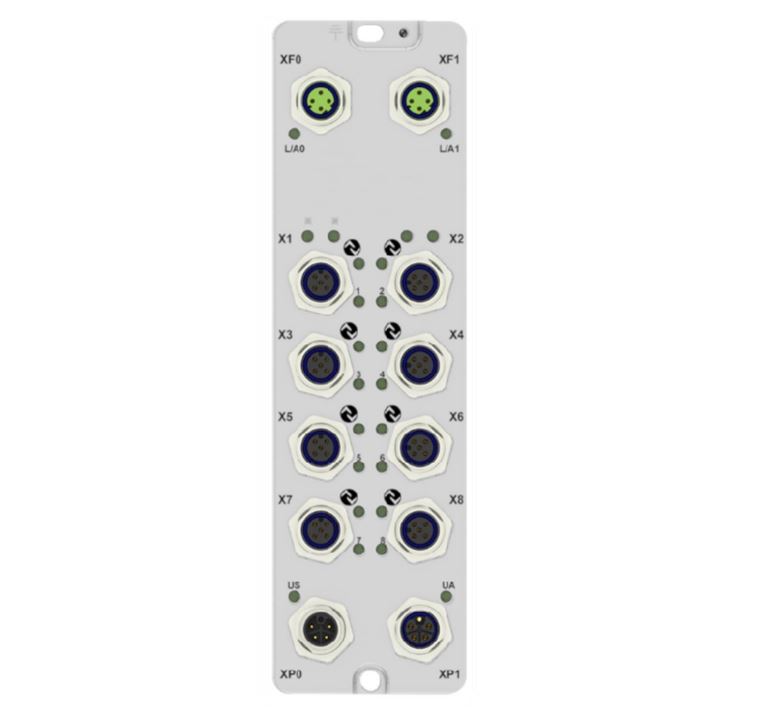

IO-LINK Master: ULK-EIP-4A4BP6

IO-Link-mastern upprättar anslutningen mellan IO-Link-enheten och automationssystem genom standardgivare eller IO-Link-sensorer. Den fungerar som en integrerad del av I/O-systemet där IO-Link-masterstationen antingen installerad i styrskåpet eller direkt på plats som en fjärr-I/O. Med en inkapslingsskyddsklass på IP65/67. Designat för industriella miljöer, är det ett system som tillämpas på automatiserade linjer. Kompakt struktur, lämplig för användningsscenarier med begränsade installationsförhållanden.
IP67 hög skyddsnivå, anti-interferensdesign, lämplig för krävande applikationsmiljöer.

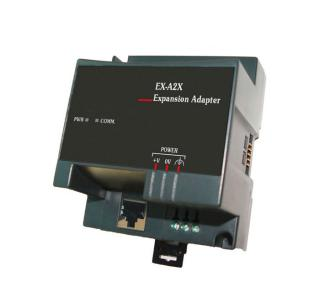

Expansionsadapter för utbyggnadsmoduler till Vision-PLC

Upp till 8 utbyggnadsmoduler kan kopplas på en enhet

Utbyggnadsmodul till Vision-PLC
8 digitala in & 8 reläutgångar
Kopplas direkt till PLC:n utan expansionsadapter

Utbyggnadsmodul till Vision-PLC.

16 digitala ingångar

Utbyggnadsmodul till Vision-PLC.
8 digitala in & 4 reläutgångar

Utbyggnadsmodul till Vision-PLC.
8 digitala in & 8 reläutgångar

Utbyggnadsmodul till Vision-PLC.
8 digitala in & 8 transistorutgångar

Utbyggnadsmodul till Vision-PLC.
8 reläutgångar

Utbyggnadsmodul till Vision-PLC.
8 reläutgångar

Utbyggnadsmodul till Vision-PLC
8 reläutgångar

Utbyggnadsmodul till Vision-PLC.
8 ingångar 220/110 VAC

Utbyggnadsmodul till Vision-PLC.
4 analoga in / 2 analoga ut

Utbyggnadsmodul till Vision-PLC.
8 analoga in

Utbyggnadsmodul till Vision-PLC.
6 isolerade analoga ut

Utbyggnadsmodul till Vision PLC
8 st. Termoelemet / analoga in

Utbyggnadsmodul till Vision-PLC.
4 PT100/NI100 in

Utbyggnadsmodul till Vision-PLC.
4 pt1000/ni1000 in

Utbyggnadsmodul till Vision-PLC.
1 lastcellsingång
1 digital in
2 transistor ut

Utbyggnadsmodul till Vision-PLC.
3 lastcellsingångar
1 digital in
2 transistor ut

Utbyggnadsmodul till Vision-PLC.
16 digitala in
3 analoga in
8 reläutgångar
Har inbyggd expansionsmodul så EX-A2X behövs ej

Utbyggnadsmodul till Vision-PL
16 digitala in
3 analoga in
16 transistorutgångar
Har inbyggd expansionsmodul så EX-A2X behövs ej

Utbyggnadsmodul till Vision-PLC.
16 digitala in
3 analoga in
16 reläutgångar

Utbyggnadsmodul till Vision-PLC.
16 digitala in
3 analoga in
16 reläutgångar

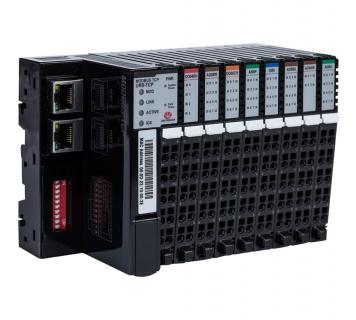

Ethernet-baserad fjärr-I/O
Två Ethernet-portar
Tunna moduler – endast 12 mm
Drifttemperaturområde: -40°C till 70°C
Stöder bl.a. analoga moduler med 16 bitars upplös

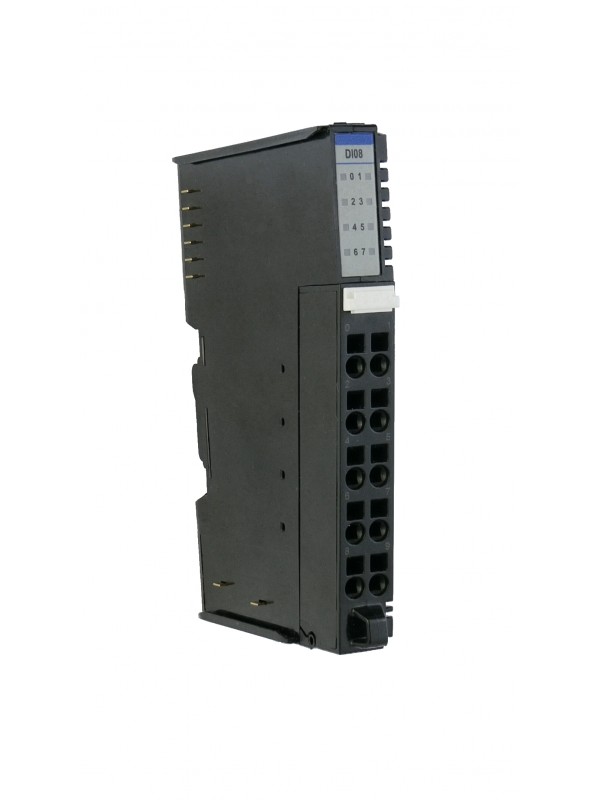

UNISTREAM REMOTE INPUT

DI8-PNP/NPN 10R, 24VDC

UNISTREAM REMOTE

INPUT-DI32PNP/NPN, 40P, 24VDC

UNISTREAM REMOTE OUTPUT

DO32PNP-0.3A,40P, 24VDC

UNISTREAM REMOTE ANALOGA INGÅNGAR

4 ANALOGA  AI4,INGÅNGAR, 4-20mA,12Bits,10R.

UNISTREAM REMOTE ANALOGA INGÅNGAR

8 ANALOGA  AI8,INGÅNGAR, 4-20mA,12Bits,10R.

UNISTREAM REMOTE ANALOGA UTGÅNGAR

4 ANALOGA  AO4,UTGÅNGAR, 0-20mA,12Bits,10R.

UNISTREAM REMOTE ANALOGA UTGÅNGAR

8 ANALOGA  AO8,UTGÅNGAR, 0-20mA,12Bits,10R.
