Lodning – Mekanisk Nivåmätning.

Önskar du en beprövad nivåmätning med lodning som inte kräver avancerad programmering.  Då är NivoBob 4000 en enkel och bra lösning för dig. En lodningsapparat som skickar ner ett lod som sedan vänder vid material och helt enkelt automatiskt mäter sträckan åt dig. Sträckan omvandlas sedan till en analog signal eller kommunikation genom Modbus RTU eller Profibus DP. En mekanisk mätning som klarar fasta medier oberoende på dammig miljö eller materialskiftningar. Den kan även känna av avlagringsnivå under vatten. Den mäter med vajer eller med metallband med avskrapningsfunktion för dammig miljö eller turbulent miljö. Mäter på nivåer på upp mot 40 meter och processtemperaturer på upp mot 250°C. Den finns i en mängd olika lodvarianter för att passa olika materialförhållanden. Den kan styras automatiskt i olika tidsintervaller eller på begäran från extern signal. Den finns i gängade eller med flänsanslutningar.

Ring oss för mer information!

Lodning – Mekanisk Nivåmätning.

Önskar du en beprövad nivåmätning med lodning som inte kräver avancerad programmering.  Då är NivoBob 4000 en enkel och bra lösning för dig. En lodningsapparat som skickar ner ett lod som sedan vänder vid material och helt enkelt automatiskt mäter sträckan åt dig. Sträckan omvandlas sedan till en analog signal eller kommunikation genom Modbus RTU eller Profibus DP. En mekanisk mätning som klarar fasta medier oberoende på dammig miljö eller materialskiftningar. Den kan även känna av avlagringsnivå under vatten. Den mäter med vajer eller med metallband med avskrapningsfunktion för dammig miljö eller turbulent miljö. Mäter på nivåer på upp mot 40 meter och processtemperaturer på upp mot 250°C. Den finns i en mängd olika lodvarianter för att passa olika materialförhållanden. Den kan styras automatiskt i olika tidsintervaller eller på begäran från extern signal. Den finns i gängade eller med flänsanslutningar.

Ring oss för mer information!

Läs mer Läs mindre

Produktgrupper

NB 3200
NB 3000 LODNING
NB 4000 LODNING
Bild Produkt Dokument ElektrisktProcess
BenämningDatabladTillbehörMatningsspänningUtgångKänslighetTemperaturtålighetCertifikat

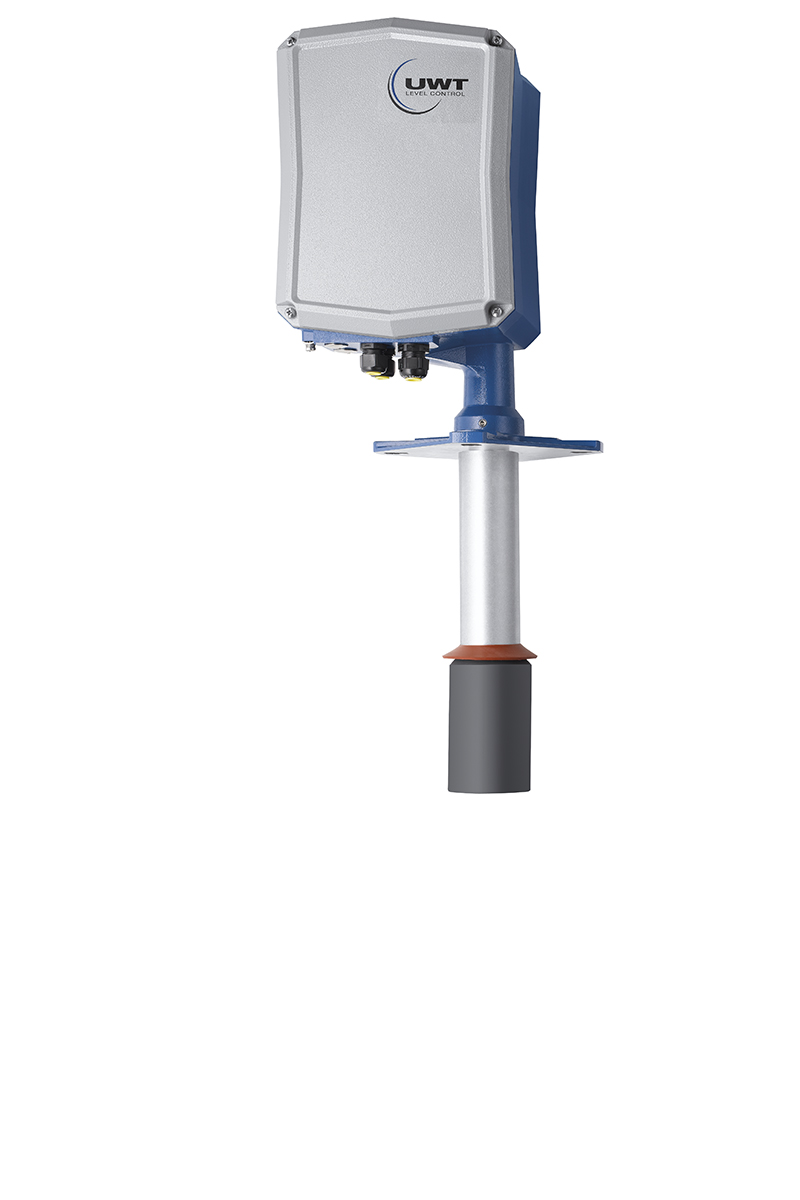

NB 3100 REP
    		0/4-20mA4 relä SPST-0.3 to +0.3 bar

    -0.5 to +1.7 bar

    -0.5 to +1.1 bar    		-40°C till +60°C ATEX II 1/2 D

    FM Class. II, III

    Div.1 Gr. E-G

    TR-CU
    a
    DIP A20/A21

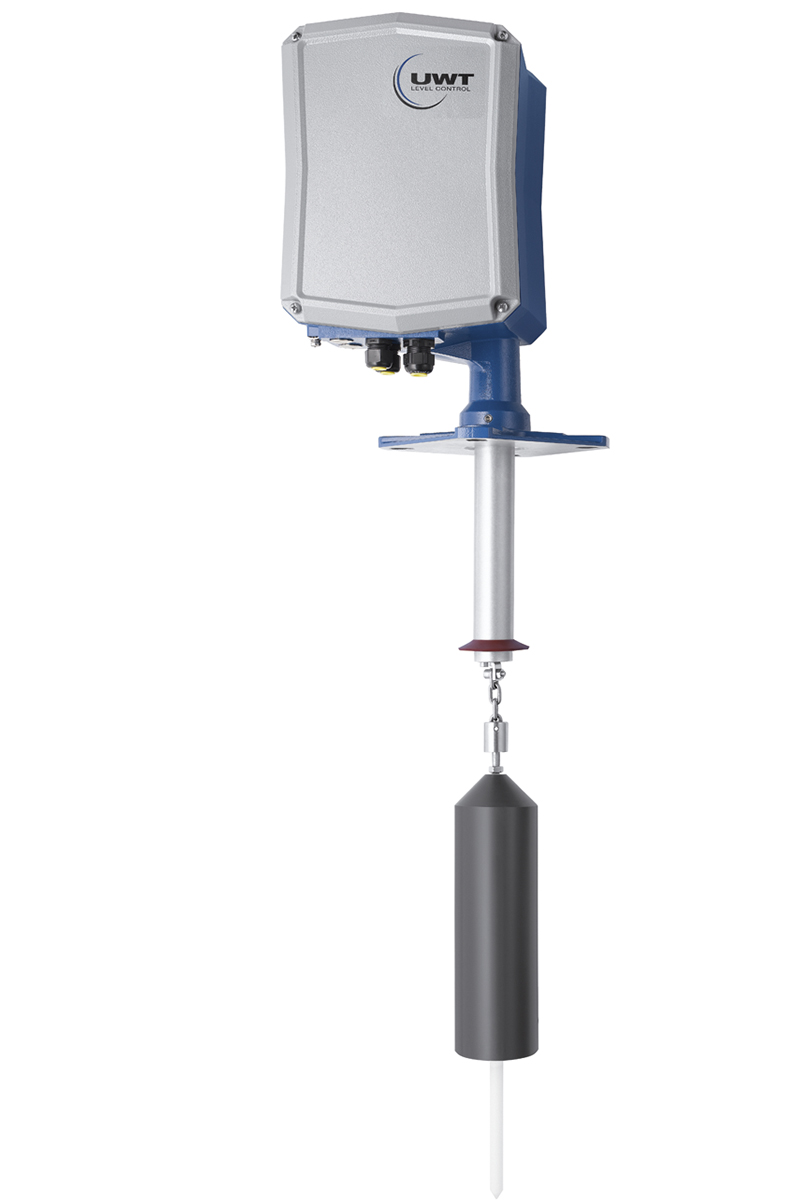

    NB 3200 TEJP
      		0/4-20mA4 relä SPST-0.3 to +0.3 bar

      -0.5 to +1.7 bar

      -0.5 to +1.1 bar      		-40°C till +60°C ATEX II 1/2 D

      FM Class. II, III

      Div.1 Gr. E-G

      TR-CU
      a
      DIP A20/A21

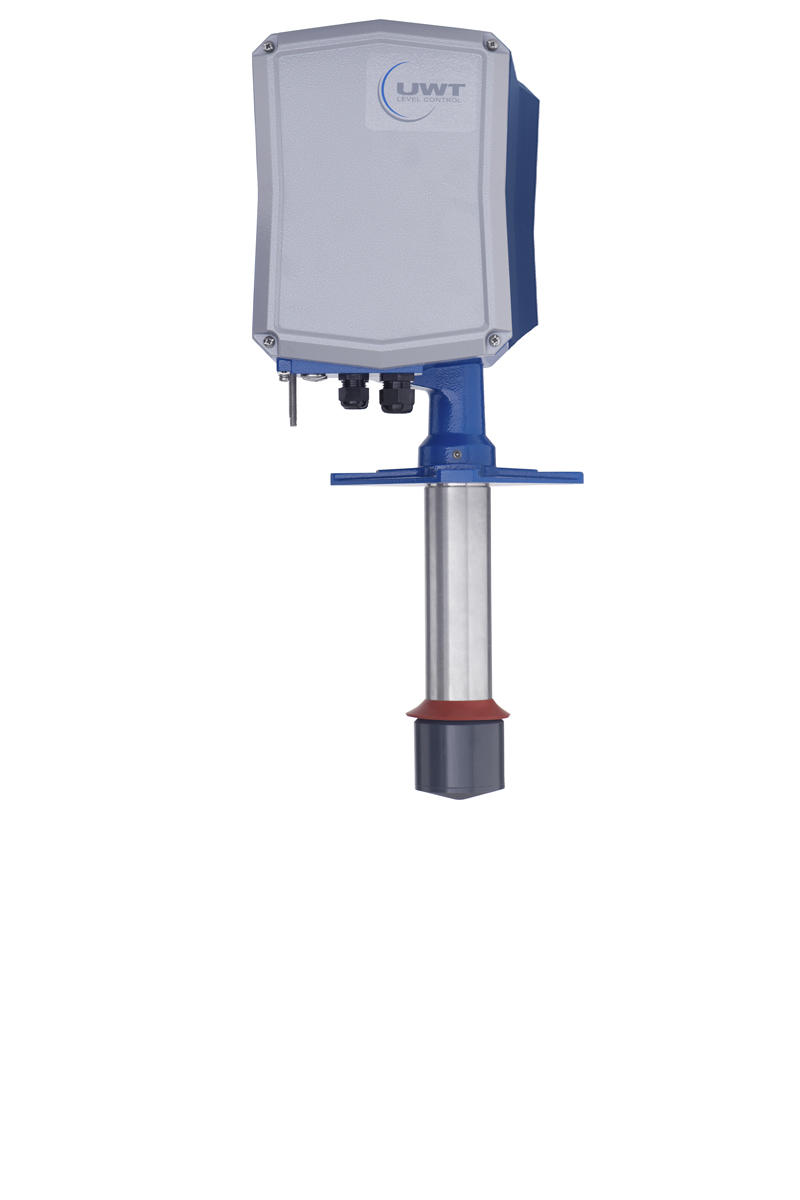

      NB 3300 REP
        		0/4-20mA4 relä SPST-0.3 to +0.3 bar

        -0.5 to +1.7 bar

        -0.5 to +1.1 bar        		-40°C till +60°C ATEX II 1/2 D

        FM Class. II, III

        Div.1 Gr. E-G

        TR-CU
        a
        DIP A20/A21

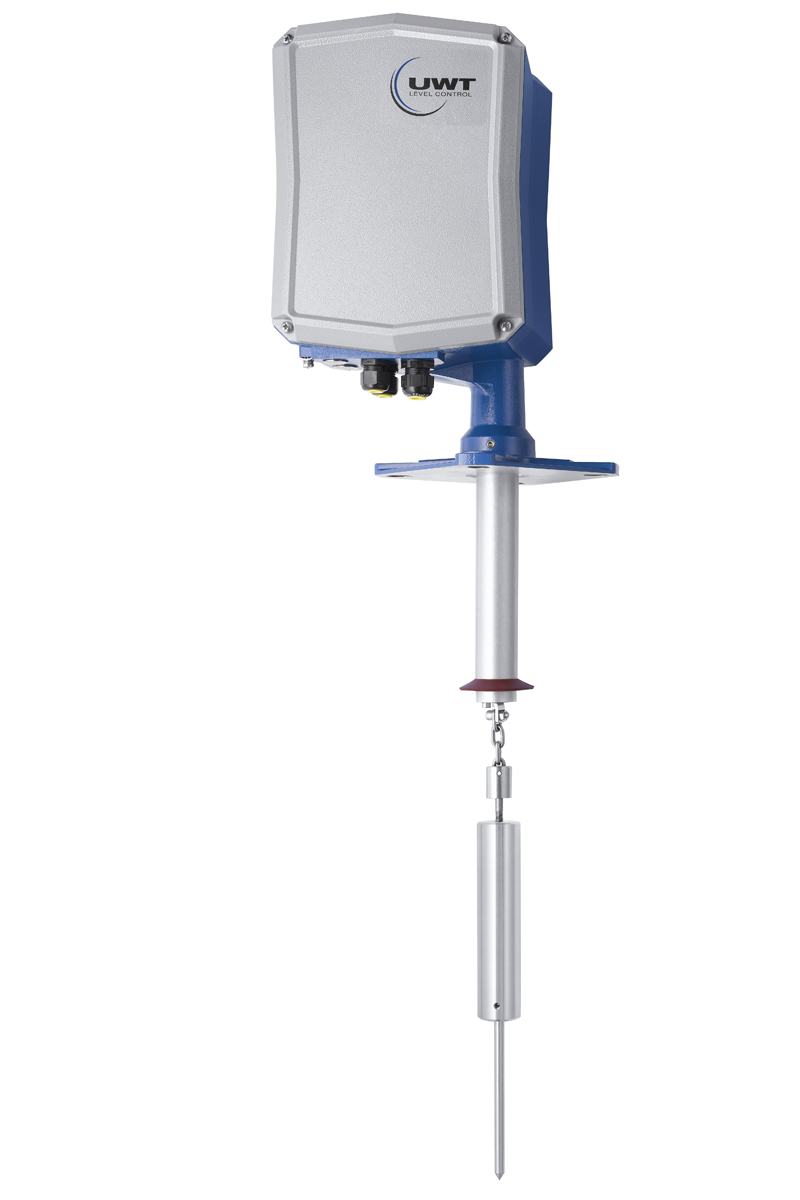

        NB 3400 TEJP
          		0/4-20mA4 relä SPST-0.3 to +0.3 bar

          -0.5 to +1.7 bar

          -0.5 to +1.1 bar          		-40°C till +60°C ATEX II 1/2 D

          FM Class. II, III

          Div.1 Gr. E-G

          TR-CU
          a
          DIP A20/A21
          Bild Produkt Dokument ElektrisktProcess
          BenämningDatabladTillbehörMatningsspänningUtgångKänslighetTemperaturtålighetCertifikat

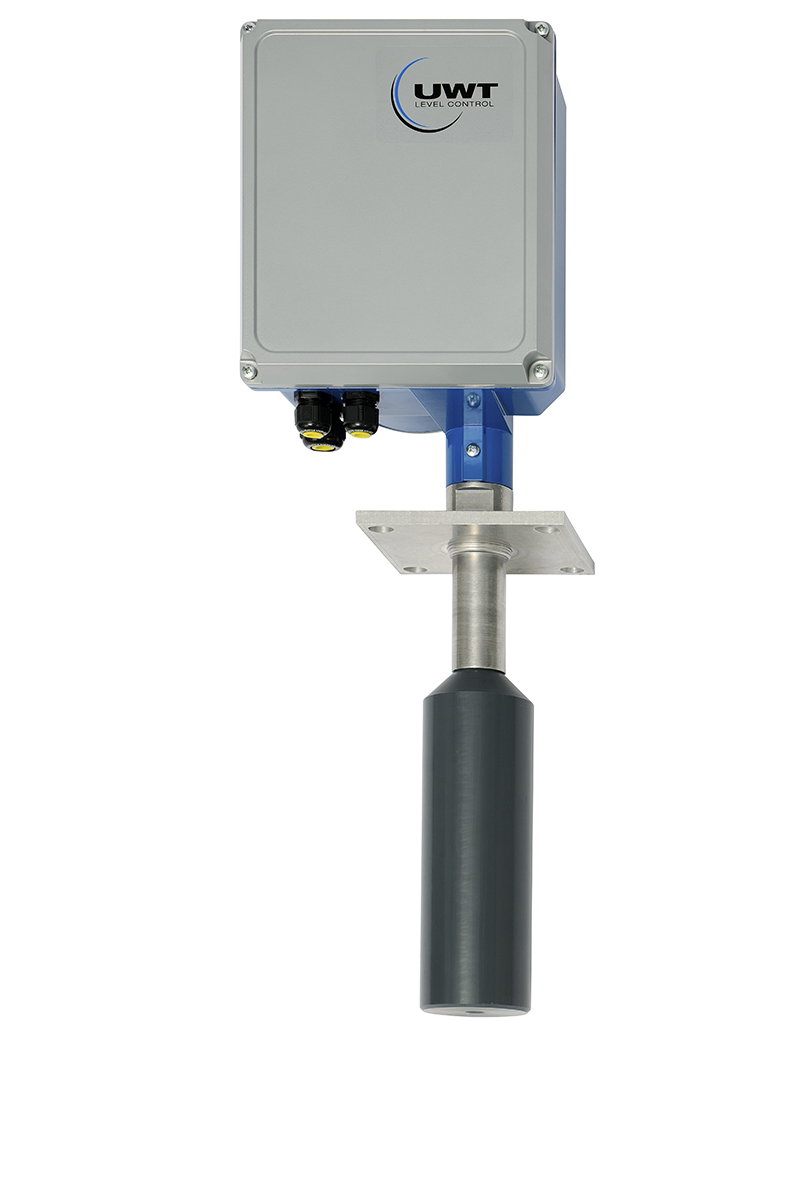

          NB4000 REP
            		Universal Volt

            24VDC/22...230VAC

            AC: 24V/48V/115V/230VAC

            DC: 24V            		Relä eller PNP

            Tidsfördröjning

            Felsäker.            		Min 15g/l

            justerbart            		-40°C +80°CCE, ATEX,

            FM, TR-CU
            NB4000 BAND
              		Universal Volt

              24VDC/22...230VAC

              AC: 24V/48V/115V/230VAC

              DC: 24V              		Relä eller PNP

              Tidsfördröjning

              Felsäker.              		Min 15g/l

              justerbart
              -40°C +80°C              		CE, ATEX,

              FM, TR-CU

              Nivåmätning med elektromekanisk lodsensor

              En elektromekanisk nivåsensor för att bestämma materialets innehåll i en tank med ett lod monterat på en vajer eller ett metalband är en av de mest kundvänliga teknikerna för en grundläggande lättbegriplig enkelhet. Grunden för denna mätmetod är att vajern eller metalband (med avskrapsfunktion) som drivs av en elmotor och avkänningsvikten som den är fäst vid som kan justeras till massans massdensitet.

              De elektromekaniska sensorerna är monterade på containertaket. En avkänningsvikt sänks ner i kärlet. Avkänningsvikten är fäst vid änden av mätvajern / metalband, som lindas på en spole som drivs av en elmotor. När avkänningsvikten träffar produkten vänds spolningsriktningen och vikten återgår till sitt ursprungliga läge. Detta genom en fjäderupphängd momentarm. Under den nedåtgående rörelsen av avkänningsvikten mäts avståndet elektroniskt genom att vajern / metalbandrullen roterar. Mikroprocessorn omvandlar det uppmätta avståndet till en volymspecifik utsignal som beror på silo-geometrin. Utsignalen uppdateras efter att avkänningsvikten träffar produkten. Elektromekaniska sensorer är också användbara för olika lager av fasta ämnen i vätskor. Avkänningsvikten är nedsänkt i vätskan och vänder sin rotationsriktning endast när den når den fasta ytan. Avkänningsvikten kan anpassas universellt till sedimentets densitet.
