RADARSENSOR

Radar beröringsfri

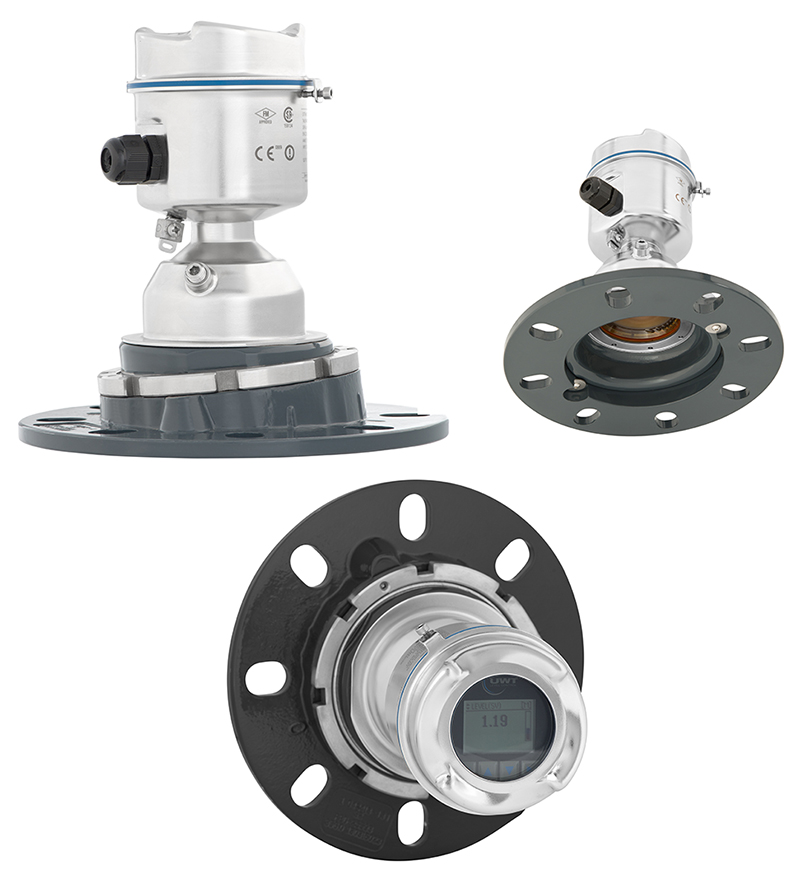

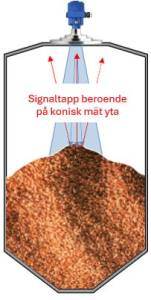

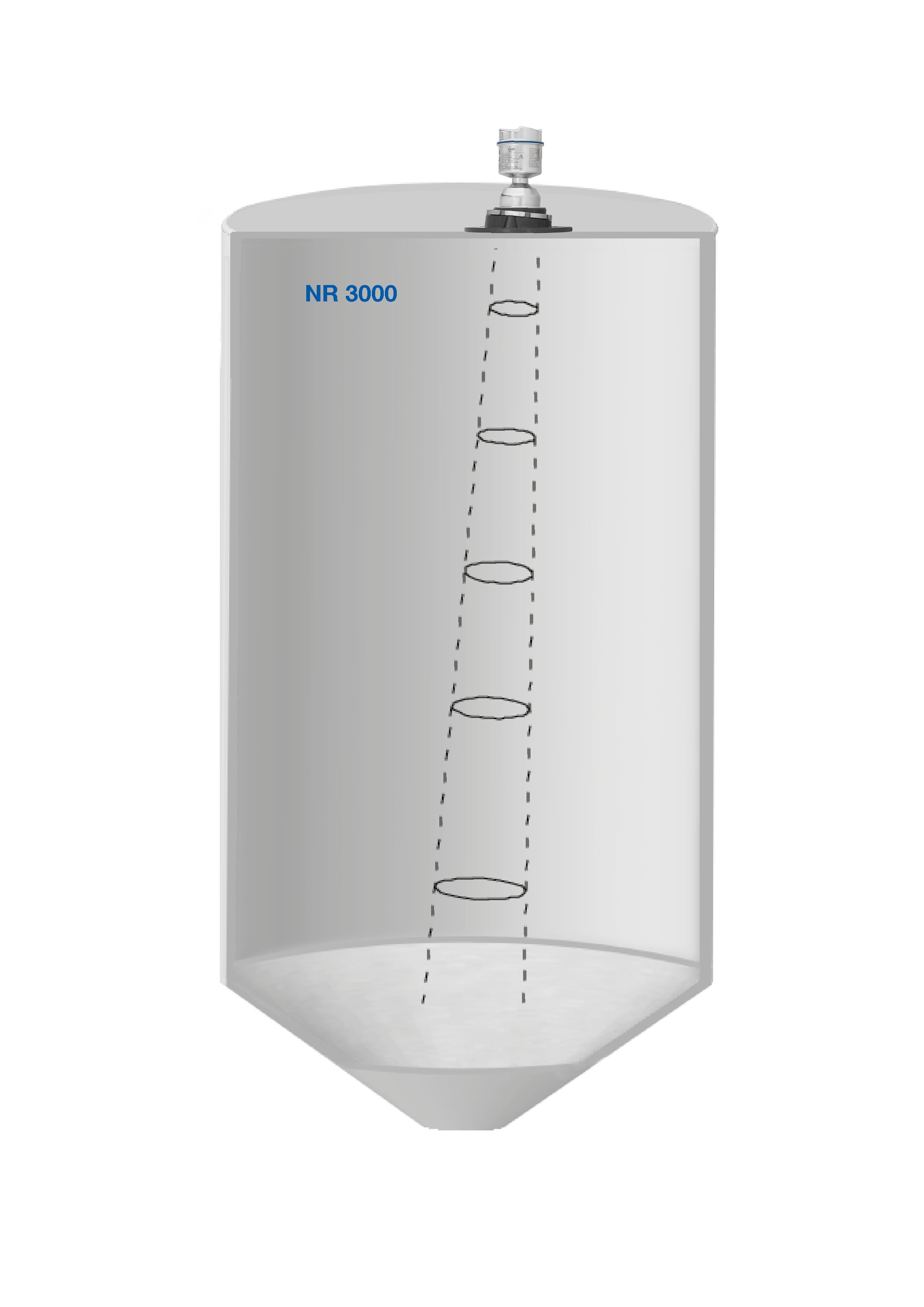

Beröringsfri radar NivoRadar 3000. Användningen av en fantastisk nätfrekvens på 78GHz gör den speciellt lämpad för nivåmätning i de flesta fasta ämnen . Utmärkt även för vätskor med ledningsförmåga ner mot DK 1,6. Kan levereras med en fast eller en justerbar fläns. Mätområde från 40m upp till hela 100m.

Mätområde 0-40m eller 0-100m
Mätnoggrannhet ±2mm
Tryckområde 0 .. +3 bar
Kapslingsklass IP68
Matningsspänning 12 – 35 V DC
Processanslutning Fläns 80/100/150
Processtemperatur -40°C .. +100°C /200°C
Signalutgång 4…20mA, 2-ledare,  HART
Certifikat ATEX

Radarn kan enkelt anslutas till våra visualisering system Nivotec.

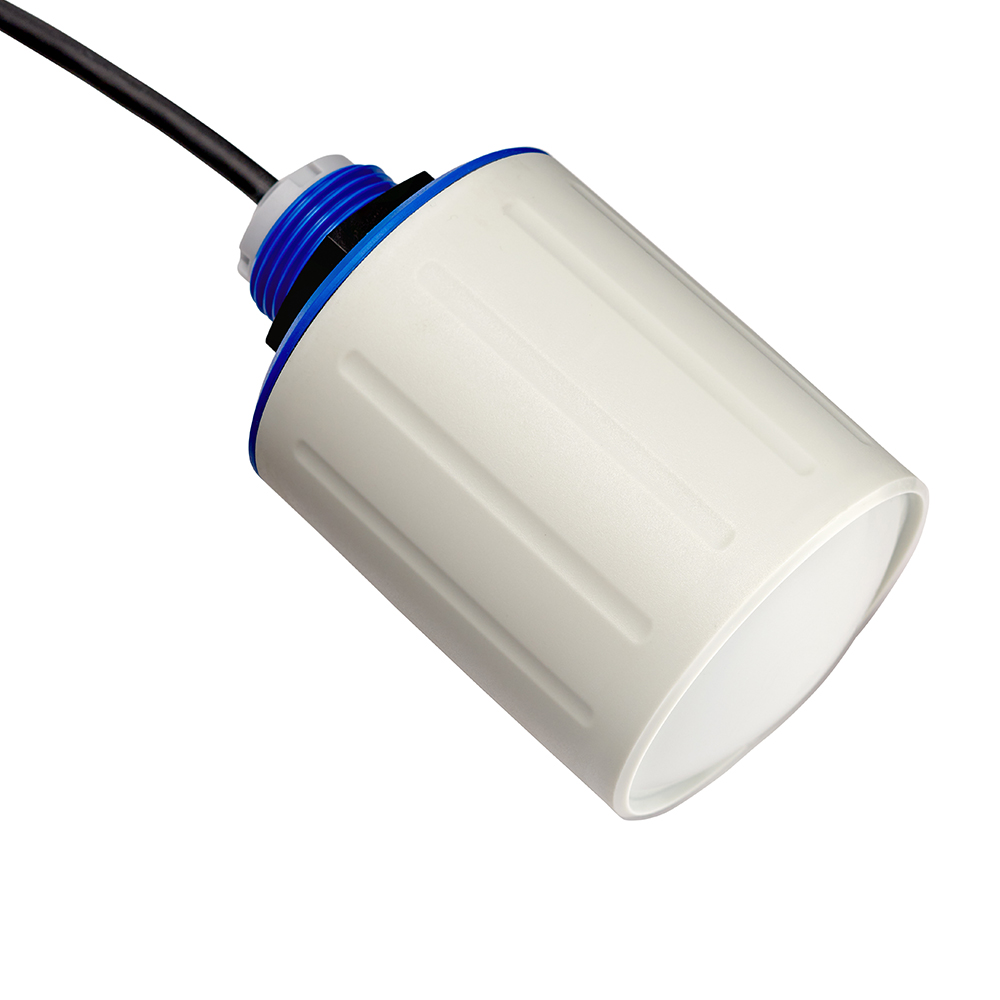

NR 4100 Radar nivåmätning

NR 4100 Radar nivåmätning för fasta material:
Radar nivåmätning har en högfrekvent signal som sänds med en mycket liten strålvinkel via en tvåtrådsteknik. Signalen reflekteras av bulkmaterialet och skickas tillbaka till sensorn. Frekvensen skillnad, som är direkt proportionell mot avståndet. Bearbetas sedan ytterligare och matas ut som nivåsignal. Tack vare den höga graden av skydd för bulkfasta applikationer sensorn är idealisk inom alla branscher. Installation är även möjligt utomhus på fristående lager.

Mätområde 0-30m
Spridningsvinkel 4 grader
Mätnoggrannhet ±2mm
Tryckområde -1 .. +3 bar
Kapslingsklass IP68
Matningsspänning 12 – 35 V DC
Processanslutning NPT 1″, R 1″, G 1″, DN 80
Processtemperatur -40°C .. +80°C
Signalutgång 4…20mA, 2-ledare,  HART
Certifikat ATEX

Beröringsfri radar NivoRadar 4100 är en fantastisk nätfrekvens på 80GHz FMCW gör den speciellt lämpad för nivåmätning i de flesta fasta ämnen med ledningsförmåga ner mot DK 1,1. gör den lämplig att mäta mot plast, sädeskorn, sågspån  och andra liknande material. Mätområde  upp till 30m.  Radarn kan enkelt anslutas till våra visualisering system Nivotec.

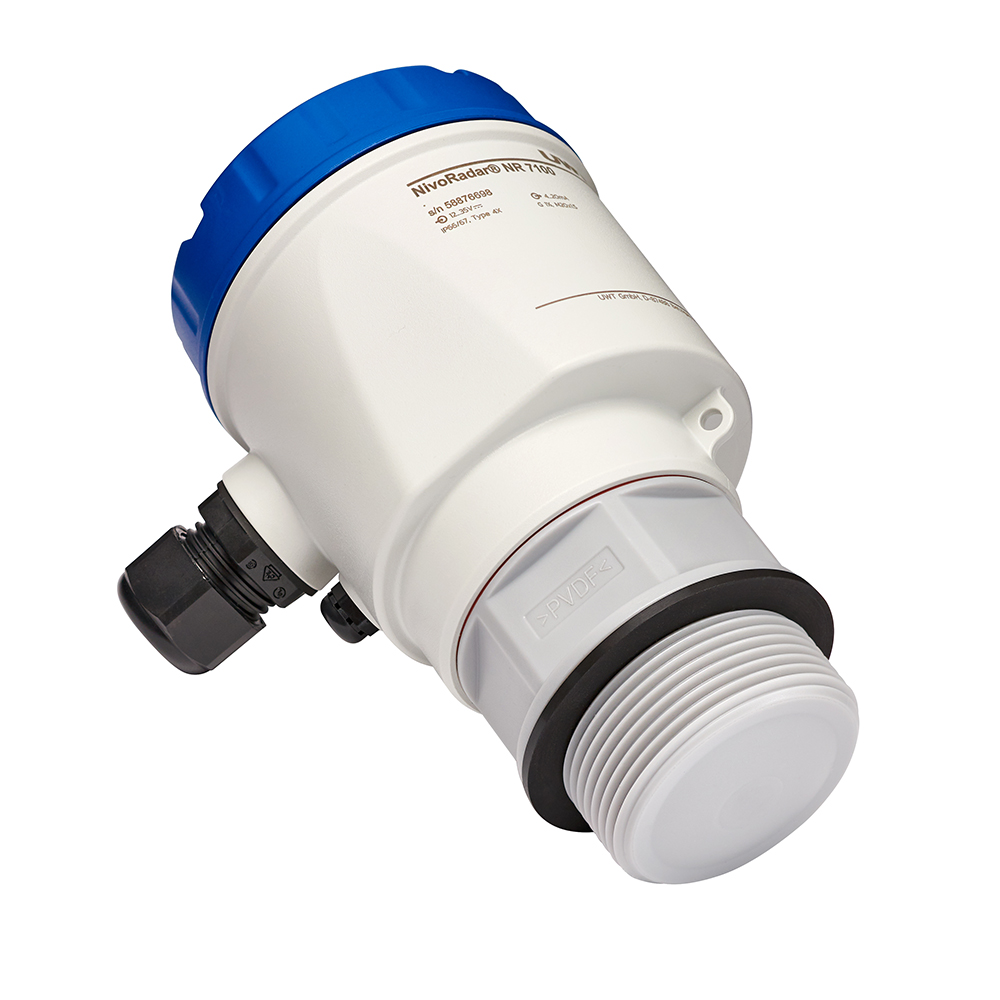

NR 7100 Radar nivåmätning

NR 7100 Radar nivåmätning för vätskor och flytande medier samt i vissa små behållare även för fasta material då en spridningsvinkel på 8 grader inte är begränsande.

Denna Radar används med fördel vid nivåmätning på vätskor eller fasta material. Radarn har en mycket liten spridningsvinkel på 8 grader och ansluts enkelt med tvåtrådsteknik. Signalen reflekteras av vätskan som skickas tillbaka till sensorn. Frekvensen skillnad, som är direkt proportionell mot avståndet. Signalen bearbetas sedan ytterligare och matas ut som nivåsignal. Tack vare den höga graden av skydd för bulkfasta applikationer sensorn är idealisk inom alla branscher. Installation är även möjligt utomhus på fristående lager.

Mätområde 0-8m för vätska och 0-5m för fast material.
Spridningsvinkel 8 grader
Mätnoggrannhet ±2mm
Tryckområde -1 .. +3 bar
Kapslingsklass IP68
Matningsspänning 12 – 35 V DC
Processanslutning NPT 1″, R 1″, G 1″, DN 80
Processtemperatur -40°C .. +80°C
Signalutgång 4…20mA, 2-ledare,  HART
Certifikat ATEX, IEC-Ex, cFMus, UKCA,  INMETRO, KCs (Gas, dammexplosionsskydd)   WHG, Zone 0, 0/1, 20, 20/21:
ATEX / IEC-Ex/ cFMus / UKEX / INMETRO / KCs
Cl. I Div.1, Cl. II Div.1, Cl. III: cFMus. Protection by enclosure Zone 20, 20/21: ATEX / IEC-Ex/ cFMus / UKEX / INMETRO / KCs
Cl. II Div.1, Cl. III: cFMus

Beröringsfri radar NivoRadar 7100 är en fantastisk nätfrekvens på 80GHz FMCW gör den speciellt lämpad för nivåmätning i de flesta flytande och fasta material och med ledningsförmåga ner mot DK 1,1. gör den lämplig att mäta mot vatten, oljor  och andra liknande medier. Mätområde  upp till 8m.  Radarn ansluts enkelt till ett visualisering system likt vårt Nivotec.

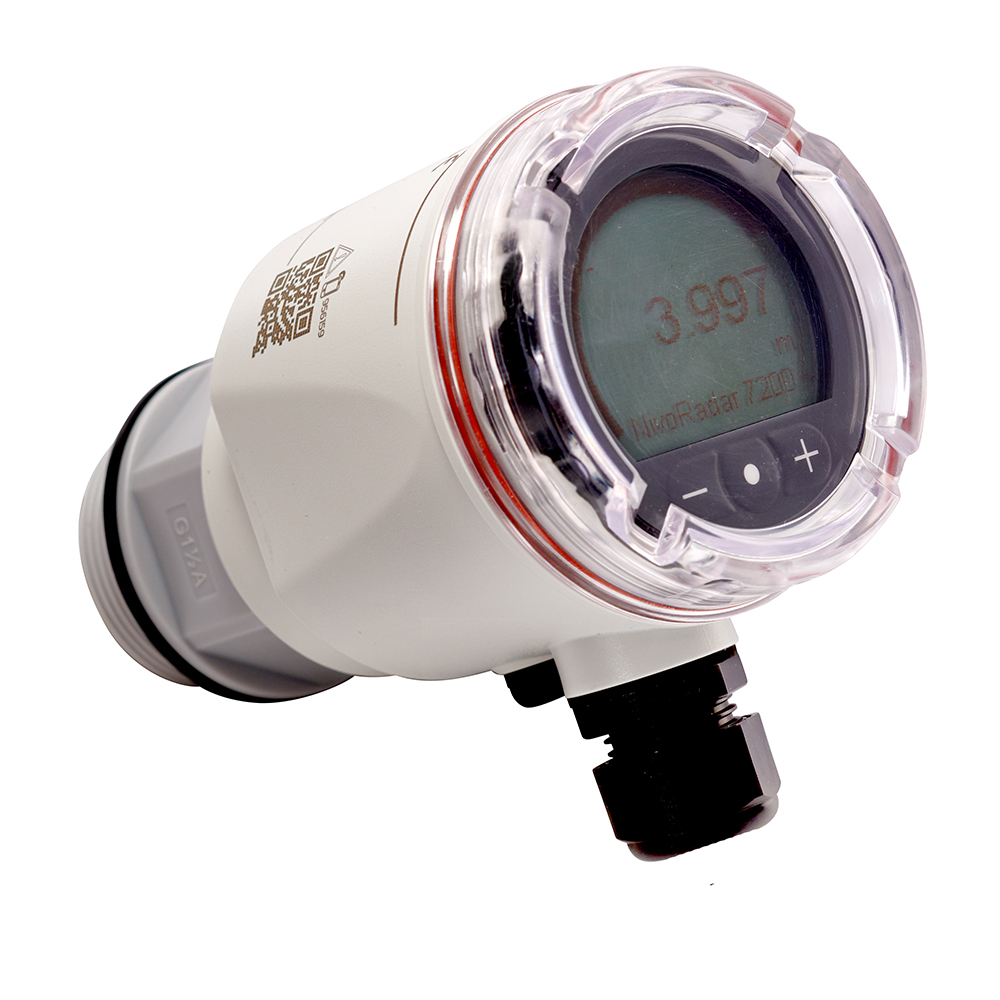

NR 7200 Radar nivåmätning

Med en NR 7200 Radar nivåmätning gjord för vätskor och flytande medier för små behållare men fungerat väl  även för fasta material då en spridningsvinkel på 8 grader inte är begränsande.
Radar nivåmätning som har en högfrekvent signal, sänds med en mycket liten strålvinkel via en tvåtrådsteknik. Signalen reflekteras av vätskan som skickas tillbaka till sensorn. Frekvensen skillnad, som är direkt proportionell mot avståndet. Bearbetas sedan ytterligare och matas ut som nivåsignal. Tack vare den höga graden av skydd för bulkfasta applikationer sensorn är idealisk inom alla branscher. Installation är även möjligt utomhus på fristående lager.

Mätområde 0-15m för vätska och 0-10m för fast material.
Spridningsvinkel 8 grader
Mätnoggrannhet ±2mm
Tryckområde -1 .. +3 bar
Kapslingsklass IP68
Matningsspänning 12 – 35 V DC
Processanslutning NPT 1″, R 1″, G 1″, DN 80
Processtemperatur -40°C .. +80°C
Signalutgång 4…20mA, 2-ledare,  HART
Certifikat ATEX

Beröringsfri radar NivoRadar 7200 är en fantastisk nätfrekvens på 80GHz FMCW gör den speciellt lämpad för nivåmätning i de flesta flytande och fasta material där en spridningsvinkel på 8 grader inte är begränsande och med en ledningsförmåga ner mot DK 1,1. gör den lämplig att mäta mot vatten, oljor  och andra liknande medier. Mätområde  upp till 8m.  Radarn kan enkelt anslutas till våra visualisering system Nivotec.

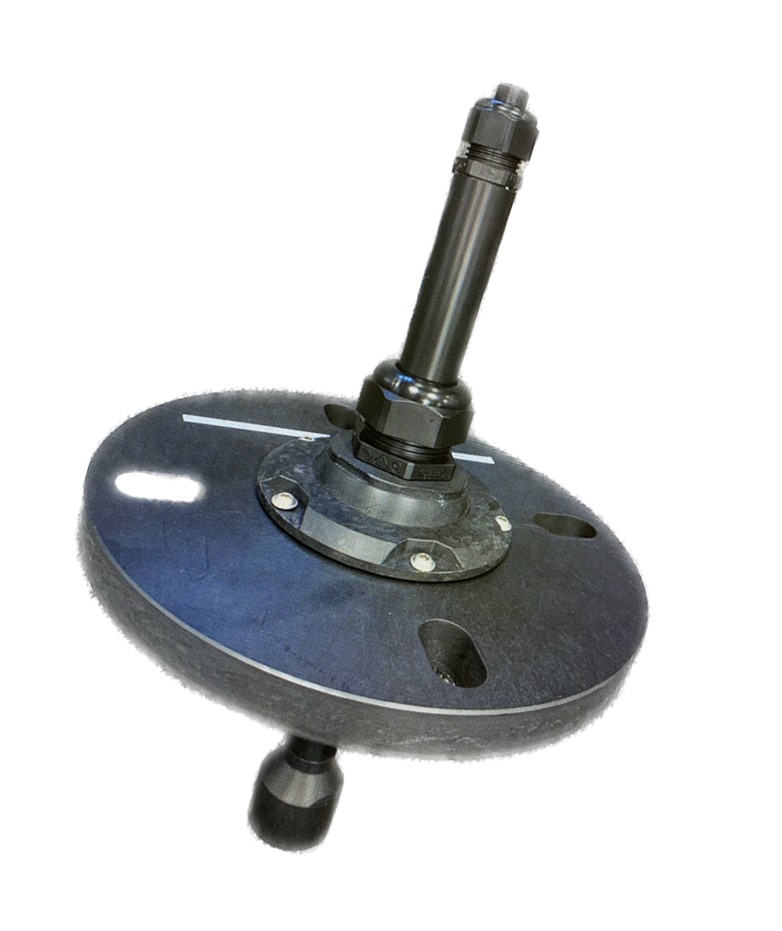

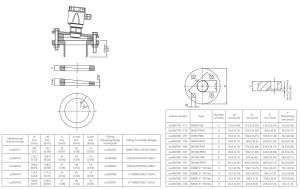

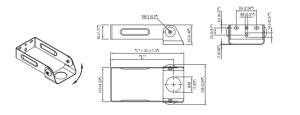

Riktbar fläns

Tillbehör till NR 4100  Radar

Flänsstorlekar i DN80  eller DN100 och justerbart rör med invändig gänga G1 passande NR4100 monterad i kulled. Justerbar i olika vinklar och även i höjdled.  Justerbar vinkel från 0° till 13°.  Röret är justerbart i höjdled mellan 0 och 177 mm.

Teknisk data:
Material PP
Processanslutning G 1″
Processtemperatur -40°C…+80°C
Tryck 0,1 bar
Antal skruvhål 4 st.

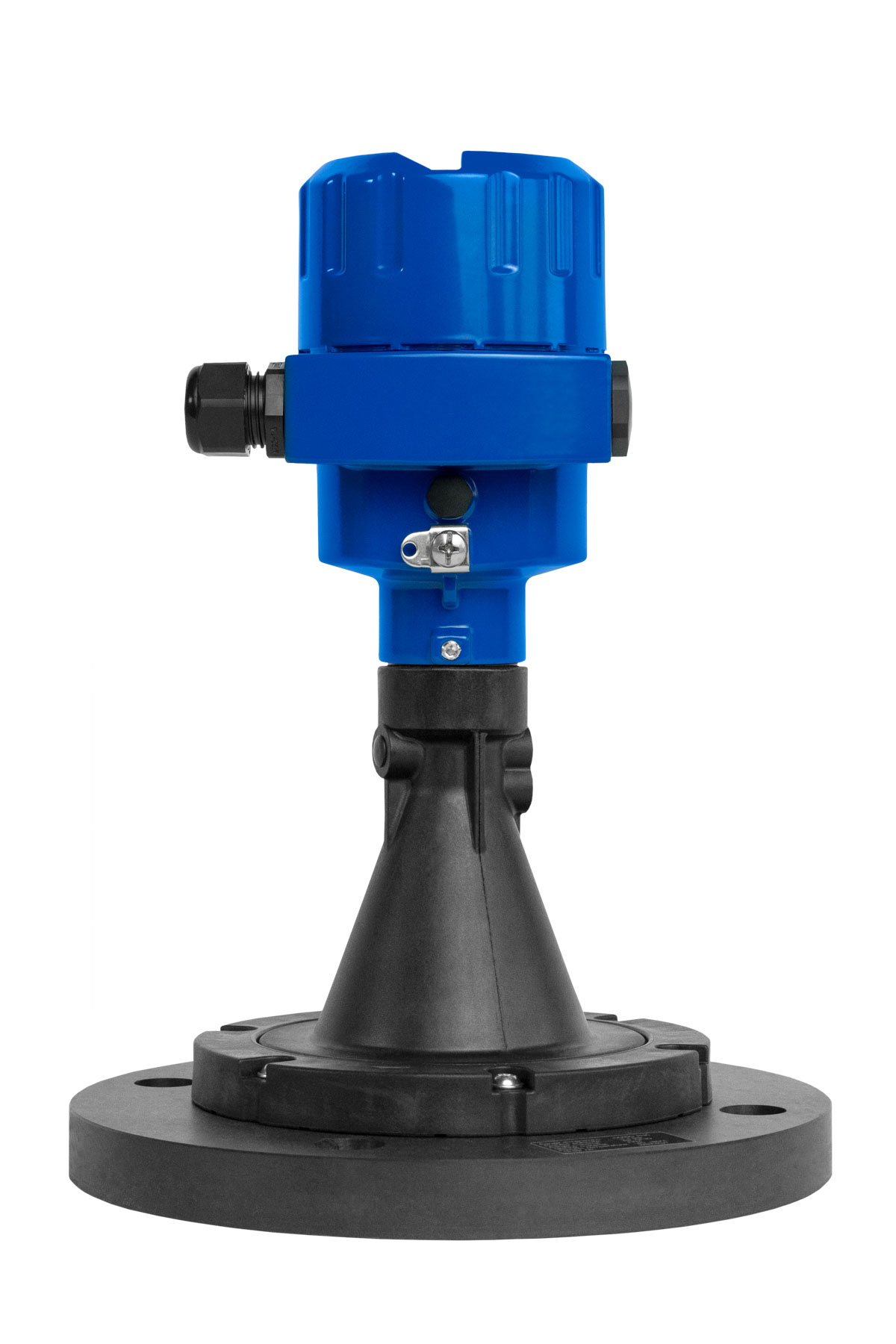

NR 3100 Radar nivåmätning plasthorn

Användningsområde
NivoRadar® 3100 möjliggör kontinuerlig nivåmätning av fasta ämnen under alla processförhållanden. Sensorn med en plasthornantenn erbjuder en ekonomisk lösning och levererar mycket exakta mätresultat tack vare sin smala strålvinkel på endast 3° i applikationer upp till 80°C. Med ett mätområde på upp till 120 meter är sensorn en kompatibel lösning för en lång rad applikationer inom beröringsfri mätteknik.

Fördelar

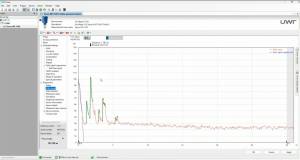

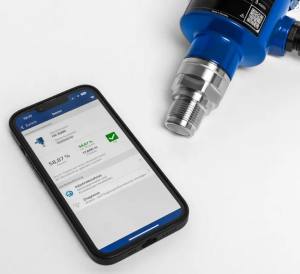

Tidsbesparande och enkel driftsättning via UWT LevelApp, display eller PACTware. Pålitliga och exakta mätresultat tack vare 80 GHz radarteknik Underhållsfri sensor för långvarig och problemfri nivåmätning.

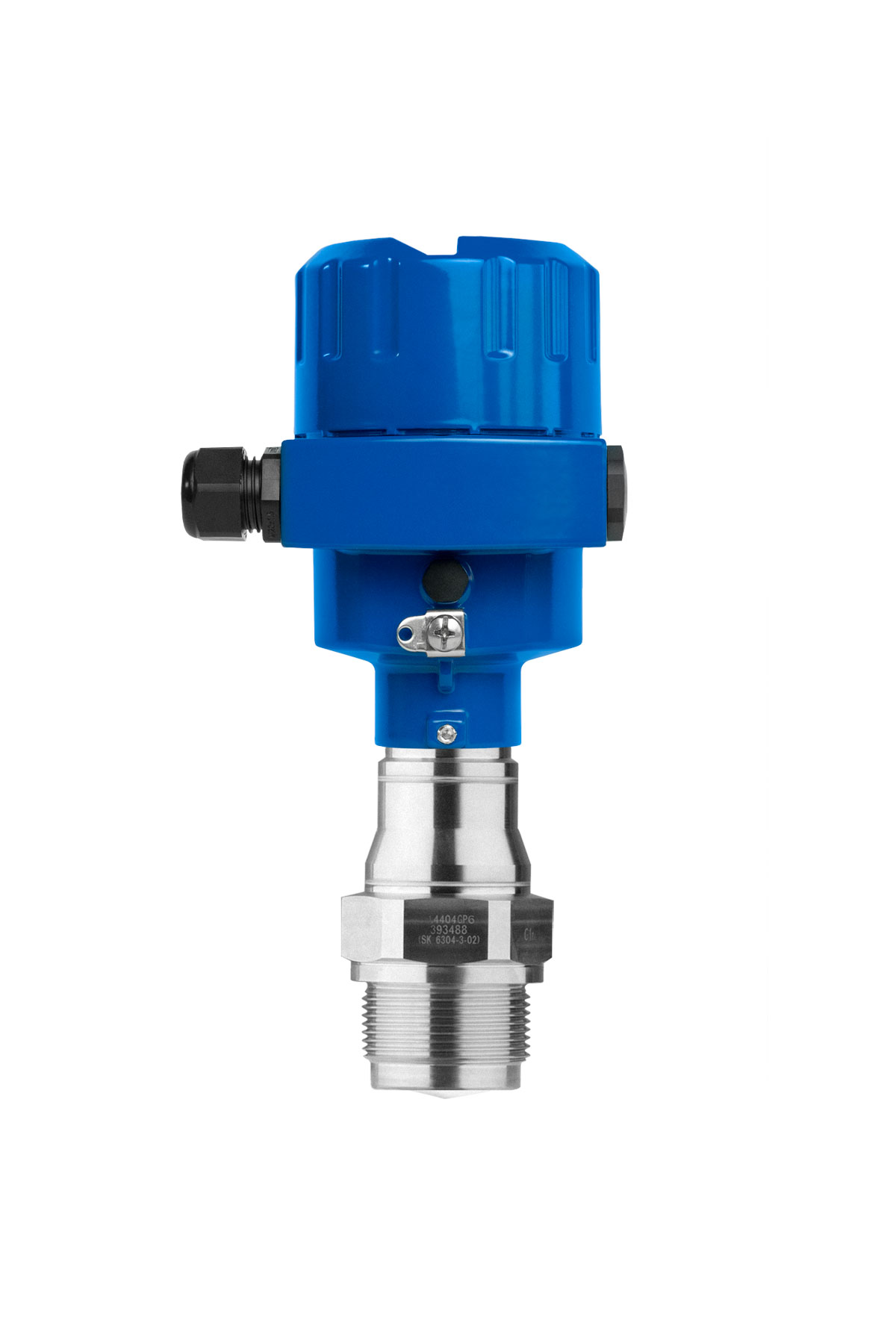

NR 3200 Radar nivåmätning gängad

NivoRadar® – NR 3200 Med gängad antenn för kontinuerlig nivåmätning i Fasta ämnen.

Användningsområde
NivoRadar® 3200 erbjuder kontinuerlig nivåmätning av fasta ämnen under olika processförhållanden. Denna kompakta radarsensor är utrustad med en integrerad antenn och en robust gängad anslutning av rostfritt stål, vilket gör den idealisk för applikationer med temperaturer upp till 250 °C. NivoRadar® 3200 är perfekt lämpad för mindre processbehållare, även i farliga områden, samtidigt som den säkerställer tillförlitliga mätresultat.

Fördelar
Tidsbesparande och enkel driftsättning via UWT LevelApp, display eller PACTware
Pålitliga och exakta mätresultat tack vare 80 GHz radarteknik
Underhållsfri sensor för långvarig och problemfri nivåmätning

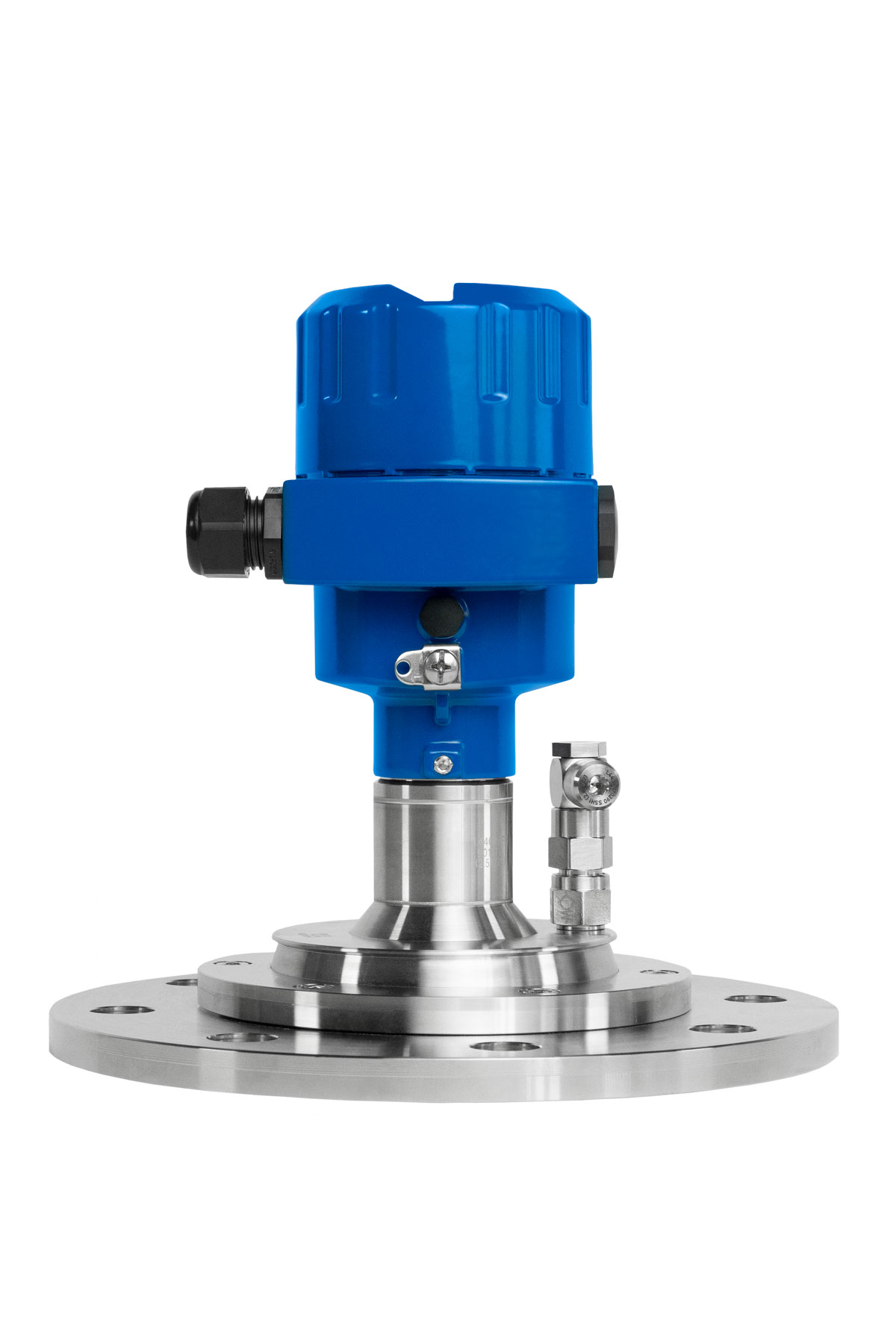

NR 3300 Radar nivåmätning gängad

NivoRadar® – NR 3300 Med flänsad Linsantenn för kontinuerlig nivåmätning av fasta material.

Användningsområde
NivoRadar® 3300 möjliggör kontinuerlig nivåmätning av fasta ämnen under alla processförhållanden. Utrustad med en linsantenn och en flänsanslutning i rostfritt stål levererar denna radarsensor mycket exakta mätresultat tack vare sin smala strålvinkel på endast 3°, även vid temperaturer upp till 250 °C. Den justerbara flänsen möjliggör enkel inriktning i koniska siloområden, vilket säkerställer att hela innehållet detekteras på ett tillförlitligt sätt. Tack vare en integrerad tryckluftsanslutning för rengöring av linsantennen kan noggrann nivåmätning säkerställas även i dammiga miljöer.

Fördelar
-Tidsbesparande och enkel driftsättning via UWT LevelApp, display eller PACTware.
-Pålitliga och exakta mätresultat tack vare 80 GHz radarteknik.
-Underhållsfri sensor för långvarig och problemfri nivåmätning.

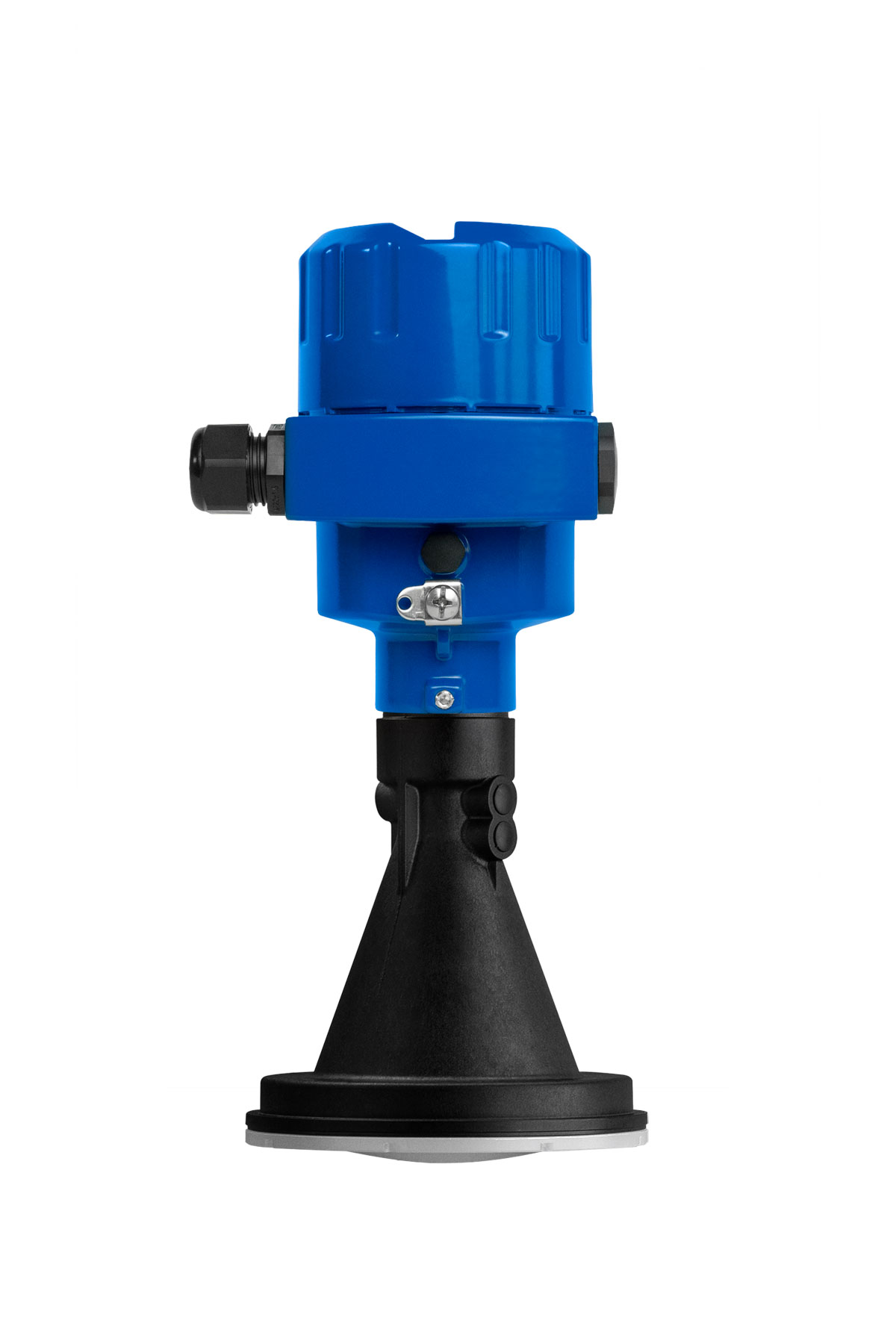

NR 8100 Radar nivåmätning

Med Plasthornantenn för kontinuerlig nivåmätning av Vätskor.
Användningsområde
NivoRadar® 8100. Med sin plasthornantenn erbjuder denna radarsensor en ekonomisk lösning i ett temperaturområde från -40°C till +80°C tryckförhållander mellan -1 till +2 Bar. Tack vare sin smala strålvinkel på endast 3° levererar radarn mycket exakta mätresultat upp till 120 meter.

Fördelar
-Tidsbesparande och enkel driftsättning via UWT LevelApp, display eller PACTware.
-Pålitliga och exakta mätresultat tack vare 80 GHz radarteknik.
-Underhållsfri sensor för långvarig och problemfri nivåmätning.

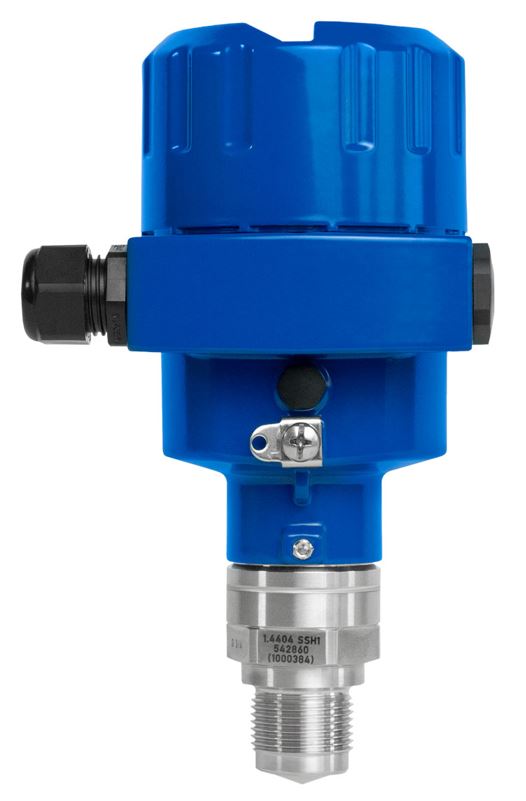

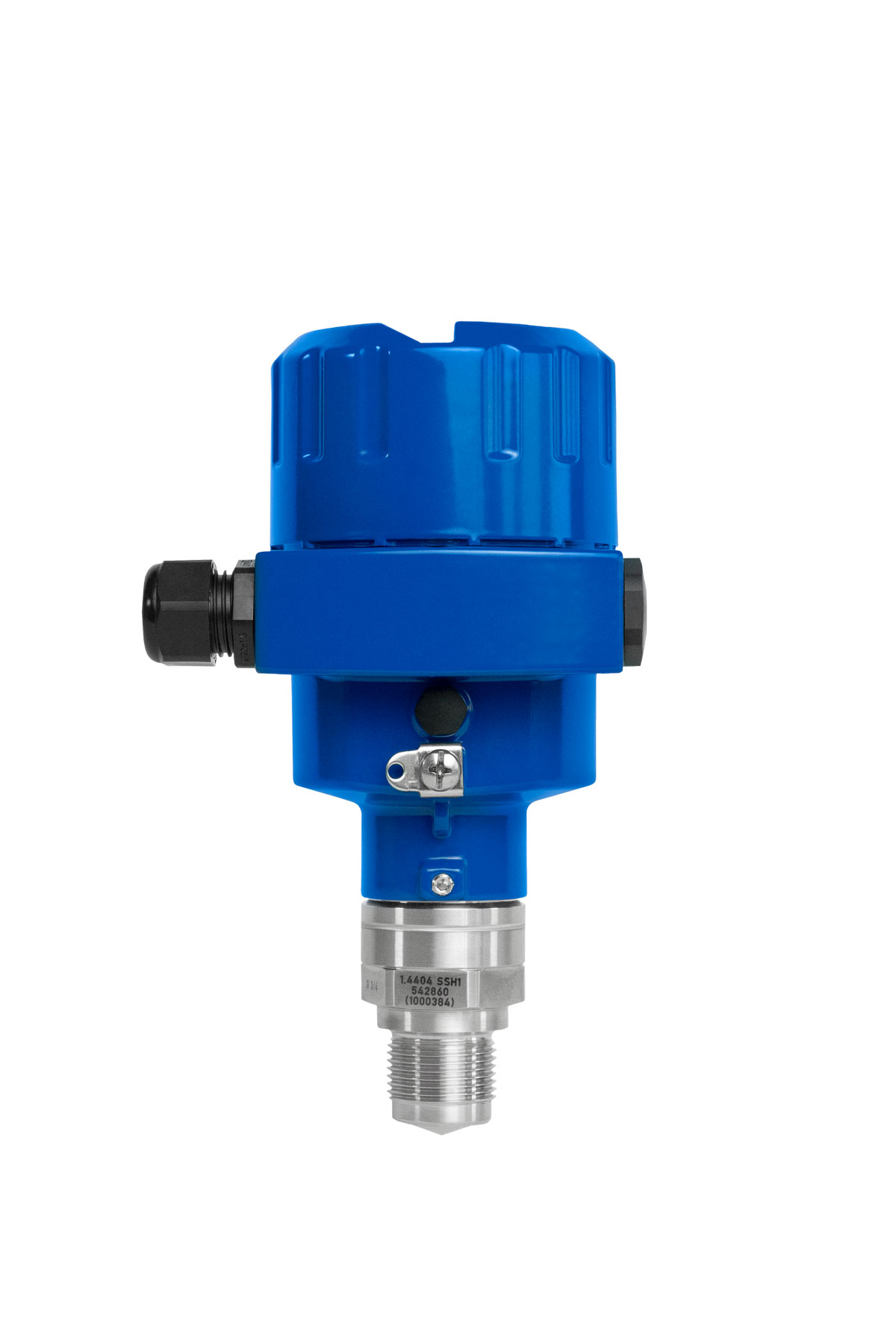

NR 8200 Radar nivåmätning

NivoRadar® 8200 med gängad anslutning i rostfritt stål. En förstklassig beröringsfri nivåmätnings sensor för vätskeapplikationer i ett brett temperaturområde från -196°C till +450°C tryckförhållander mellan -1 till +40 Bar med en smal spridningsvinkel på 7°,10°eller 14°och ett mätområde 0-120m. Okänslig för materialets egenskaper. Klarar ånga, skum, temperaturväxlingar och tryckförändringar. Samt kan mäta igenom plasttank.

Kontinuerlig beröringsfri nivåmätning med radar för vätskor och fasta material. Mätområde 0-120m. Okänslig för materialets egenskaper. Klarar ånga, skum, temperaturväxlingar och tryckförändringar. Kan mäta igenom plasttank. Set-up via mobil-APP beröringsfritt med hjälp av bluetooth 5.0 upp till ett avstånd på 25m.

• Mätområde 0 till 120 M
• Mätnogrannhet 1mm.
• Temperaturlösningar: -196 °C till +450 °C
• Tryckområde -1 till 160 Bar
• 80 GHz-teknik
• 3° smal strålvinkel
• M12-kontakt
• 3/4” processanslutning
• Livsmedelsanslutning
• Bluetooth-skärm, UWT LevelApp
• SIL 2/3

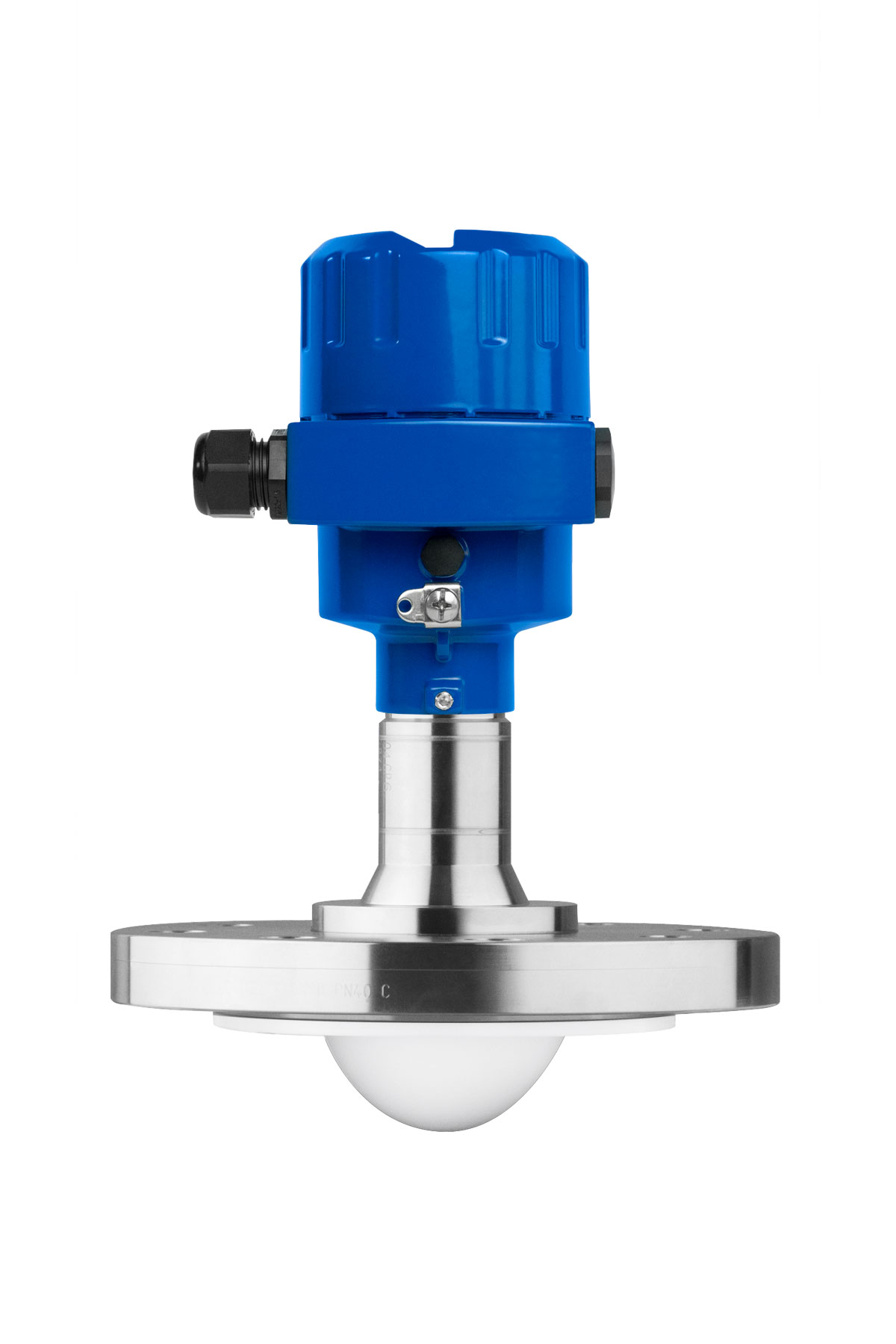

NR 8300 Radar nivåmätning

NivoRadar® – NR 8300 | PTFE-antennsystem för kontinuerlig nivåmätning av Vätskor.

Användningsområde
NivoRadar® 8300 erbjuder exakt kontinuerlig nivåmätning av vätskor med en strålvinkel på 3°,6°eller 10° och ett mätområde 0-120m. Gjord för de mest krävande processförhållanden för tryckförhållander mellan -1 till +25 Bar. Utrustad med en PTFE-inkapslad antenn och en robust flänsanslutning är denna radarsensor den idealiska lösningen för användning med aggressiva material. Alla material som används är kemiskt resistenta, vilket säkerställer långvarig hållbarhet och pålitlig prestanda. Dessutom uppfyller sensorn strikta SIL 2/3-riktlinjer och kan levereras på ett egensäkert sätt.

Fördelar
-Tidsbesparande och enkel driftsättning via UWT LevelApp, den integrerade displayen eller PACTware.
-Pålitlig och exakt nivåmätning tack vare 80 GHz radarteknik.
-Hög hållbarhet genom användning av kemiskt resistenta material för maximal motståndskraft.

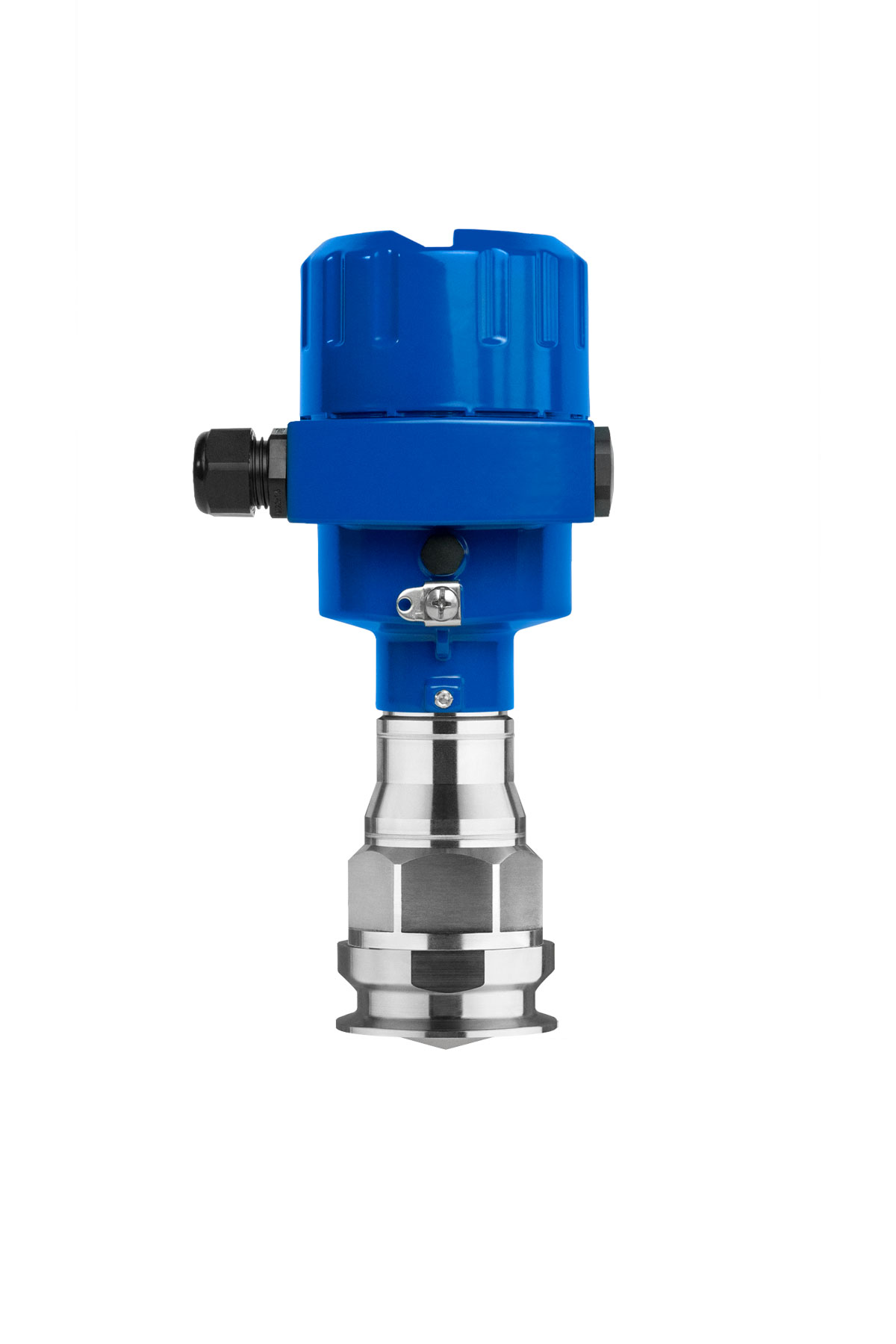

NR 8400 Radar nivåmätning

NivoRadar® – NR 8400 Med Hygienisk antenn för kontinuerlig  nivåmätning på Vätskor.

Användningsområde
NivoRadar® 8400 möjliggör kontinuerlig nivåmätning av vätskor under en lång rad processförhållanden. med en strålvinkel på 3°,6°eller 10° och ett mätområde 0-120m. Gjord för processförhållanden med temperaturområde från -40°C till +150°C och tryckförhållander mellan -1 till +16 Bar. Utrustad med ett PEEK-antennsystem och olika hygieniska anslutningar är denna radarsensor den idealiska lösningen för användning inom livsmedels- och läkemedelsindustrin. Dessutom kan sensorn valfritt konfigureras med ett hölje av rostfritt stål för att ytterligare uppfylla hygienkrav.

Fördelar
-Tidsbesparande och enkel driftsättning via UWT LevelApp, den integrerade displayen eller PACTware.
-Pålitlig och exakt nivåmätning tack vare 80 GHz radarteknik
-Effektiv rengöring tack vare hygienisk design

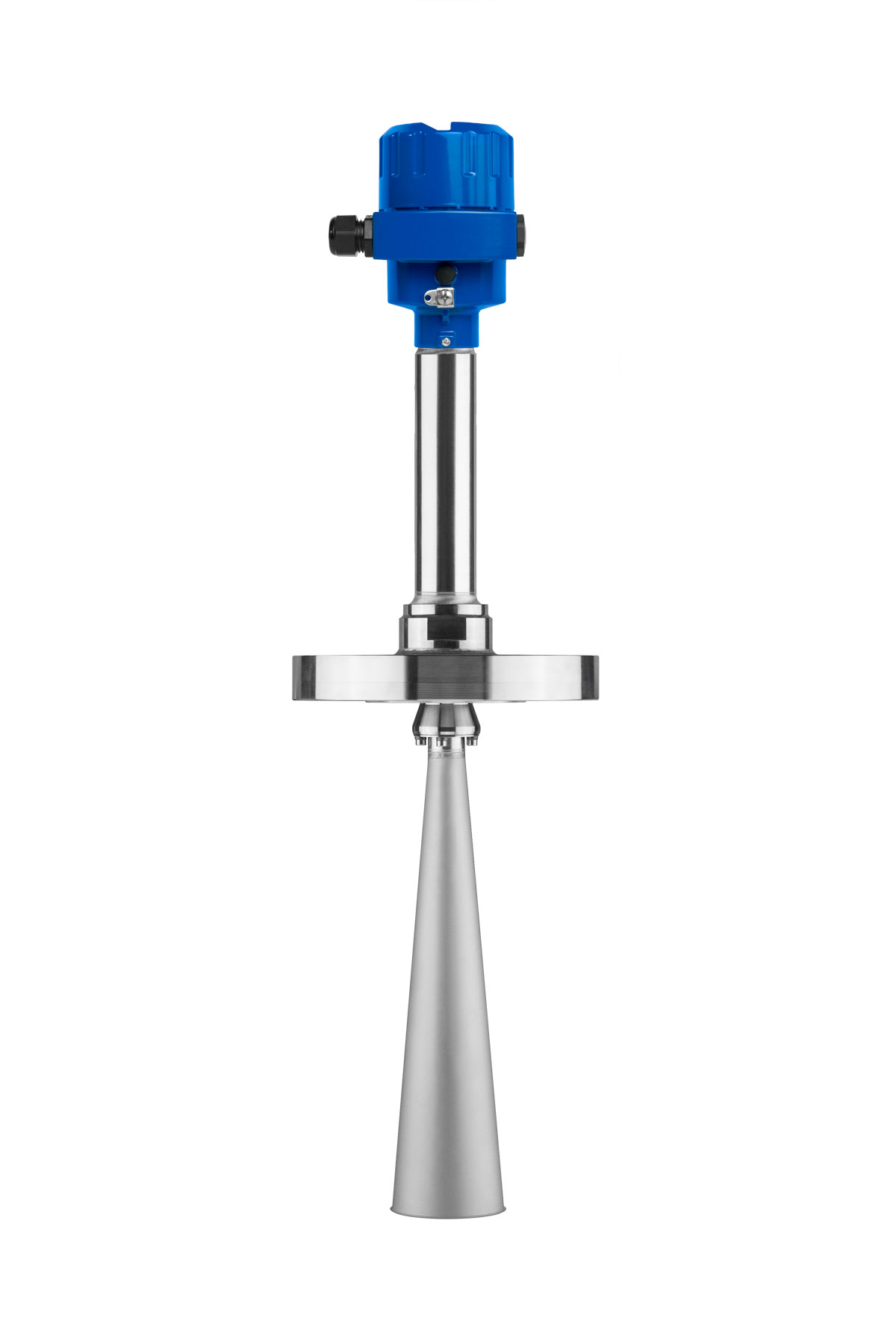

NR 8500 Radar nivåmätning

NivoRadar® – NR 8500 Med Horn antenn för hög temperatur och kontinuerlig nivåmätning av Vätskor.

Användningsområde
NivoRadar® 8500 ger kontinuerlig nivåmätning av vätskor, även under extrema processförhållanden. Denna radarsensor är utrustad med en robust hornantenn i rostfritt stål och är den idealiska lösningen för applikationer med hög temperatur upp till 450 °C och tryck upp till 160 bar. Den smala strålvinkeln spridningsvinkel på 3°,6° eller 7° säkerställer mycket exakta mätresultat även över längre avstånd inom ett mätområde 0-120m.

Fördelar
-Tidsbesparande och enkel driftsättning via UWT LevelApp, den integrerade displayen eller PACTware.
-Pålitlig och exakt nivåmätning tack vare 80 GHz radarteknik.
-Underhållsfri sensor, även under extrema processförhållanden.

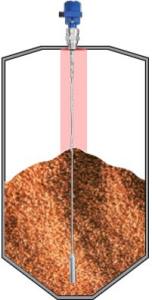

RADARMÄTARE VAJER/  STAV I FAST MATERIAL

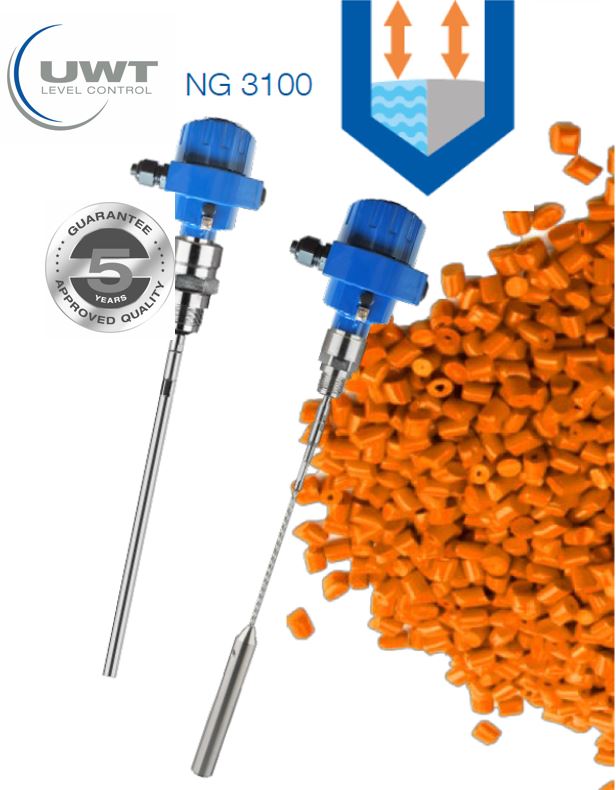

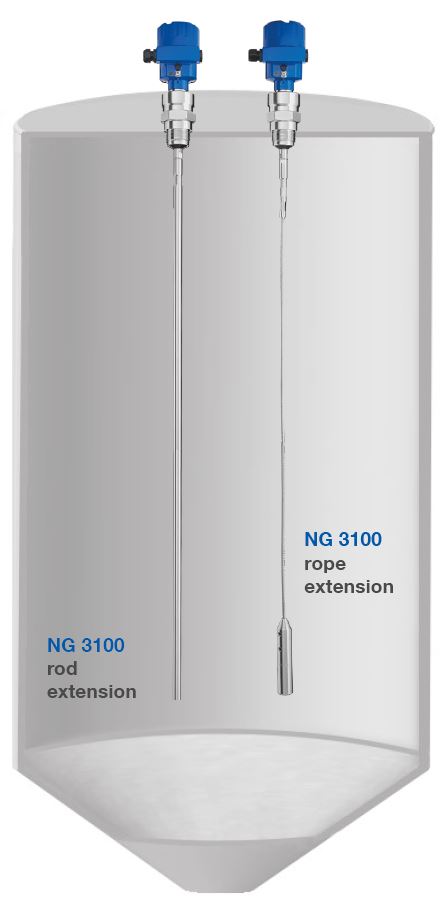

Funktionsbeskrivning NivoGuide 3100 Radar

NG3100 är en Radarmätare vajer (75m)- eller metallstav(6m).

Sensor för kontinuerlig nivåmätning för applikationer i fast material med olika materials ledningsförmågor ner mot ett dielektrikum på (DK) > 2,5. Högfrekventa mikrovågspulser styrs längs metallvajer eller metallstaven. När produktytan nås återspeglas mikrovågspulserna. Tiden mellan utsänd signal och den återreflekterande signalen utvärderas av instrumentet och återspeglar uppmätt utgångssignal som uppmätt nivå och ger ut 4 … 20mA signal. Radarmätare styrs av mikrovågsprincipen kräver en metallyta på processfästet som utgör referensplanet.

RADAR PÅ VAJER/STAV I FLYTANDE MEDIER

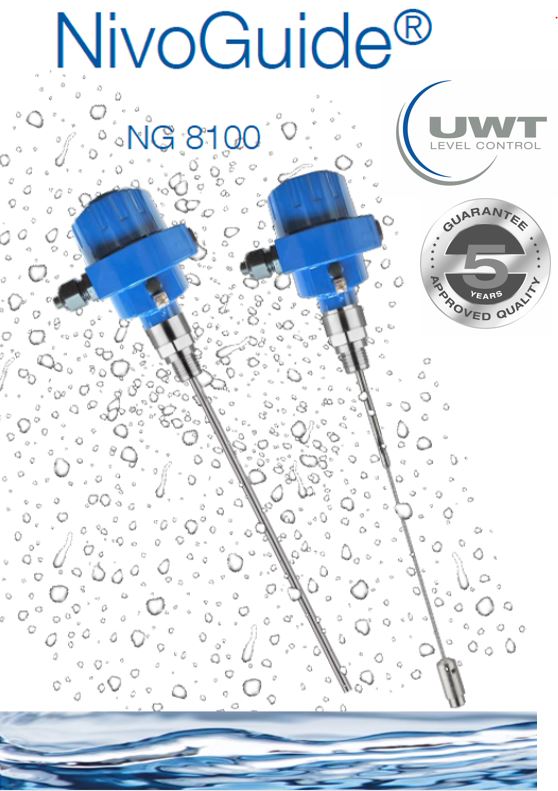

Funktionsbeskrivning NivoGuide 8100 Radar

NG8100 är en nivågivare med metallvajer(75m)- eller metallstav(6m)-sensor för kontinuerlig nivåmätning för applikationer i flytande medier med olika materials ledningsförmågor ner mot ett dielektrikum på (DK) > 1,5. Högfrekventa mikrovågspulser styrs längs en metallvajer eller metallstav. Då produktytan nås, återspeglas mikrovågspulserna. Tiden mellan utsänd signal och den återreflekterande signalen utvärderas av instrumentet som då återspeglar uppmätt utgångssignal i uppmätt nivå. Då ger instrumentet ut en signal på 4 … 20mA. Den styrda mikrovågsprincipen kräver en metallyta på processfästet som utgör referensplanet. Sensorn som programmeras via displayen eller via HART protokoll. Den har omfattande diagnostiska funktioner vilket ger den frihet att prestera exakta mätvärden även i applikationer med stark damm bildning, kondensation eller materieluppbyggnad. Mätprincipen ger utrymme för mätning i extrema processer med aggressiva produkter och temperaturer från -40°C upp till hela +200°C och i tryckområden från -1Bar till +40Bar samt även i ATEX utförande.

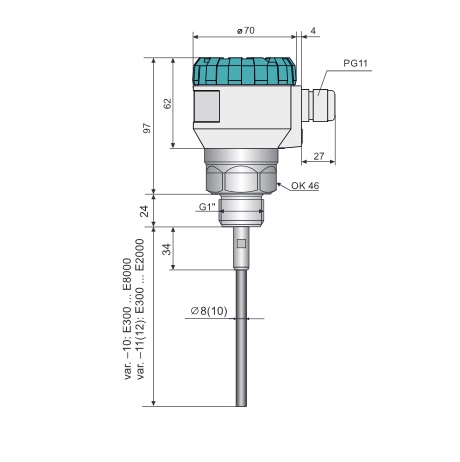

Oisolerad stav elektrod, för nivåmätning av vätskor och fasta material. (vatten, vattenlösningar, oljor, diesel, sand, granulat, etc.). Max längd 8 m.

Isolerad stav elektrod (PFA Teflon), för nivåmätning av aggressiva vätskor och mycket rena vätskor. Max längd 2 m.

Isolerad stav elektrod, för för nivåmätning av aggressiva vätskor och drycker. Max längd 2 meter.

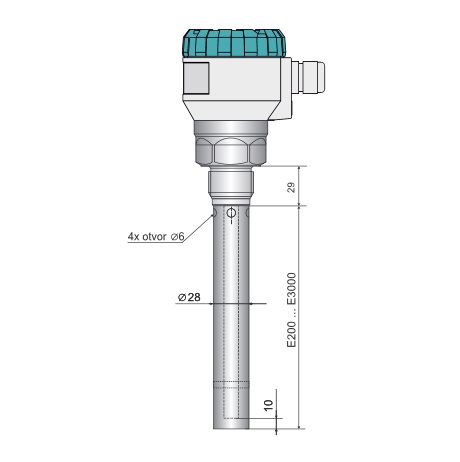

Oisolerad stav elektrod med referensrör – för noggrann nivåmätning av vätskor i trånga utrymmen. Max längd 3 m.

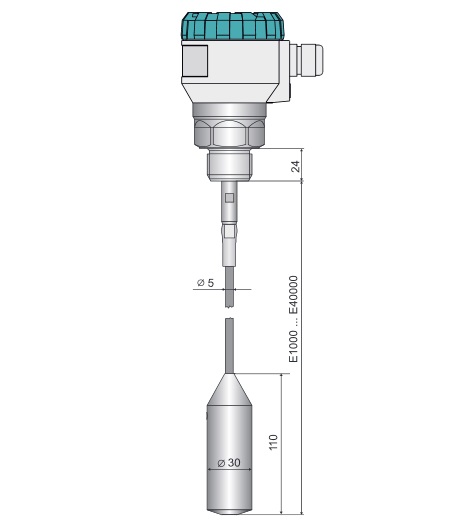

Oisolerad rep elektrod och vikt, för nivåmätning av fasta material (spannmål, sand, cement, etc.). i högre silor, fartyg, reservoarer.
Max längd 40 m.

Isolerad rep elektrod (FEP Teflon) och beklädd vikt (PTFE), för nivåmätning av aggressiva vätskor och mycket rena vätskor. Max längd 12 m.

Oisolerad rep elektrod med förankring, för nivåmätning av fasta material (spannmål, sand, cement, etc.). i högre silor, fartyg, reservoarer.
Max längd 40 m.

Isolerad rep elektrod (Polyamid) och vikt, för nivåmätning av fasta material (spannmål, sand, cement, etc.).
Max längd 40 m.

Isolerad rep elektrod (Polyamid) och förankring, för nivåmätning av fasta material (spannmål, sand, cement, etc.).
Max längd 40 m.
