PADDELVAKT

Livsmedelskoppling

Livsmedelsklassad Roterande paddelvakt med EHEDG-design
European Hygienic Engineering and Design Group (EHEDG)

EHEDG-certifieringen bevisar att de strängaste hygienföreskrifterna följs. Detta är avgörande för att säkerställa produktkvalitet och säkerhet i enlighet med de högsta hygienkraven.

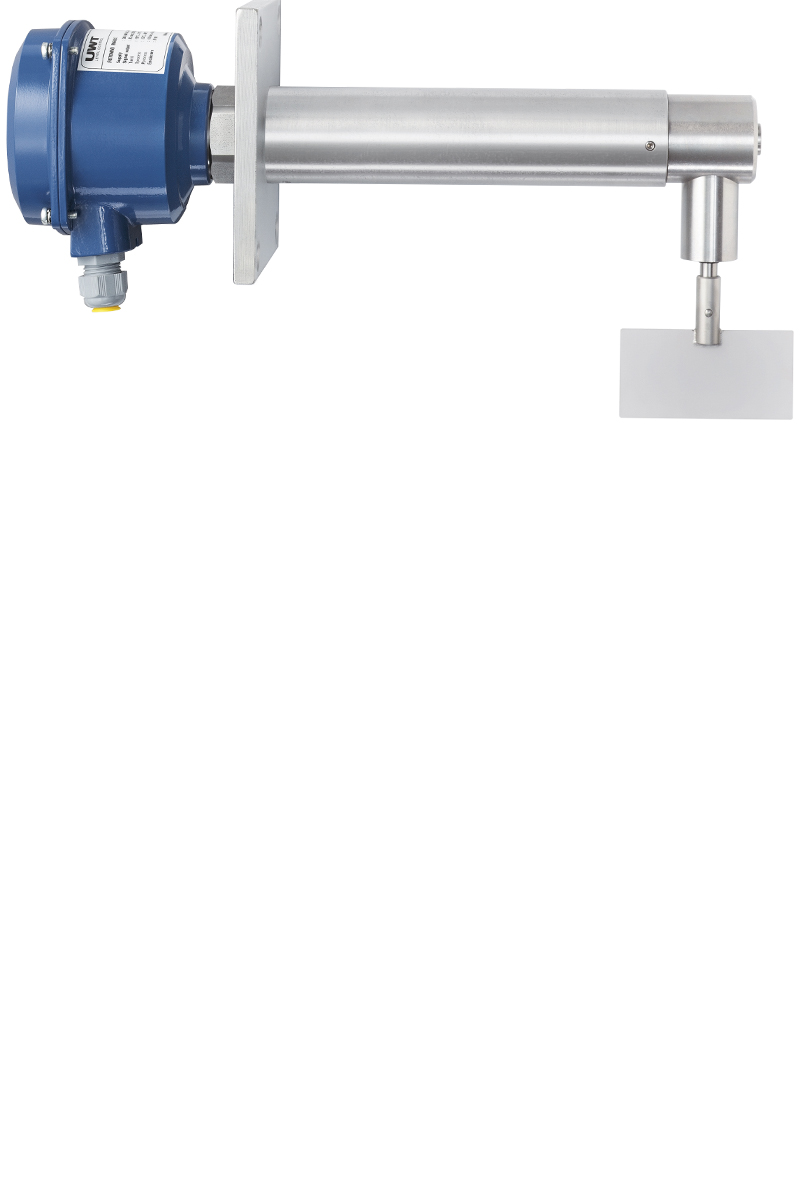

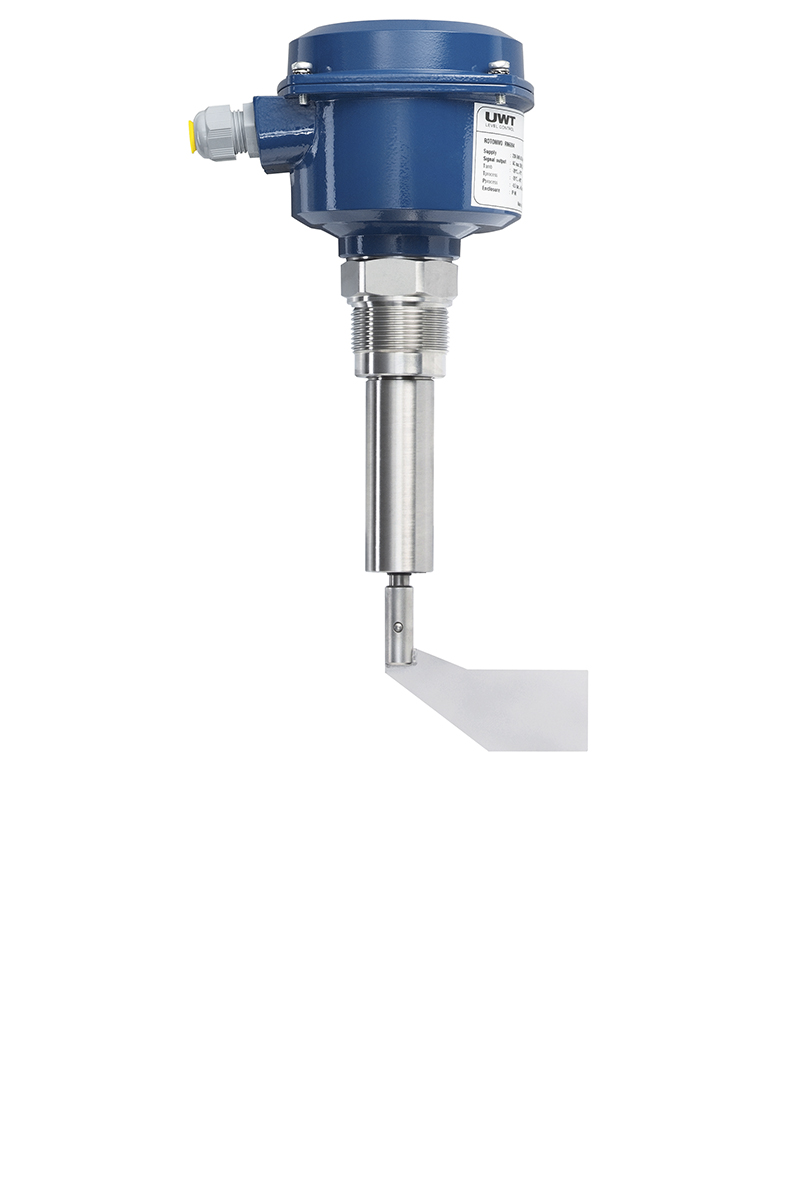

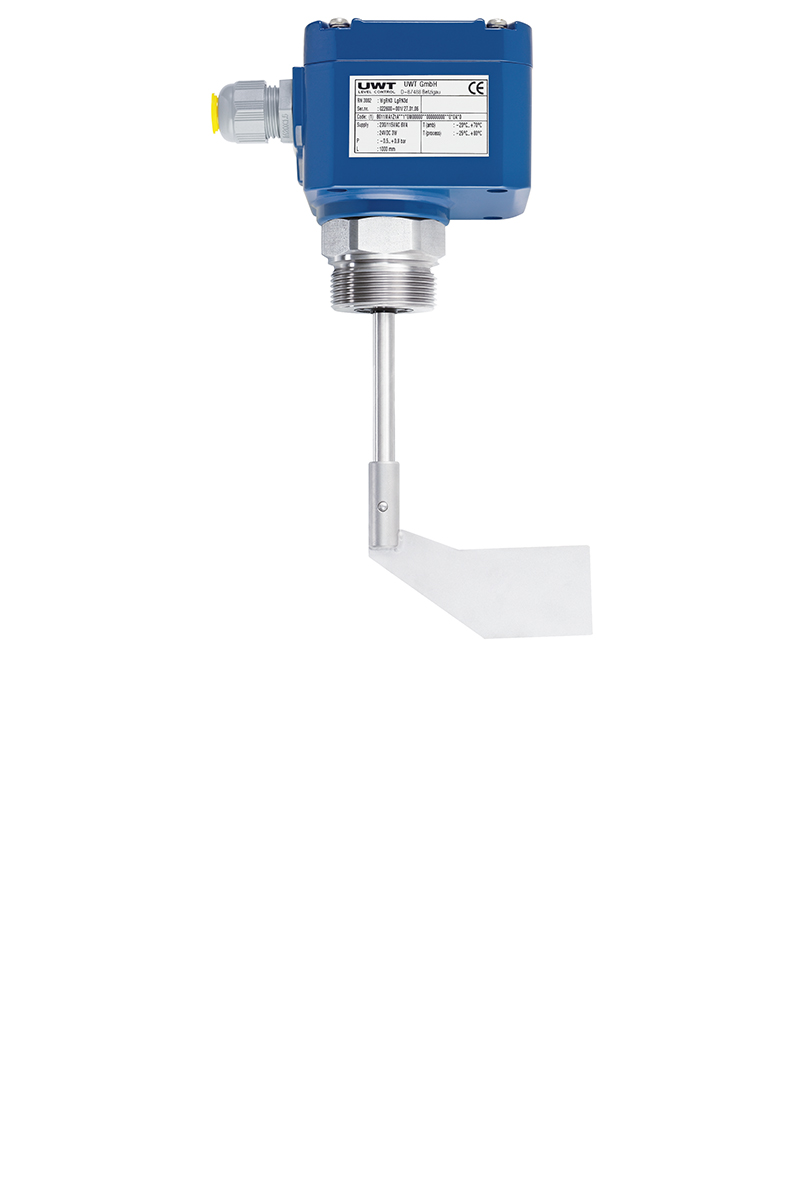

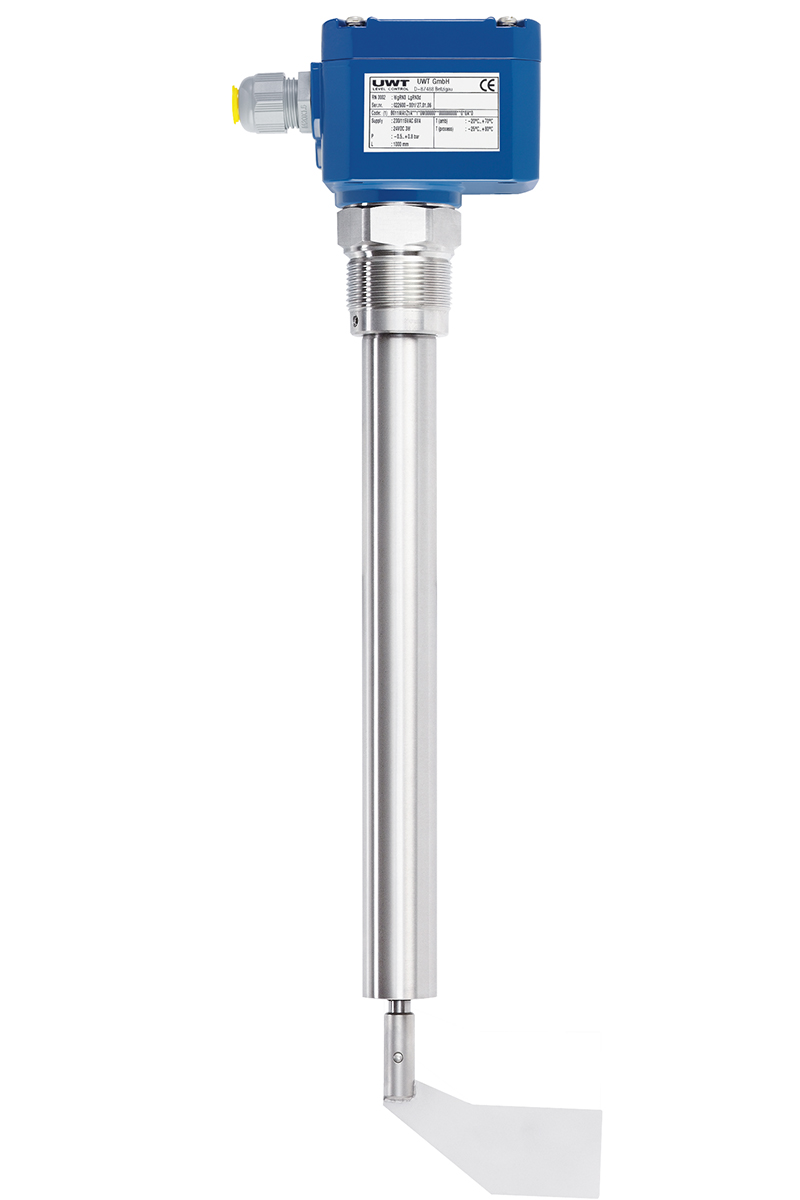

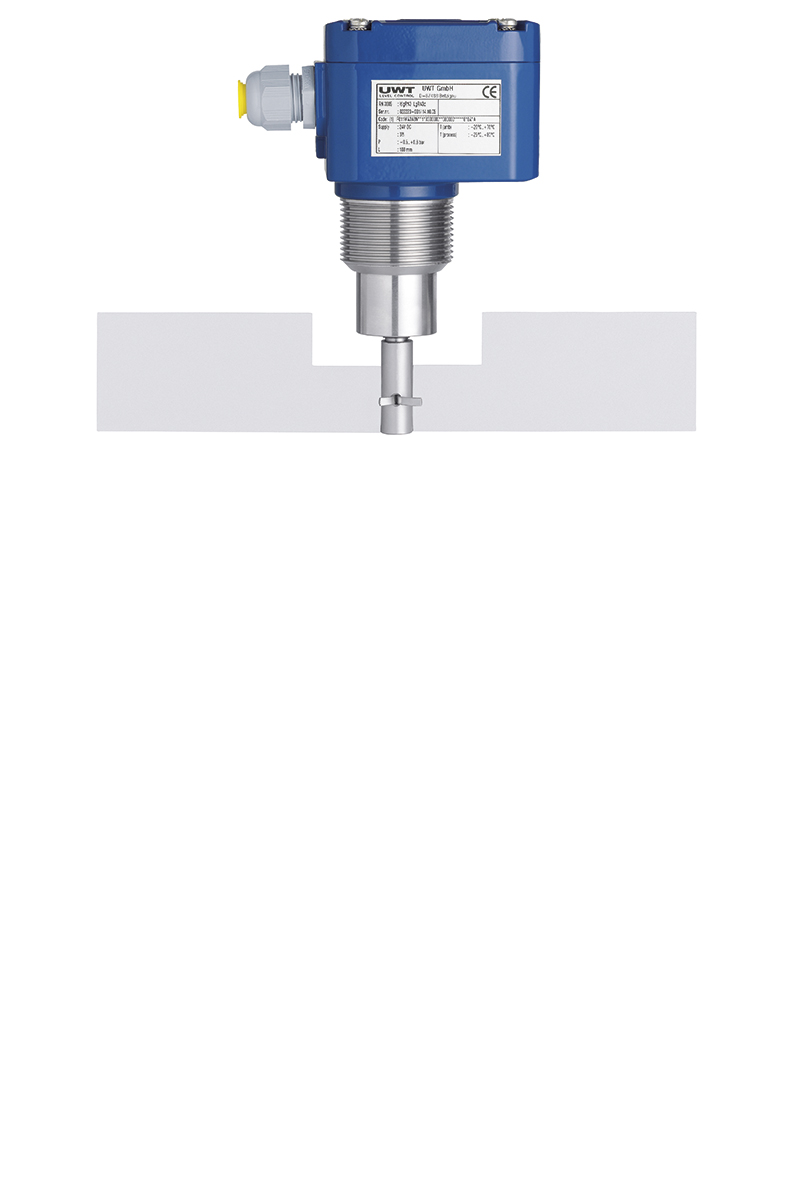

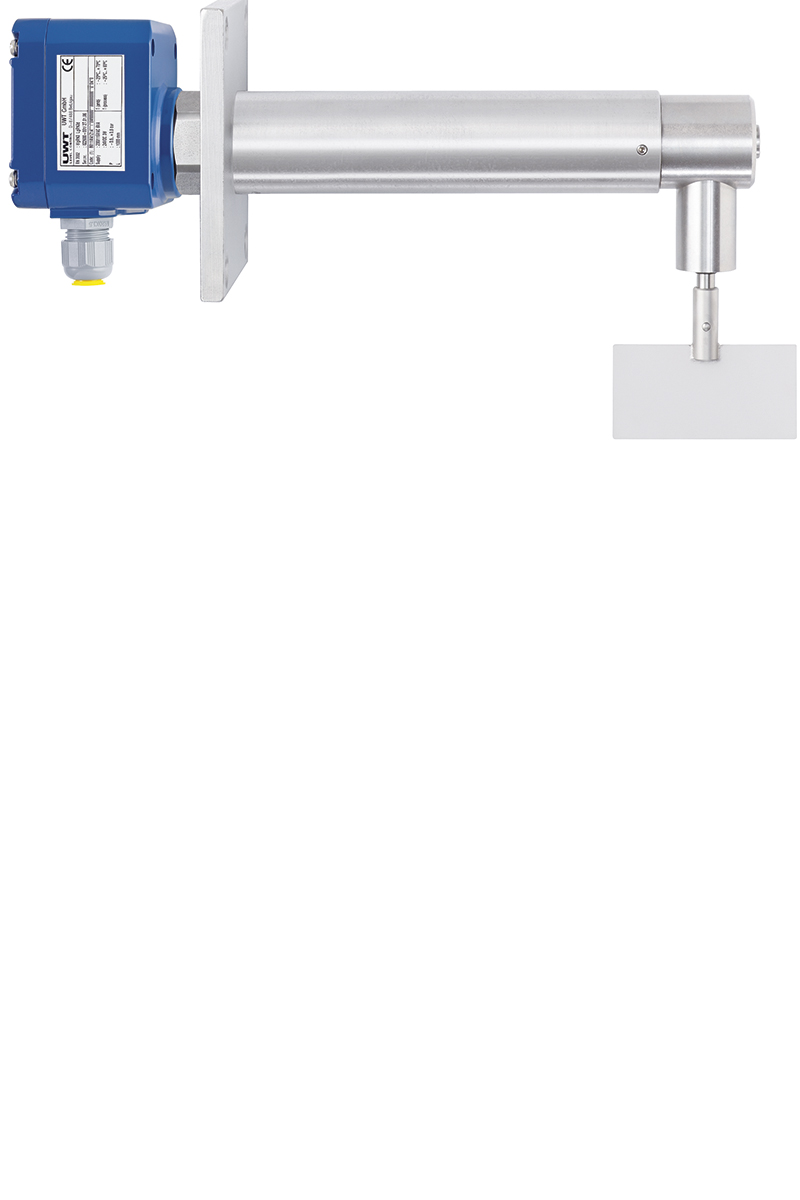

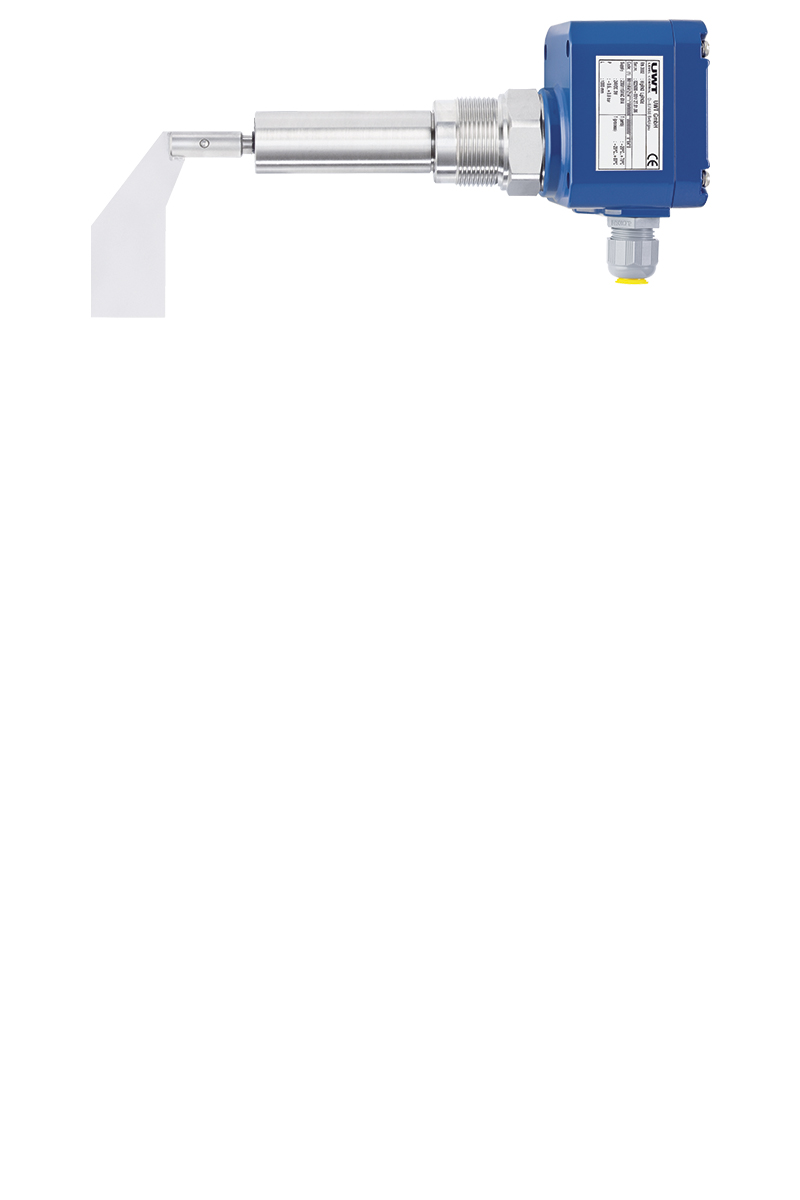

Rotonivo® RN3 och RN6 roterande paddelvakterna gjorda för punktnivåmätning i bulkfasta ämnen. Anpassad för känsliga applikationer inom livsmedelsproduktion, apotek och bioteknik för att möta behoven hos dessa viktiga industrier.

Beroende på applikation kan sensorn användas som full-, behovs- eller tomdetektor i tankar med bulkgods och uppfyller de högsta hygienkraven med EHEDG-versionen.

Konturen på processanslutningen och svetshylsan är anpassad med en konisk form som överensstämmer med EHEDG-specifikationerna. Vilket kräver en vinkel på minst 135° eller en radie på minst 6 mm för alla anslutnings övergångar för total renhet. De rostfria komponenterna och svetsfogarna har en yt-kvalitet som är bättre än Ra 0,8 µm. där alla metaller och svetsfogar poleras som kan tänkas komma i kontakt med produktens media. Dessutom ändvänds en FKM-axeltätning för applikationer som kräver höga temperaturer upp till en temperatur på 150°C.

Roterande paddelbrytare utrustade med metalldetekterbar axeltätningsring för en högre grad av säkerhet

Roterande paddelvakten används för att indikera fulla, nödvändiga och tomma bulkvaror som spannmål, mjöl, socker, kryddor och andra livsmedel. Av hygieniska skäl är de inbyggda enheterna ofta gjorda av rostfritt stål eller andra lättrengörande material. De måste uppfylla de höga kraven från livsmedelsindustrin, som ofta har mycket strikta regler och standarder för livsmedelshygien och säkerhet.

En metalldetekterbar axeltätningsring är en speciell tätningsring gjord av material som kan detekteras av metalldetektorer. Sådana axeltätningar används ofta inom livsmedels- och dryckesindustrin för att säkerställa att inga oavsiktliga främmande föremål kan komma in i produkten för att säkerställa livsmedelssäkerhet och kvalitet och för att förhindra kontaminering från främmande föremål (t.ex. plast, gummi, tätningsmaterial, etc.). Eftersom axeltätningen är metalldetekterbar kan metallabsorbenter sortera bort den förorenade maten under produktionsprocessen.

Första roterande paddelgränslägesbrytare med SIL2 i hela världen

Termerna ”funktionell säkerhet” och ”säkerhetsintegritetsnivå (SIL)” har förekommit oftare sedan publiceringen av den internationella standarden IEC 61508/IEC61511. Särskilt i system med riskorsakande processer, såsom i kemiska anläggningar, har hänsynen till funktionssäkerhet blivit oumbärlig. På grundval av detta måste säkerhetsrelaterad praxis, designprinciper och felöverväganden uppfyllas för att minimera risken för ett farligt fel.

Roterande paddelvakter för överfyllnad och torrkörningsskydd

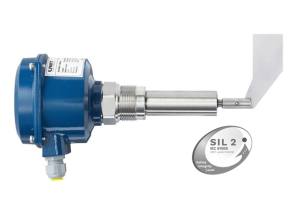

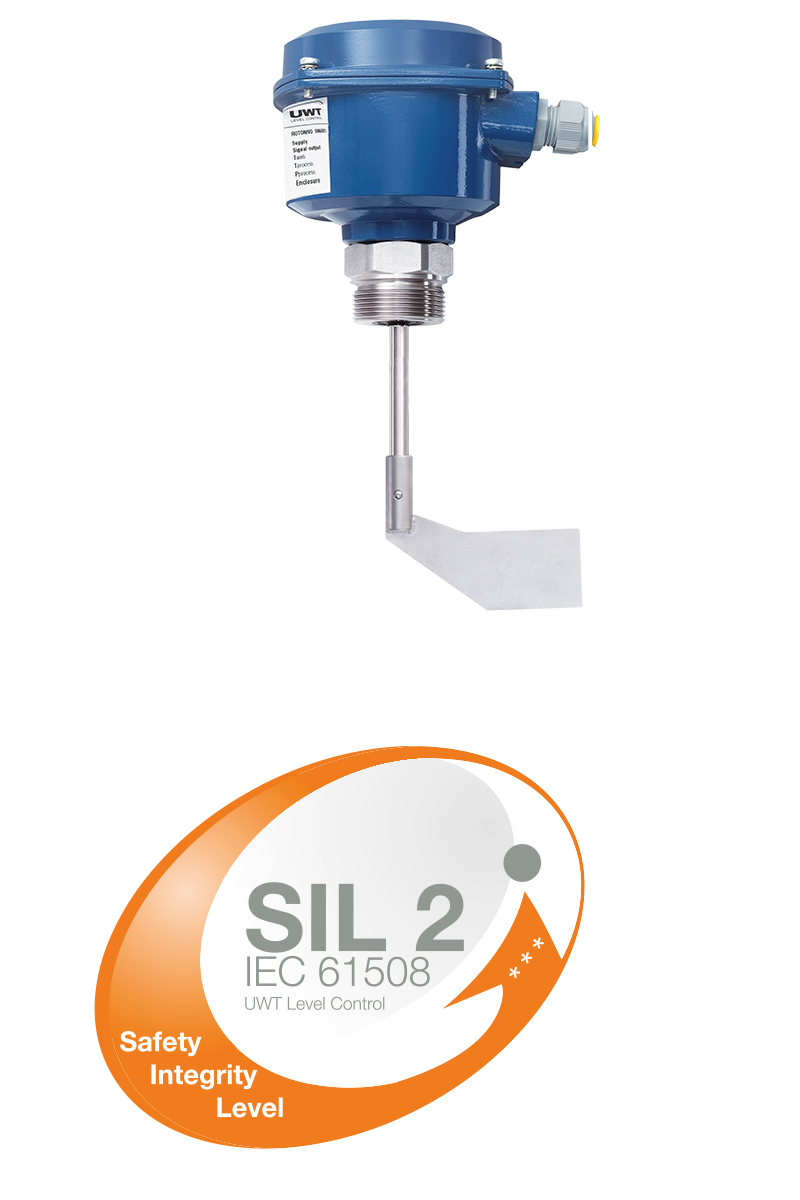

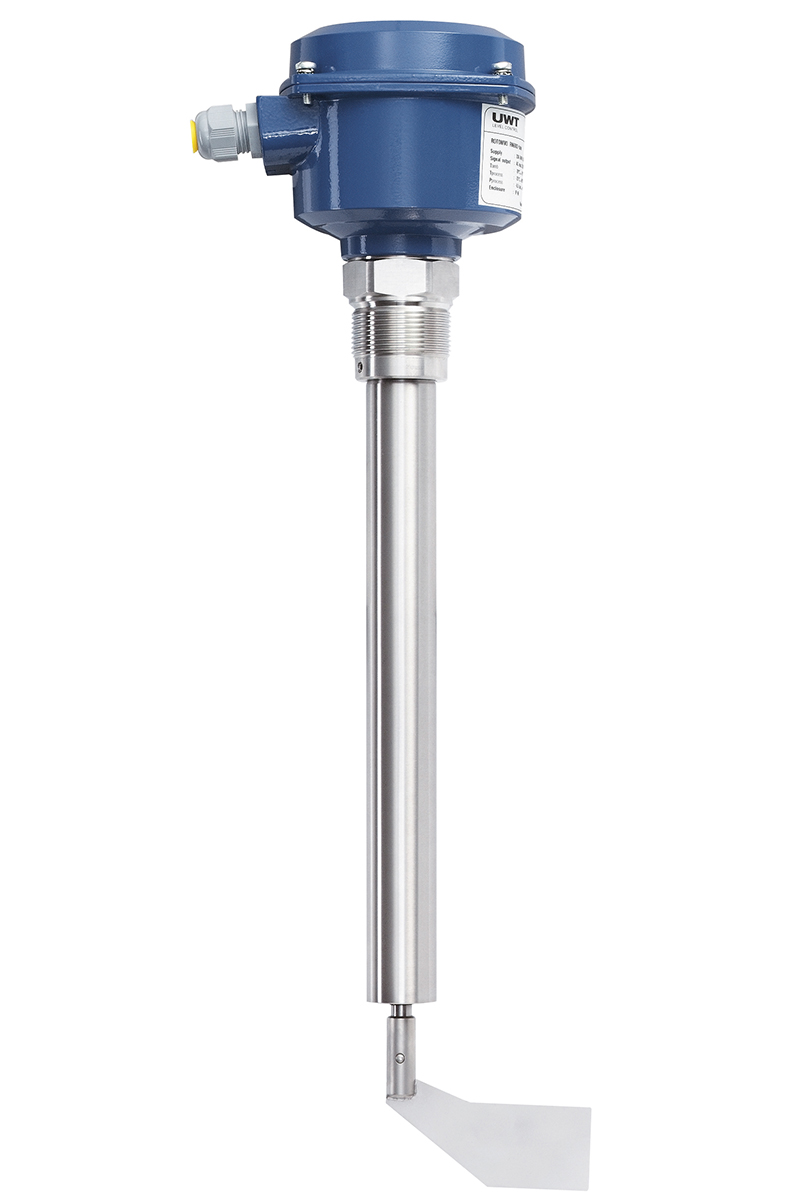

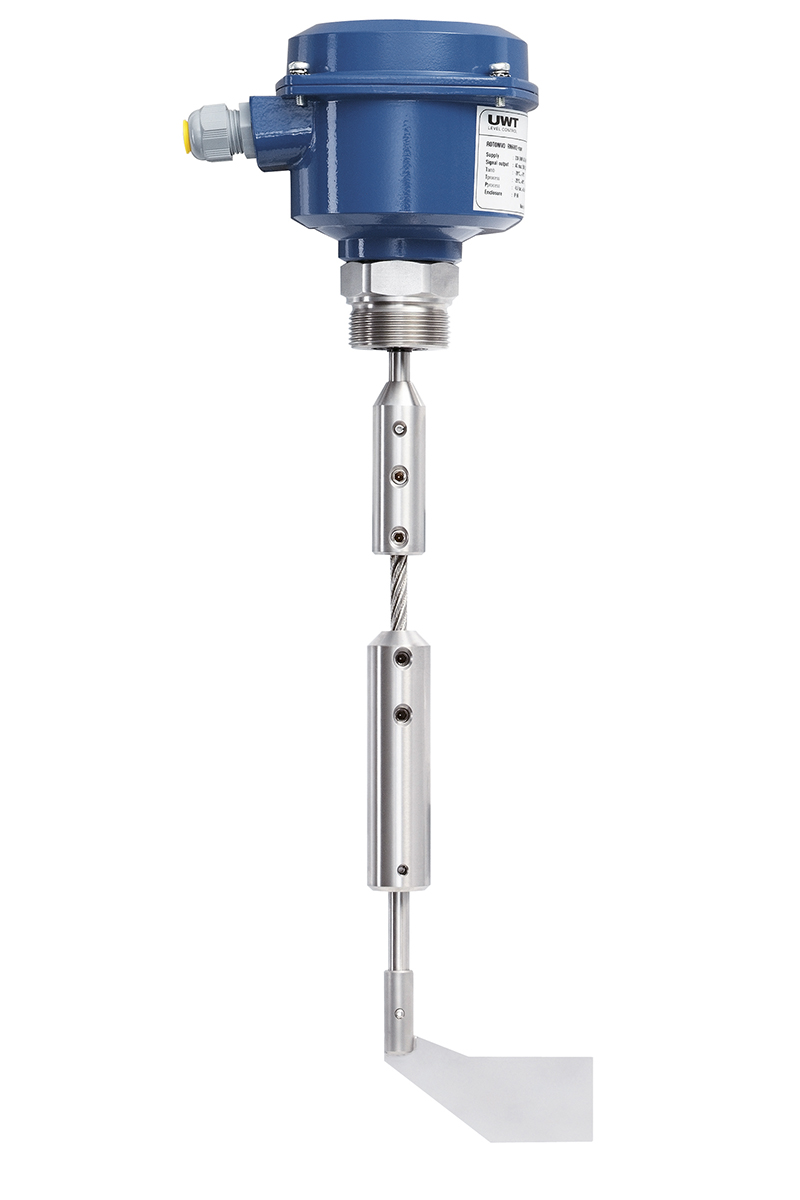

Rotonnivo® RN 6000-serien uppfyller kraven för funktionell säkerhet för att säkerställa säkerhetsfunktioner i en riskreducering i enlighet med SIL2.
Detta har konfigurerats så att alla fel på elektriska komponenter leder till ett säkert kopplingstillstånd för utsignalen och därmed undviks en fara från systemet.

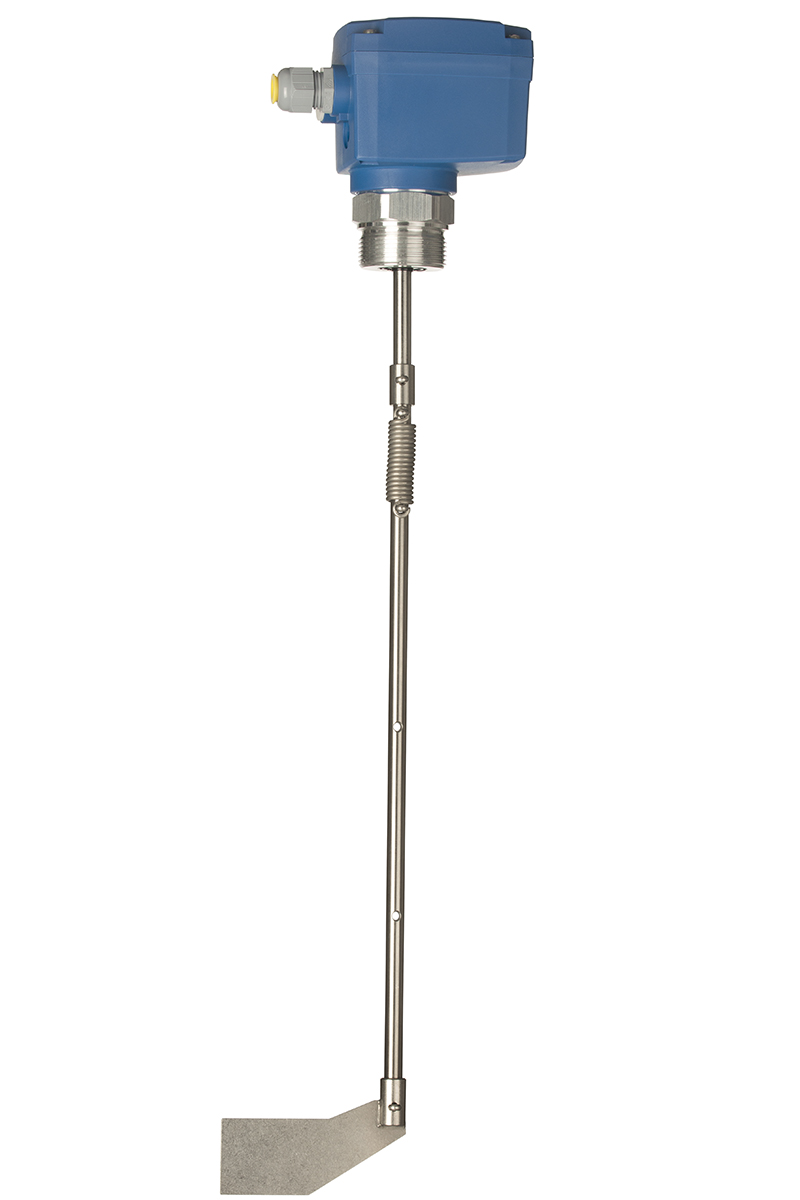

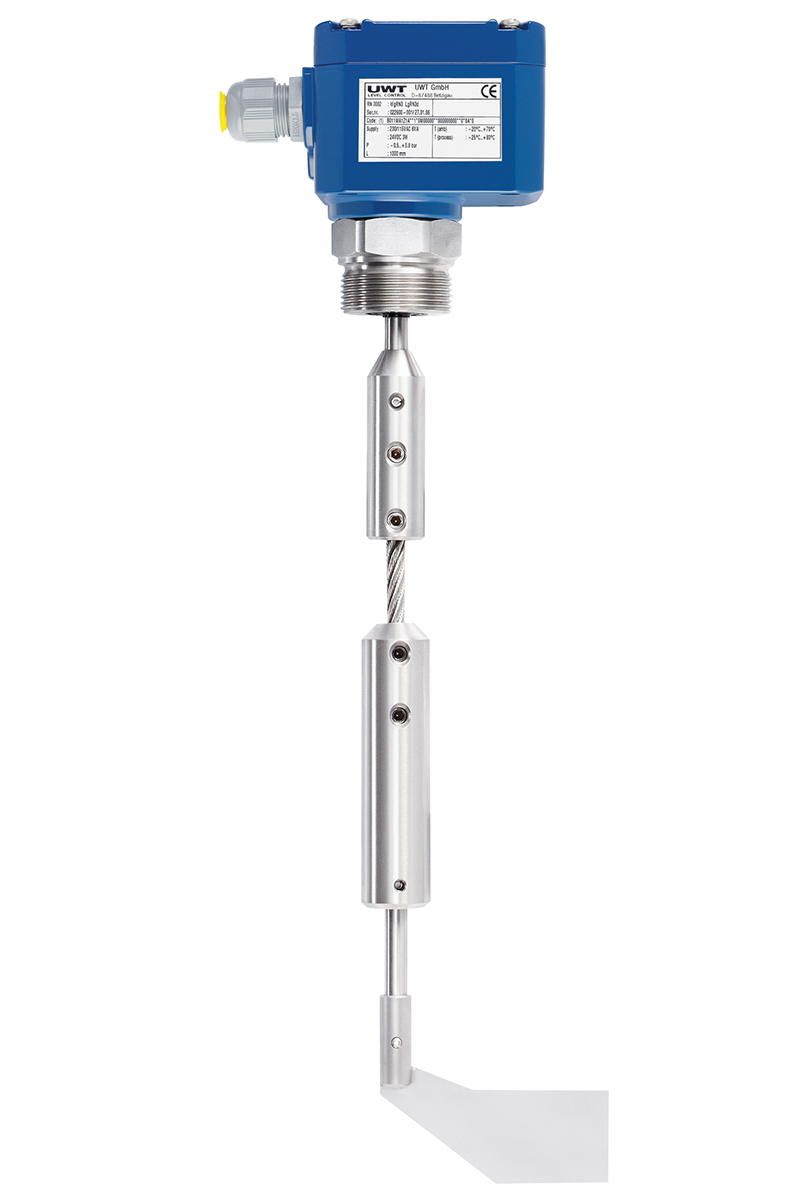

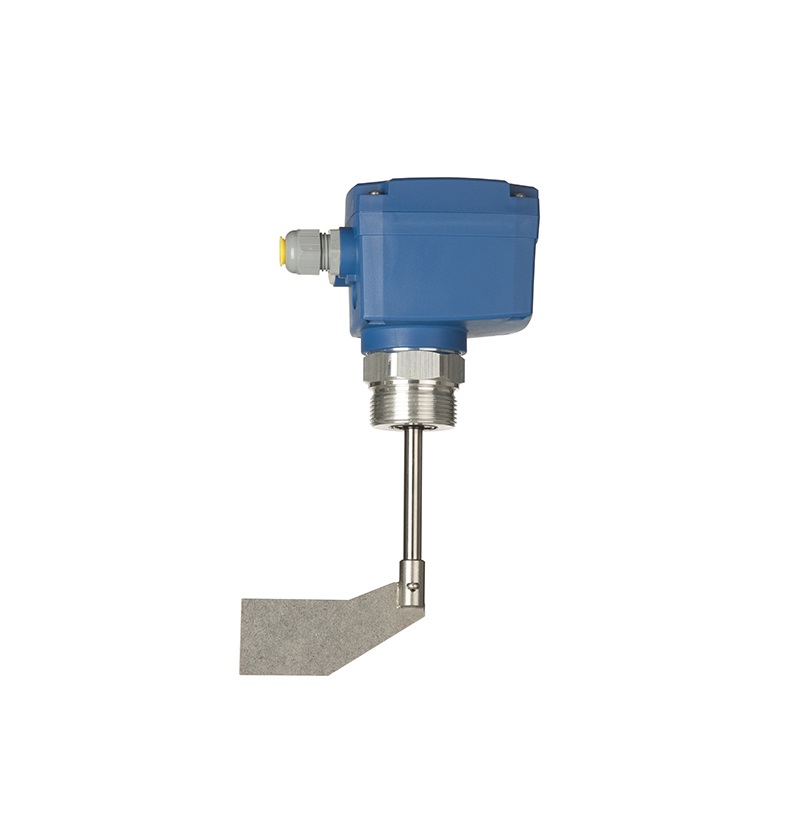

Beroende på kraven används Rotonnivo® roterande vakt som en full-, behovs- eller tomdetektor i lagringssilos eller processkärl och är lämplig för användning i nästan alla fasta ämnen. Med sin enkla elektromekaniska mätprincip kan den även anpassas för extrema processförhållanden. En motordriven axel får paddeln att rotera. När materialnivån når paddeln, och därigenom förhindra ytterligare rotation, skapas ett vridmoment, som via en omkopplare omvandlas till en elektrisk signal. När paddeln åter är fri från materialet återställs utsignalen och den motordrivna axeln roterar igen.
