DUBBELPLÅTS KONTROLL
Klaschka dubbelplåtskontroll förhindrar en samtidig inmatning av två plåtar som ligger på varandra i plåtbearbetnings anläggningar (t.ex. pressar) och säkrar därmed inmatningsmängd genom avstaplingsmaskiner, robotar, matare etc. Haveri av verktyg, maskin stilleståndstid och höga reparationskostnader kan därmed minskas. Beroende på val av sensor och mätmetoden, detekteras både magnetiska och icke magnetiska metaller med tjocklekar i intervallet 0,2 mm till 5,5 mm eller 12 mm.
Robust enhet
Fronten är försedd med lås vilket skyddar utvärderingsenheten mot obehörig åtkomst. Sensor och utvärderingsenhet kännetecknas av en stabil konstruktion och en hög skyddsklass. De färdiga anslutningskablarna med kontaktanslutningar i både givare och utvärderingsenheten gör att man snabbt och enkelt montererar och driftsätter dessa enheter. Dubbelplåtskontrollen finns med parallella PLC interface samt med bussystem såsom CANBus, PROFIBUS, INTERBUS, PROFINET och Ethernet TCP / IP.
256 Programplatser
Fyra operatörsknappar och textdisplay med fyra rader tillåter bekväm inmatning och översikt av mätvärde. Möjlighet till 256 minnesplatser att lagra recept.
Versioner

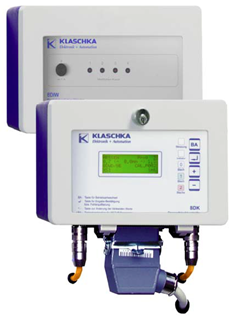

BDK
Tvåkanals dubbelplåtskontroll ’BDK’ för anslutning av två dubbelplåtssensorer för
– Enkel sidoyta, Mätning genom beröring
– Enkel sidoyta, beröringsfri mätning
– Dubbla ytasidor, beröringsfri mätning
av järn (Fe) och ej järnhaltig (NF) plåt.
BDK-ET
Enkanals dubbelplåtskontroll ’BDK-ET’ för
– Enkel sidoyta, mätning genom beröring
av järn (Fe) och icke järnhaltiga (NF) plåtar.
För applikationer som inte behöver prestanda
och full funktionalitet av utvärderingen enheter såsom BDK och BDK-ET kan mer kompakta system användas.
BDK kompakt enhet
Enkanals dubbelplåtskontroll i kompakt utförande ’BDK / I’ för anslutningen av en dubbelplåtssensor för
– Enkel sidoyta, mätning genom beröring
av järn (Fe) plåt.
Fristående sensorer
BDK Uno
Dubbelplåts sensor med integrerad utvärderings logik, tillämpas på tunna plåtar för
– Enkel sidoyta, mätning genom beröring av järn (Fe) plåt.
BDK Duo
Dubbelplåts sensor med integrerad utvärderings logik, tillämpas på tunna och standard plåtar för
– Dubbla-sidoytor, beröringsfri mätning
av järn (Fe) och ej järnhaltig (NF) plåt.
BDK-1
Klaschka dubbelplåtskontroll förhindrar en samtidig inmatning av två plåtar som ligger på varandra i plåtbearbetnings anläggningar (t.ex. pressar) och säkrar därmed inmatningsmängd genom avstaplingsmaskiner, robotar, matare etc. Haveri av verktyg, maskin stilleståndstid och höga reparationskostnader kan därmed minskas. Beroende på val av sensor och mätmetoden, detekteras både magnetiska och icke magnetiska metaller med tjocklekar i intervallet 0,2 mm till 5,5 mm eller 12 mm.
Robust enhet
Fronten är försedd med lås vilket skyddar utvärderingsenheten mot obehörig åtkomst. Sensor och utvärderingsenhet kännetecknas av en stabil konstruktion och en hög skyddsklass. De färdiga anslutningskablarna med kontaktanslutningar i både givare och utvärderingsenheten gör att man snabbt och enkelt montererar och driftsätter dessa enheter. Dubbelplåtskontrollen finns med parallella PLC interface samt med bussystem såsom CANBus, PROFIBUS, INTERBUS, PROFINET och Ethernet TCP / IP.
256 Programplatser
Fyra operatörsknappar och textdisplay med fyra rader tillåter bekväm inmatning och översikt av mätvärde. Möjlighet till 256 minnesplatser att lagra recept.
Versioner
BDK
Tvåkanals dubbelplåtskontroll ’BDK’ för anslutning av två dubbelplåtssensorer för
– Enkel sidoyta, Mätning genom beröring
– Enkel sidoyta, beröringsfri mätning
– Dubbla ytasidor, beröringsfri mätning
av järn (Fe) och ej järnhaltig (NF) plåt.
BDK-ET
Enkanals dubbelplåtskontroll ’BDK-ET’ för
– Enkel sidoyta, mätning genom beröring
av järn (Fe) och icke järnhaltiga (NF) plåtar.
För applikationer som inte behöver prestanda
och full funktionalitet av utvärderingen enheter såsom BDK och BDK-ET kan mer kompakta system användas.
BDK kompakt enhet
Enkanals dubbelplåtskontroll i kompakt utförande ’BDK / I’ för anslutningen av en dubbelplåtssensor för
– Enkel sidoyta, mätning genom beröring
av järn (Fe) plåt.
Fristående sensorer
BDK Uno
Dubbelplåts sensor med integrerad utvärderings logik, tillämpas på tunna plåtar för
– Enkel sidoyta, mätning genom beröring av järn (Fe) plåt.
BDK Duo
Dubbelplåts sensor med integrerad utvärderings logik, tillämpas på tunna och standard plåtar för
– Dubbla-sidoytor, beröringsfri mätning
av järn (Fe) och ej järnhaltig (NF) plåt.
