GRINDBRYTARE / NÖDSTOPP

AWAX 26XXL – SÄKERHETSRELÄ

AWAX 26XXL – Säkerhetsreläer – Självcheckbox
Sensorkontroll på Acotom process / mekaniska brytare / nödstopp Utgångskontakter 8A/250V Antilimkontroll av återställningsknappen Ultrasnabb ”DLC” kortslutningskontroll: Kortslutningsdetektering på 2 µs, självåterställning Säkerhetshantering i en kompakt 22,5 mm format 12V version för inbyggda applikationer Prestandanivå med AWAX-kontroller: PL = e Säkerhetskategori: 4 Säkerhetsintegritetsnivå: SIL 3

AWAX 26XXL – SÄKERHETSRELÉ – SJÄLVKONTROLLRUTA
Sensorstyrenhet på Acotom process / mekaniska brytare / nödstopp

Utgångskontakter 8A/250V
Antilimkontroll av återställningsknappen
Ultrasnabb ”DLC” kortslutningskontroll: Kortslutningsdetektering på 2 µs, självåterställande

Säkerhetshantering i ett kompakt 22,5 mm format
12V version för inbyggda applikationer

Prestandanivå med AWAX-kontroller: PL = e
Säkerhetskategori: 4
Säkerhetsintegritetsnivå: SIL 3
AWAX26XXL : Säkerhets-/diagnoskontakter: 3x NO 8A/250V redundant / 1x NF 8A/250V seriell (XXL-version) eller parallell (XXLP-version)

AWAX26XXLT6: Säkerhets-/diagnoskontakter: 3x NO 6A/250V redundant / 1x NC 6A/250V redundant seriell (XXL-version) eller parallell (XXLP-version)

Tid före farligt fel: MTTFd = 415 år
Cykel före farligt fel: B10d=100 000 vid 5A
Risklängd: max 20 ms.
Kabelavskiljningsskydd: ja (öppning av säkerhetslinor)
Kortslutnings- och överbelastningsskydd: ja, med DLC (öppning av säkerhetsledningar och strömbegränsning i kontakter)
Reaktion 2 µs ultrasnabb
Indikatorer: 3 lysdioder för diagnostik
Återställ: konfigurerbar med dip-switch (SR=Automatisk, N=manuell)
Montering: symmetrisk DIN 35mm skena på DIN 50022
Montering: IP 20 eldosa
Elektrisk anslutning: Max 14 AWG (2,08 mm²) / 250V minimum
Temperatur: -20°C till +60°C
Certifiering: TÜV Rheinland 01/205/5168/11
UL 508 / C22.2 nr.14 C-UL-US listad 34CB (fil E214209)

AMX5 CM12 GRINDBRYTARE

AMX5 CM12- SÄKERHETSSWITCH

STAND ALONE. Grindbrytare med integrerad självkontroll och M12 kontakt. Beröringsfri kodad elektronisk sensor Cat 3 PL=d, Cat 4 PL=e säkerhetsnivå: SIL 2.
Styr positionen för farliga maskindörrar/lådor med integrerad självkontroll behöver inget säkerketsrelä för att uppnå säkerhetsklass. Har egna säkra utgångar.

AMX3-enheter är kodade elektroniska autonoma sensorer
med vår ACOTOM3®-process, vilket möjliggör öppning av
mobila skydd på farliga maskiner som ska upptäckas.
Den kan upptäcka sitt eget fel och låsa sig själv, förhindra
säkerhetslinan från att stängas. En sensor består av två PA6
eller 316L rostfritt stål (AMX3OX) sändning och mottagning
delar. Mottagaren levererar en potentialfri NO-säkerhet
ledningar och en NC-hjälpkontakt. Denna säkerhetsprodukt måste
kontrolleras minst en gång om året.

ACOTOM-processen

Den använder ett dubbelkodat magnetfält och en diagnostisk utgång, oberoende av säkerhetskontakterna, som
spårar produktens position. Idag är den här enheten fortfarande det säkraste sättet att övervaka, tack vare många fördelar som finns i denna enhet som  kallas ”ACOTOM-processen”.

Beröringsfri

Kontaktlös kodad sensor med elektronisk teknik och reläer.

IP68 PA6
Prestandanivå och kategori utan extern styrenhet: Kat 3 PLd enligt ISO 13849-1
Prestandanivå och kategori med AWAX-kontroller: Kat 4 upp till PLe
Integrerad säkerhetsnivå: SIL 2 enligt IEC 61508

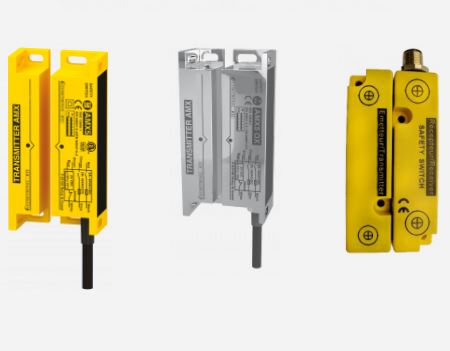

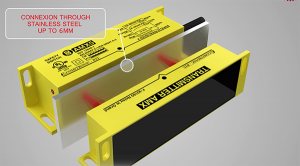

AMX-3 GRINDBRYTARE

AMX – SÄKERHETSSWITCH STAND ALONE
Styr positionen för farliga maskindörrar/lådor med integrerad självkontroll behöver inget säkerketsrelä för att uppnå säkerhetsklass. Har egna säkra utgångar.

AMX3-enheter är kodade elektroniska autonoma sensorer
med vår ACOTOM3®-process, vilket möjliggör öppning av
mobila skydd på farliga maskiner som ska upptäckas.
Den kan upptäcka sitt eget fel och låsa sig själv, förhindra
säkerhetslinan från att stängas. En sensor består av två PA6
eller 316L rostfritt stål (AMX3OX) sändning och mottagning
delar. Mottagaren levererar en potentialfri NO-säkerhet
ledningar och en NC-hjälpkontakt. Denna säkerhetsprodukt måste
kontrolleras minst en gång om året.

ACOTOM-processen

Den använder ett dubbelkodat magnetfält och en diagnostisk utgång, oberoende av säkerhetskontakterna, som
spårar produktens position. Idag är den här enheten fortfarande det säkraste sättet att övervaka, tack vare många fördelar som finns i denna enhet som  kallas ”ACOTOM-processen”.

Beröringsfri

Kontaktlös kodad sensor med elektronisk teknik och reläer. Känner igenom en 6 mm tjock rostfri plåt.

IP68 PA6 / IP69K INOX316L
Prestandanivå och kategori utan extern styrenhet: Kat 3 PL=d enligt ISO 13849-1
Prestandanivå och kategori med AWAX-kontroller: Cat 4 upp till PL=e
Integrerad säkerhetsnivå: SIL 2 enligt IEC 61508

AMX-4 GRINDBRYTARE

AMX – SÄKERHETSSWITCH STAND ALONE
Styr positionen för farliga maskindörrar/lådor med integrerad självkontroll behöver inget säkerketsrelä för att uppnå säkerhetsklass. Har egna säkra utgångar.

AMX3-enheter är kodade elektroniska autonoma sensorer
med vår ACOTOM3®-process, vilket möjliggör öppning av
mobila skydd på farliga maskiner som ska upptäckas.
Den kan upptäcka sitt eget fel och låsa sig själv, förhindra
säkerhetslinan från att stängas. En sensor består av två PA6
eller 316L rostfritt stål (AMX3OX) sändning och mottagning
delar. Mottagaren levererar en potentialfri NO-säkerhet
ledningar och en NC-hjälpkontakt. Denna säkerhetsprodukt måste
kontrolleras minst en gång om året.

ACOTOM-processen

Den använder ett dubbelkodat magnetfält och en diagnostisk utgång, oberoende av säkerhetskontakterna, som
spårar produktens position. Idag är den här enheten fortfarande det säkraste sättet att övervaka, tack vare många fördelar som finns i denna enhet som  kallas ”ACOTOM-processen”.

Beröringsfri

Kontaktlös kodad sensor med elektronisk teknik och reläer. Känner igenom en 6 mm tjock rostfri plåt.

IP68 PA6 / IP69K INOX316L
Prestandanivå och kategori utan extern styrenhet: Kat 3 PL=d enligt ISO 13849-1
Prestandanivå och kategori med AWAX-kontroller: Cat 4 upp till PL=e
Integrerad säkerhetsnivå: SIL 2 enligt IEC 61508

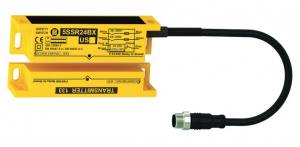

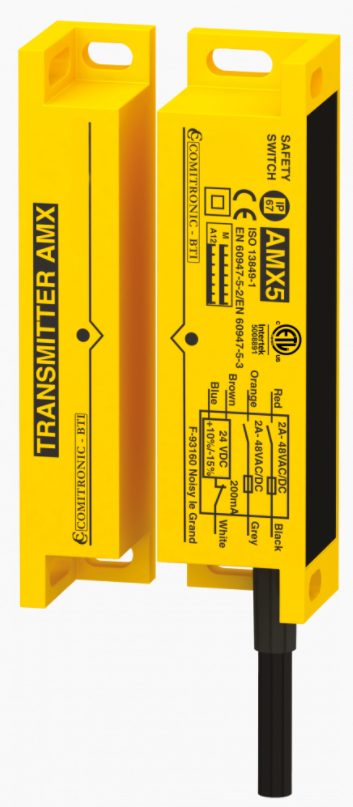

AMX5-SÄKERHETSBRYTARE

Beröringsfri

• Redundanta säkerhetskontakter: 2A / 48V
• Potentialfria kontakter (reläutgångar)
• Integrerad autokontroll
• 2 miljoner mekaniska utgångar 2A vid full belastning garanteras
• Säkerhetsnivå utan extern styrenhet: PLc, kategori 3 enligt ISO13849-1
• Säkerhetsnivå med extern styrenhet (AWAX-modell): upp till PLe, kategori 4 enligt  ISO13849-1
• Material: PA6 eller SS316L med polerad spegelfinish, lasergravering och spårbarhet genom mekanisk stansning tillgänglig beroende på version
• IP68 (PA6) eller IP69K (rostfritt stål)
• Anslutning: 3, 6, 12 m kabel eller 50 cm kabel med M12/8PIN-kontakt beroende på version (MKT)
• Integrerad LED-diagnostik och/eller NC-hjälpledning (på version 3 och 5)

.

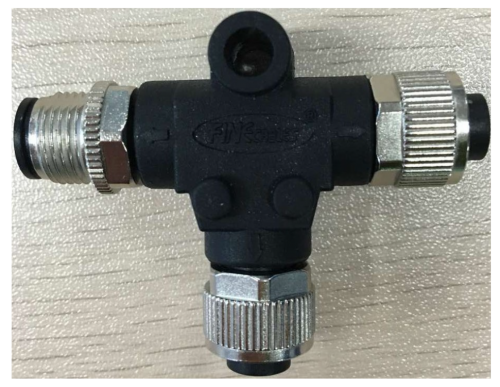

T-Splitter M12 8 polig

För automatisk seriekoppling av säkerhetsbrytare
Få Auto-seriens säkerhetsbrytare Enkel installation / kabeldragning / installationshastighet

Enkel installation
Förenklad kabeldragning
Snabb installation

Allmänt / Applikationer:

Denna produkt tillåter automatisk anslutning av säkerhetssensorer i AMX5-MKT-485- eller ANATOM78S-serien samtidigt som kabeldragningen reduceras till ett minimum. En kabel ansluter elskåpet till sensorerna. Seriekopplingen av kontakter, kraft och konsolidering av hjälputgångar görs automatiskt. Det är möjligt att ansluta flera T-SPLITER M12.8-kaskader direkt eller via en FMKT-sladd (tillval). FKT-sladden för anslutning till styrskåpet är också tillval.

Huvudspecifikationer:

Maximal spänning mellan två ledningar: 30 VDC
Maximal ström per tråd: 2A
Anslutning: 2 x M12 / 8p hona och 1 x M12 / 8p hane Fixering: 1 M4 skruv
Appliceringstemperatur: -20 °C till 80 °C
Mått: 57 mm x 44 mm x 20 mm
Enhet Vikt: 26 gr

Inkopplingsexempel.

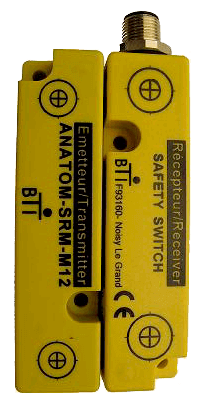

Anatom78S-M12 Beröringsfri

Grindbrytare med integrerad självkontroll.

Anatom78S-M12  är en beröringsfri kodad sensor med M12 kontakt. Den klarar säkerhetsnivåer på Kat 4 PLe: SIL 2 med AWAX-kontroller och Kat 3 PLd utan extern styrenhet.

Certifiering: UL 508 / C22.2 nr.14 C-UL-US listad 34CB (fil E214209)

• Säkra utgångskontakter med diagnostik 2xNO 0,8A/24VDC max redundant/ 1xPNP nC
• Statiska kontakter-100% elektroniska
• Säkerhetsnivå utan extern styrenhet: PLc, kategori 3 enligt ISO13849-1
• Säkerhetsnivå med extern styrenhet (AWAX-modell): upp till PLe, kategori 4 enligt  ISO13849-1
• Material: PC (Pollycarbonat)
• IP68 (PA6)
• Anatom78s_m12 med anslutning: M12 eller 50 cm kabel med M12/8PIN-kontakt
• Integrerad LED-diagnostik och/eller NC-hjälpledning
• Finns även för större temperaturområde (-40…+125grader

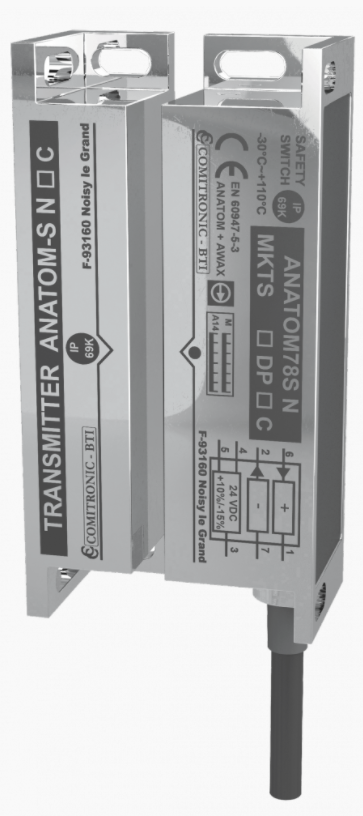

Anatom-Säkerhetsbrytare

Beröringsfri

• Säkra utgångskontakter med diagnostik 2xNO 0,8A/24VDC max redundant/ 1xPNP nC
• Statiska kontakter-100% elektroniska
• Säkerhetsnivå utan extern styrenhet: PLc, kategori 3 enligt ISO13849-1
• Säkerhetsnivå med extern styrenhet (AWAX-modell): upp till PLe, kategori 4 enligt  ISO13849-1
• Material: PA6 eller SS316L med polerad spegelfinish, lasergravering och spårbarhet genom mekanisk stansning tillgänglig beroende på version
• IP68 (PA6) eller IP69K (rostfritt stål)
• Anslutning: 3, 6, 12 m kabel eller 50 cm kabel med M12/8PIN-kontakt beroende på version (MKT)
• Integrerad LED-diagnostik och/eller NC-hjälpledning (på version 3 och 5)
• Finns även för större temperaturområde (-40…+125grader)

.

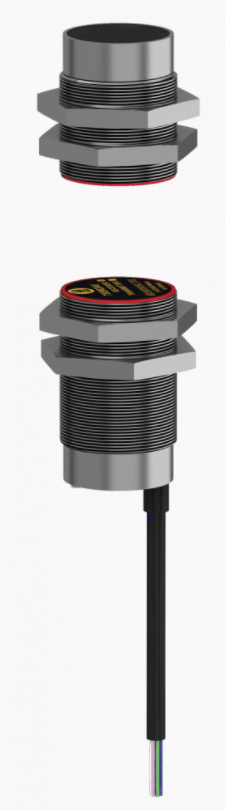

M30-Säkerhetsbrytare modell standard

Beröringsfri

• Säkerhetskategori utan extern styrenhet: 1
• MTBF: B10d = 2 000 000 vid 100mA
• aktiveringsavstånd: 6 mm, 2 mm hysteres
• Säkerhetskontakter/diagnostik: 2 x NO 1A/48V redundant / 1 x PNP 1A extra
• Indikering: LED som indikerar kod frånvaro
• Återställning: automatisk
• Tillbehör: 2 M30 muttrar medföljer
• Monteringsläge: 1
• Material: INOX316L
• Elanslutning: 3, 6, 12m kabel
• Vattentäthet: IP 69K (framsida) IP67 (baksida)
• Temperatur: -25°C till +60°C
• Märkning: etikett + serienummer. för spårbarhet

.

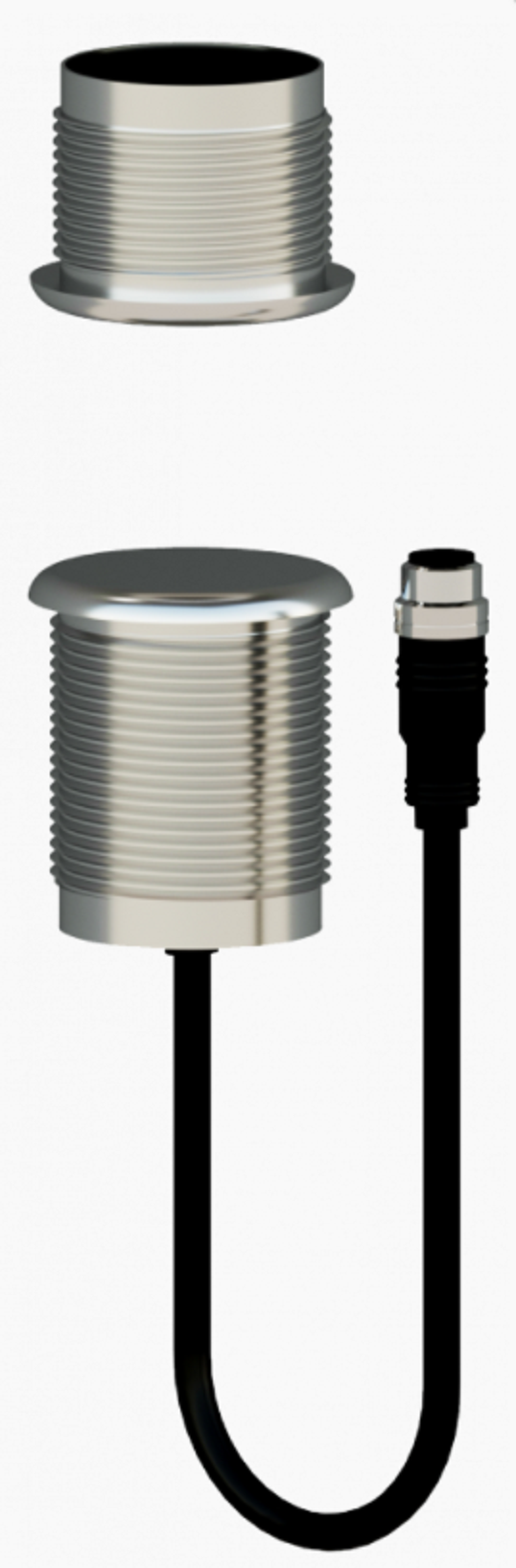

M30-Säkerhetsbrytare modell standard

Beröringsfri

HYGIENDESIGN för att undvika fickor av bakterier och underlätta rengöring:

• 316L hölje i rostfritt stål med spegelpolerad finish
• Rundade hörn och sluttningar för att undvika vattenstagnation
• Designad för att ha bästa rengöringskvalitet
• Silikonpackning och rostfri mutter
• Spårbarhet genom LASERgravyr och mekanisk stansning
• Enkel anslutning och snabb seriell anslutning med T-SPLITTER

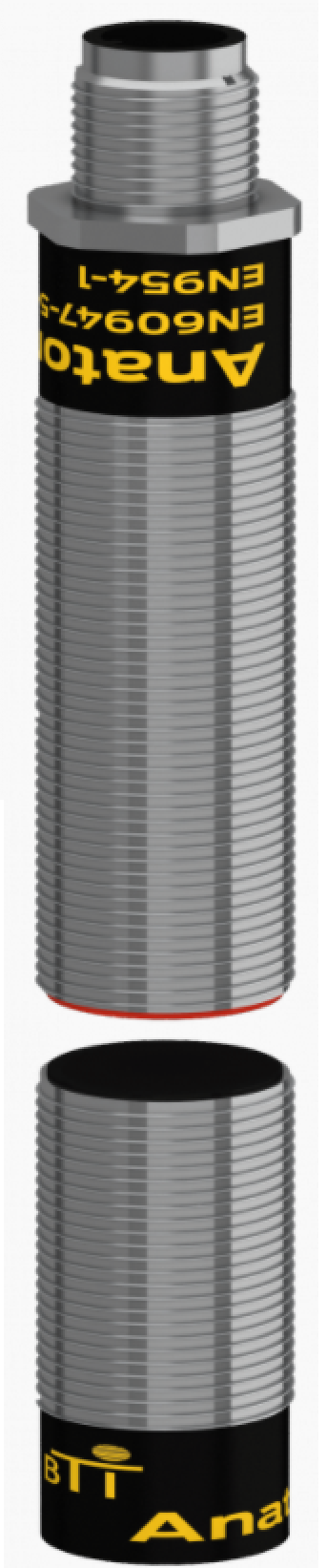

Anatom-M18-Säkerhetsbrytare

Beröringsfri

• MTTFd = 100 år
• aktiveringsavstånd: 6 mm, 2 mm hysteres
• Säkerhetskontakter/diagnostik: 2 x NO 0,8A max/24V redundant / 1xkontakt PNP 250mA
• Detektionskodning: monokod
• Återställning: automatisk
• Tillbehör: 2 M30 muttrar medföljer
• Monteringsläge: 1
• Material: INOX316L
• Elanslutning: M12 metallbas
• Vattentålighet: IP 67
• Temperatur: -20°C till +60°C
• Märkning: etikett + serienummer. för spårbarhet

.

T-Splitter M12 8 polig

För automatisk seriekoppling av säkerhetsbrytare
Få Auto-seriens säkerhetsbrytare Enkel installation / kabeldragning / installationshastighet

Enkel installation
Förenklad kabeldragning
Snabb installation

Allmänt / Applikationer:

Denna produkt tillåter automatisk anslutning av säkerhetssensorer i AMX5-MKT-485- eller ANATOM78S-serien samtidigt som kabeldragningen reduceras till ett minimum. En kabel ansluter elskåpet till sensorerna. Seriekopplingen av kontakter, kraft och konsolidering av hjälputgångar görs automatiskt. Det är möjligt att ansluta flera T-SPLITER M12.8-kaskader direkt eller via en FMKT-sladd (tillval). FKT-sladden för anslutning till styrskåpet är också tillval.

Huvudspecifikationer:

Maximal spänning mellan två ledningar: 30 VDC
Maximal ström per tråd: 2A
Anslutning: 2 x M12 / 8p hona och 1 x M12 / 8p hane Fixering: 1 M4 skruv
Appliceringstemperatur: -20 °C till 80 °C
Mått: 57 mm x 44 mm x 20 mm
Enhet Vikt: 26 gr

Inkopplingsexempel.

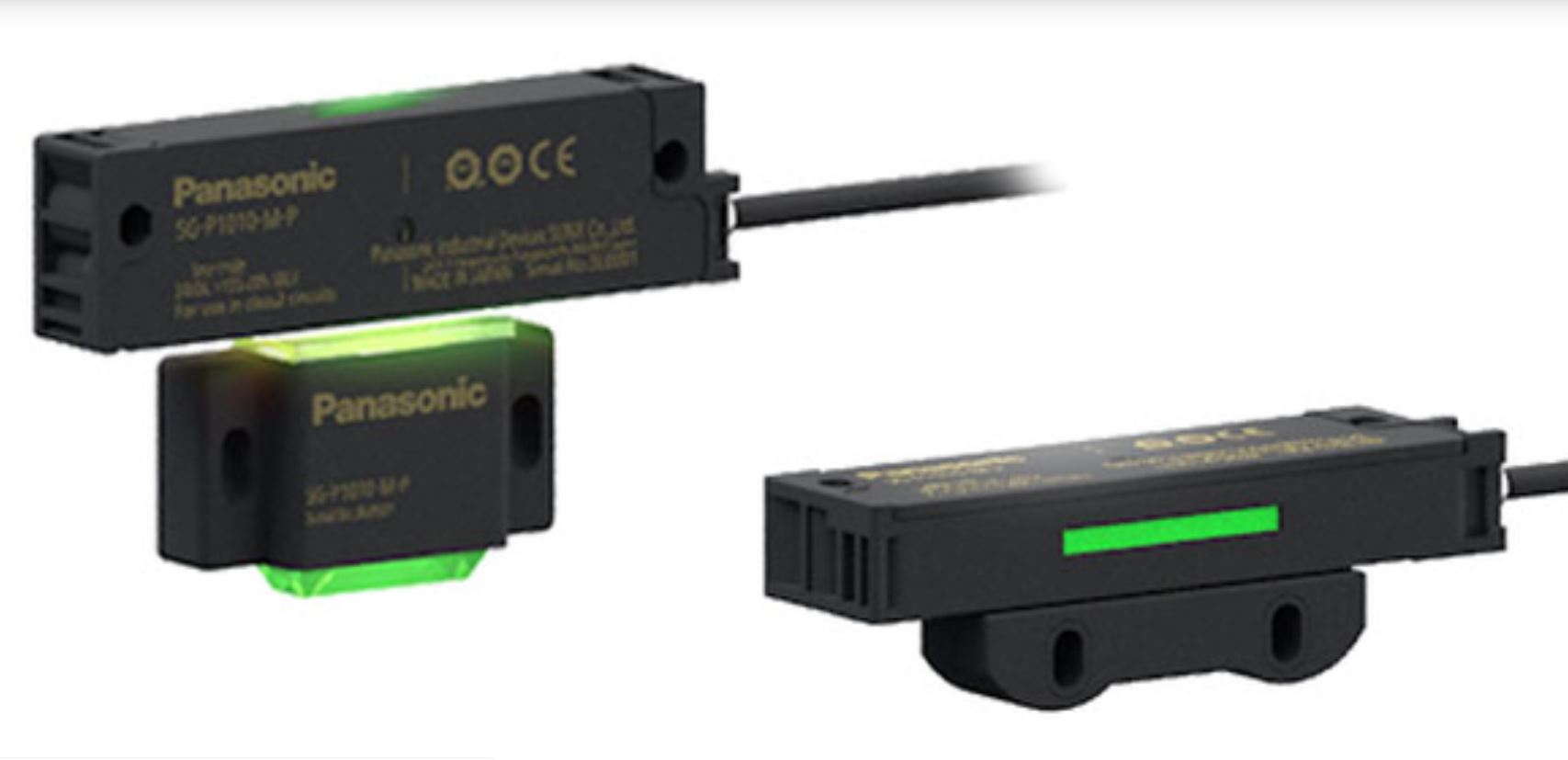

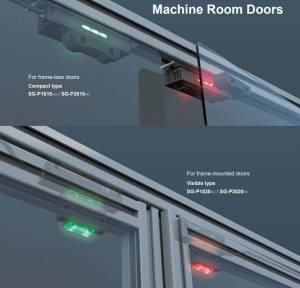

MASTER-SLAV GRINDBRYTARE

SG-P ger förenklad kabeldragning.

Upp till 30 enheter kan kopplas i serie.
Tidigare, när kaskadkoppling används, extra mantimmar
krävs för att ansluta kablar till brytarna för länkade drift. När SG-P-serien är installerad är standarden Modellen fungerar som en masterenhet och matar ut säkerhetssignaler (OSSD1 / 2) i en batch. Inget extra ledningsarbete behövs för kaskadkoppling av underenheterna som fungerar som slavenheter.
Max 30 enheter kan anslutas, vilket bidrar till
minskningen av utrustningens ledningsarbete.

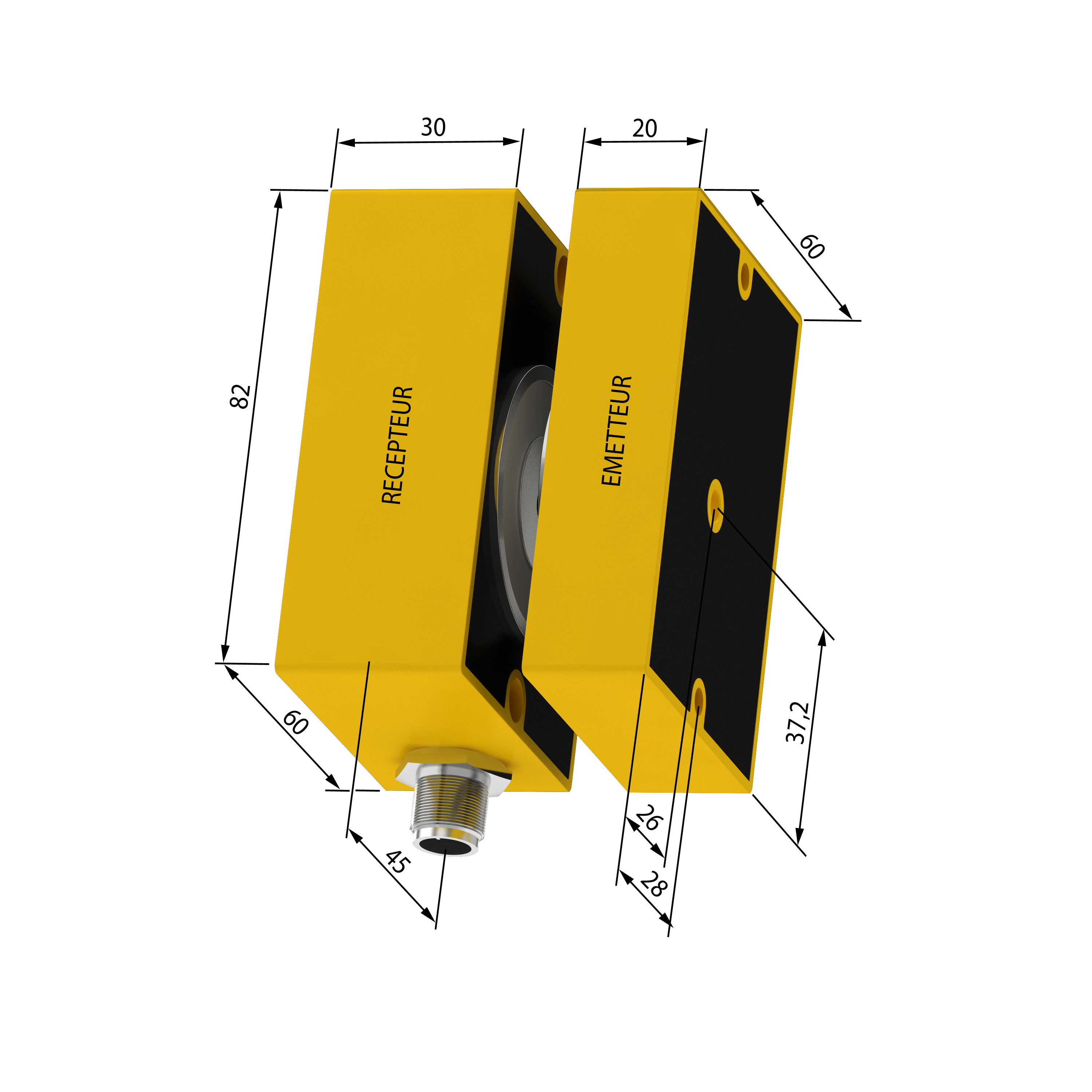

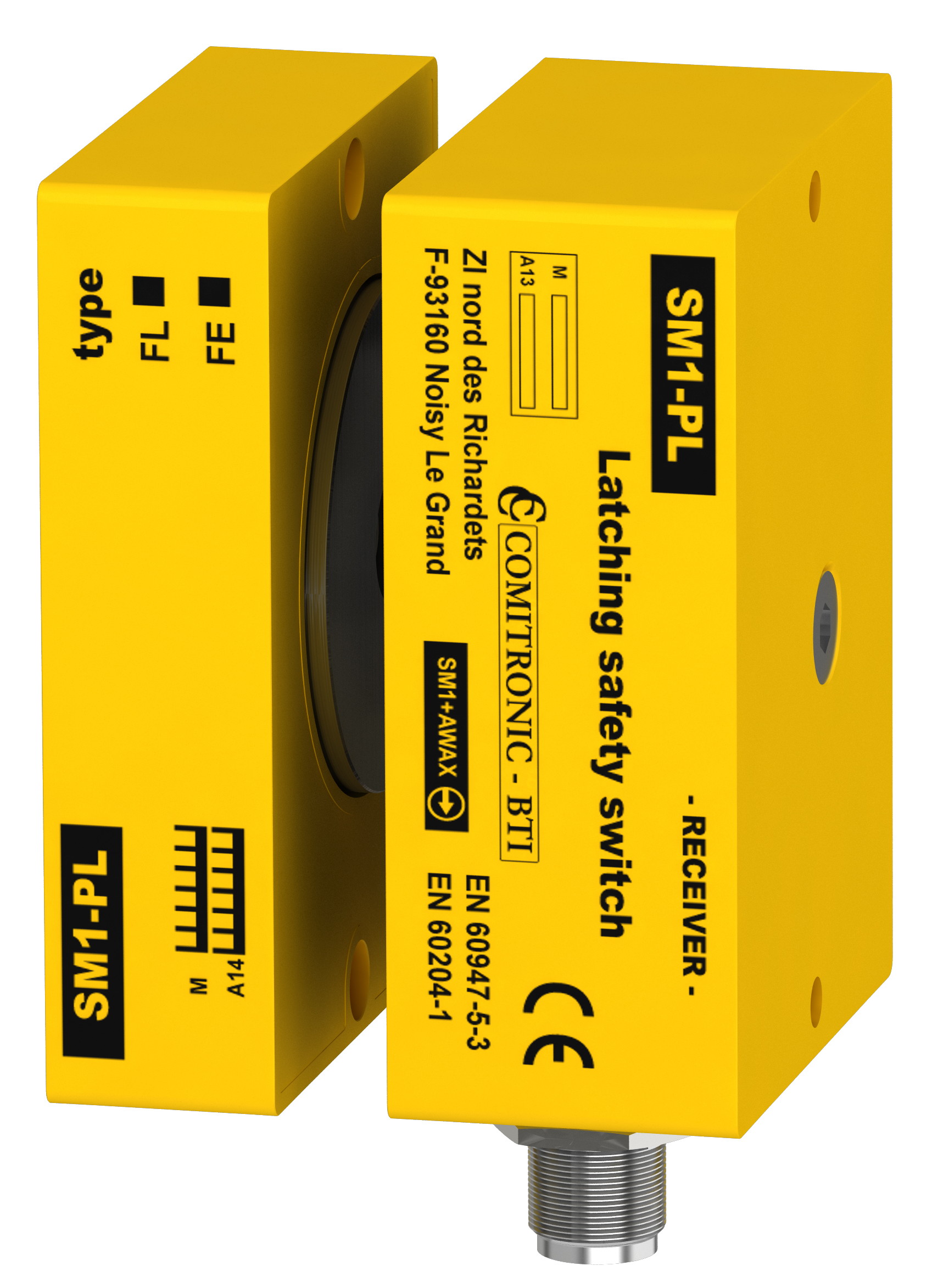

SM1-PL MAGNETLÅS

Maskinskydd stängningskontroll för tuffa miljöer

Polykarbonathus – kraftlåsning –  IP54 – flexibel motplatta – forcerad öppning av kontakter i upplåsningsläge.

SM1 – ELEKTROMAGNETISK LÅSNING

Elektromagnetisk säkerhetslåskontroll med 580 N kraft
Ingen ström- eller underspänningslåsning på maskinhöljen
Prestandanivå med AWAX-kontroller: upp till PL e
Säkerhetskategori: upp till 4 med AWAX-styrenhet eller PLC SIL 3
Tid före farligt fel: MTTFd = 100 år
Maximalt avstånd för detekteringsaktivering: 2 mm
Hållkraft: upp till 580 N
Säkerhetskontakter/diagnostik: 2 x NO 250mA max/24V redundant och 1 x PNP 250mA Detektionskodning: monokod okränkbar Indikator: LED
Återställning: automatisk eller kontrollerad (ref. + OP)
Fäste: 4 M4 skruvar (okränkbar på ny generation och valfri ref.: BH4)
Monteringsläge: 1
Höljesmaterial: POLYCARBONATE (PL-version)
Sugkoppsmaterial: stål (SM1 + PL-AC)
Elektrisk anslutning: M12-metallbasen kommer att ersättas med en 50 cm PUR-sladd med en M12-kontakt på den nya generationen
Vattentäthet: IP 67/68
Temperatur: -25°C till +50°C.
Märkning: screentryckt serienummer för spårbarhet (PL-version)

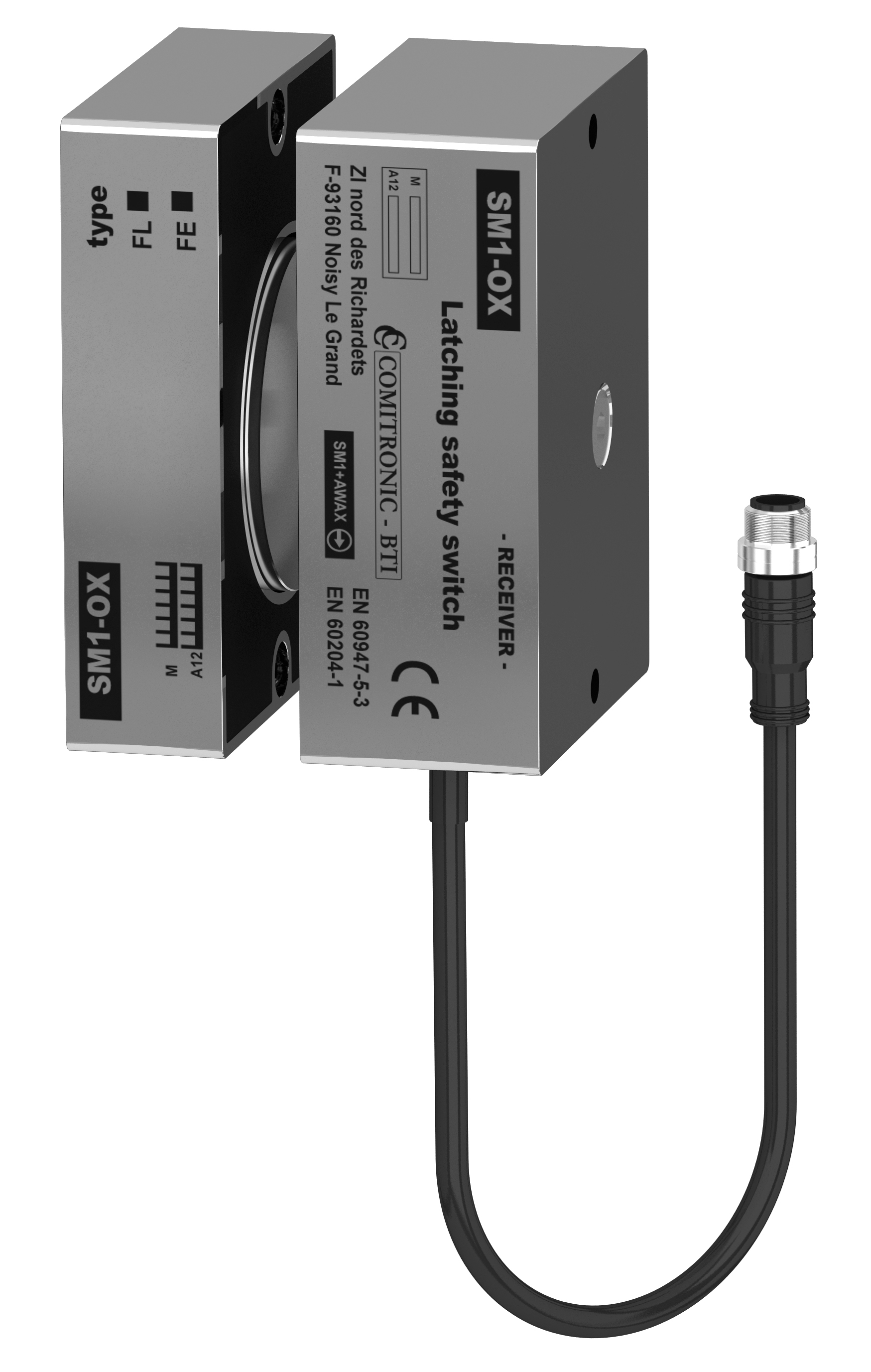

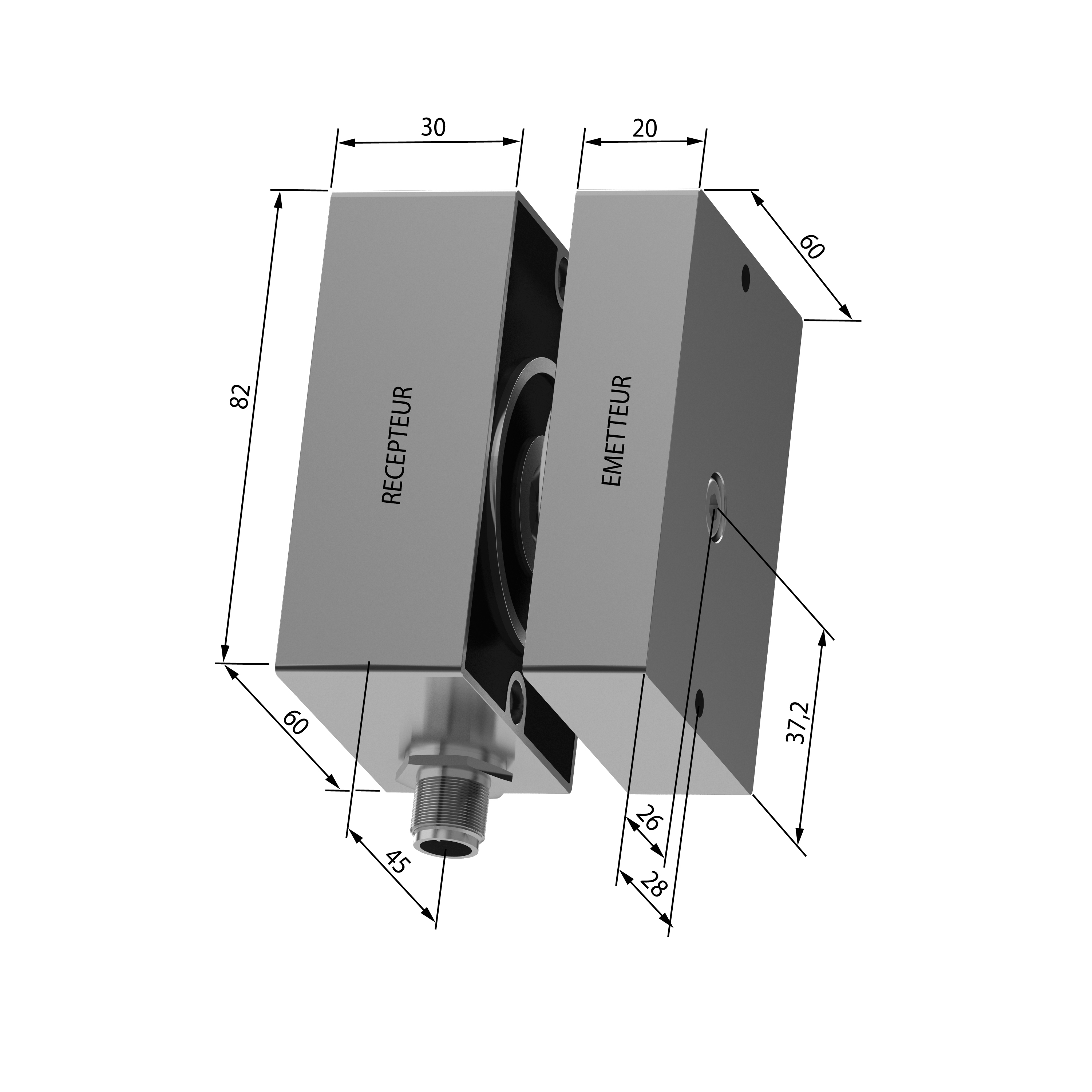

SM1-OX MAGNETLÅS

Maskinskydd stängningskontroll för tuffa miljöer

Rostfritt stålhus – kraftlåsning –  IP54 – flexibel motplatta – forcerad öppning av kontakter i upplåsningsläge.

SM1-OX – ELEKTROMAGNETISK LÅSNING

Elektromagnetisk säkerhetslåskontroll med 580 N kraft
Ingen ström- eller underspänningslåsning på maskinhöljen
Prestandanivå med AWAX-kontroller: upp till PL = e
Säkerhetskategori: upp till 4 med AWAX-styrenhet eller PLC SIL 3
Tid före farligt fel: MTTFd = 100 år
Maximalt avstånd för detekteringsaktivering: 2 mm
Hållkraft: upp till 580 N
Säkerhetskontakter/diagnostik: 2 x NO 250mA max/24V redundant och 1 x PNP 250mA Detektionskodning: monokod okränkbar Indikator: LED
Återställning: automatisk eller kontrollerad (ref. + OP)
Fäste: 4 M4 skruvar (okränkbar på ny generation och valfri ref.: BH4)
Monteringsläge: 1
Höljesmaterial: INOX316L spegelpolerad
Sugkoppsmaterial: INOX
Elektrisk anslutning: M12-metallbasen kommer att ersättas med en 50 cm PUR-sladd med en M12-kontakt på den nya generationen
Vattentäthet: IP 67/68
Temperatur: -25°C till +50°C.
Märkning: lasergravyr med mekaniskt stansat serienummer för permanent spårbarhet (OX-version)

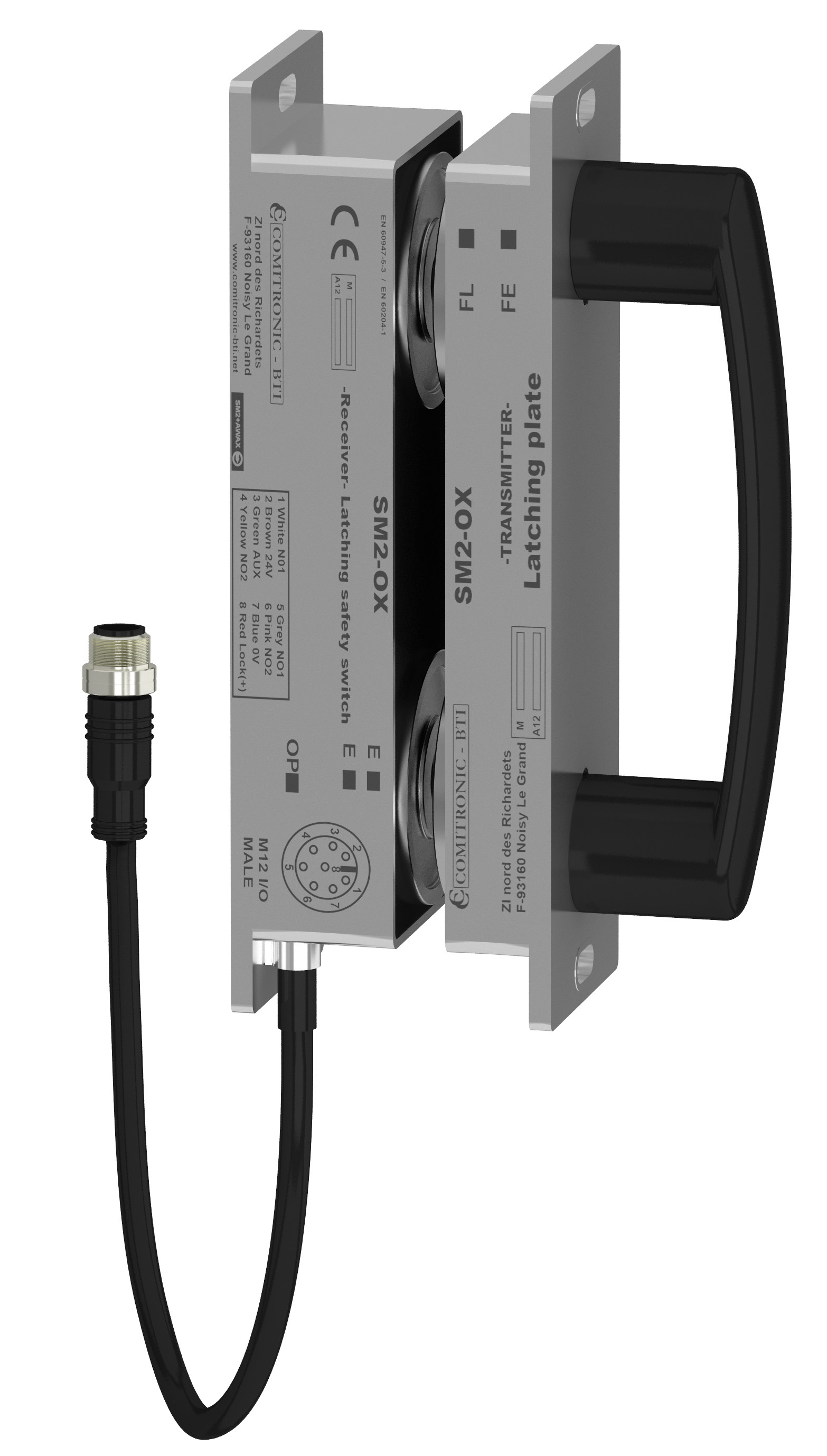

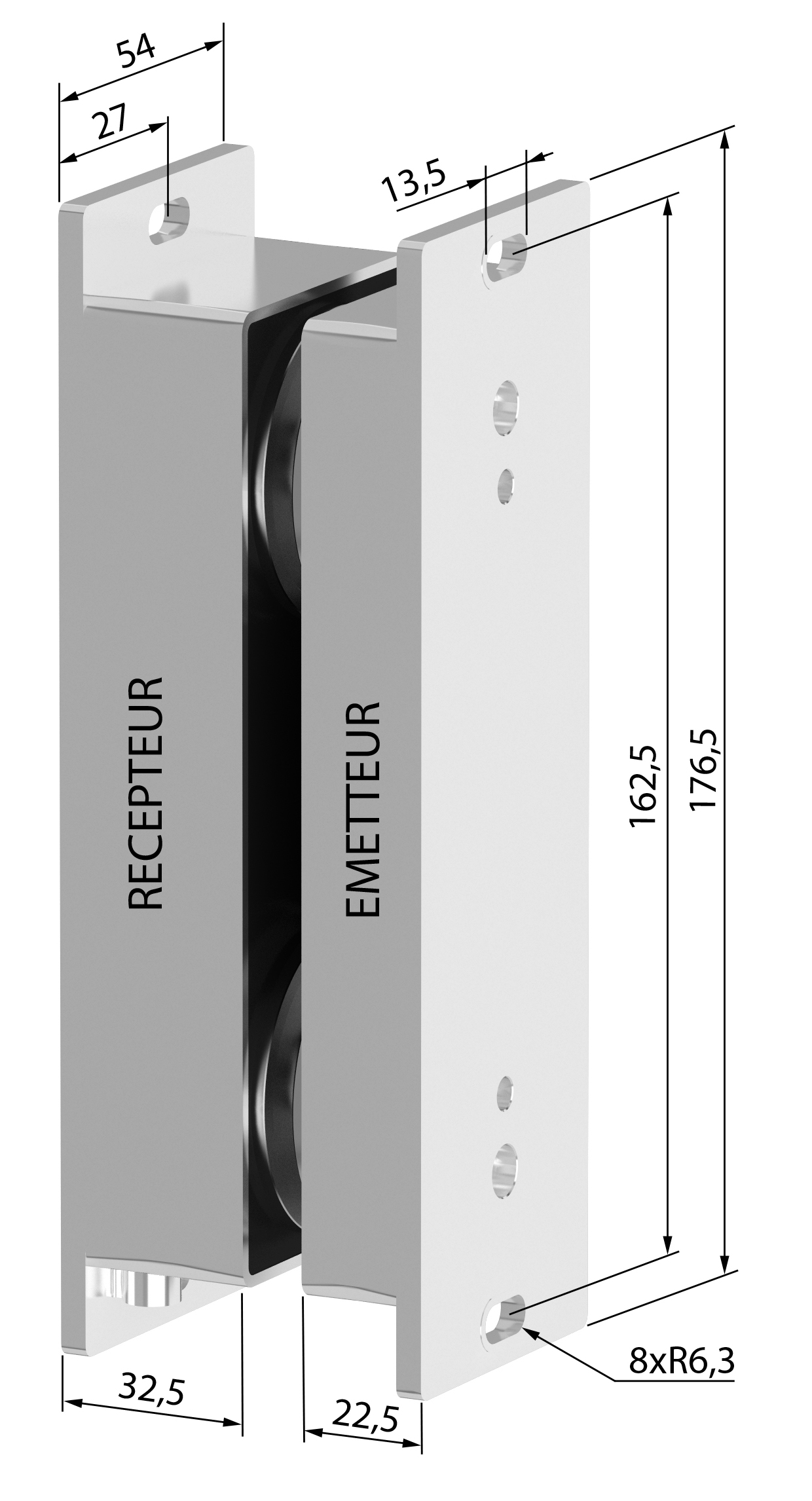

SM2-OX MAGNETLÅS MED HANDTAG

Maskinskydd stängningskontroll för tuffa miljöer

Rostfritt stålhus – kraftlåsning –  IP54 – flexibel motplatta – forcerad öppning av kontakter i upplåsningsläge.

SM2-OX – ELEKTROMAGNETISK LÅSNING ROSTFRITT STÅL316L
Elektromagnetisk säkerhetslåskontroll med 936 N kraft och 100 % rostfritt stål
Ingen ström- eller underspänningslåsning på maskinhöljen

Antimikrobiellt handtag finns
Prestandanivå med AWAX-kontroller: upp till PL = e
Säkerhetskategori: upp till 4 med AWAX-styrenhet eller PLC SIL 3
Tid före farligt fel: MTTFd = 100 år
Maximalt avstånd för detekteringsaktivering: 2 mm
Hållkraft: upp till 936 N (ref. version + OX-R) eller upp till 820 N (ref. version + OX-E)
Säkerhetskontakter/diagnostik: 2 x NO 250mA max/24V redundant och 1 x PNP 250mA Detektionskodning: monokod okränkbar
Återställning: automatisk eller kontrollerad (ref. + OP)
Husfäste: 4 manipuleringssäkra M6-skruvar (valfri ref: BH6)
Handtagsfäste: 2 M8 skruvar
Monteringsläge: 1
Höljesmaterial: 316L rostfritt stål spegel polerad (OX-version)
Sugkoppsmaterial: Magnetisk INOX (ref. + OX)
Elanslutning: 50cm PUR-sladd med M12-kontakt
Vattentålighet: IP 69K
Temperatur: -25°C till +50°C (termiskt skydd för sugkoppar vid överhettning på grund av ett ihärdigt kommando)
Märkning: lasergravyr med mekaniskt stansat serienummer för
permanent spårbarhet

LÅSÖVERVAKNING

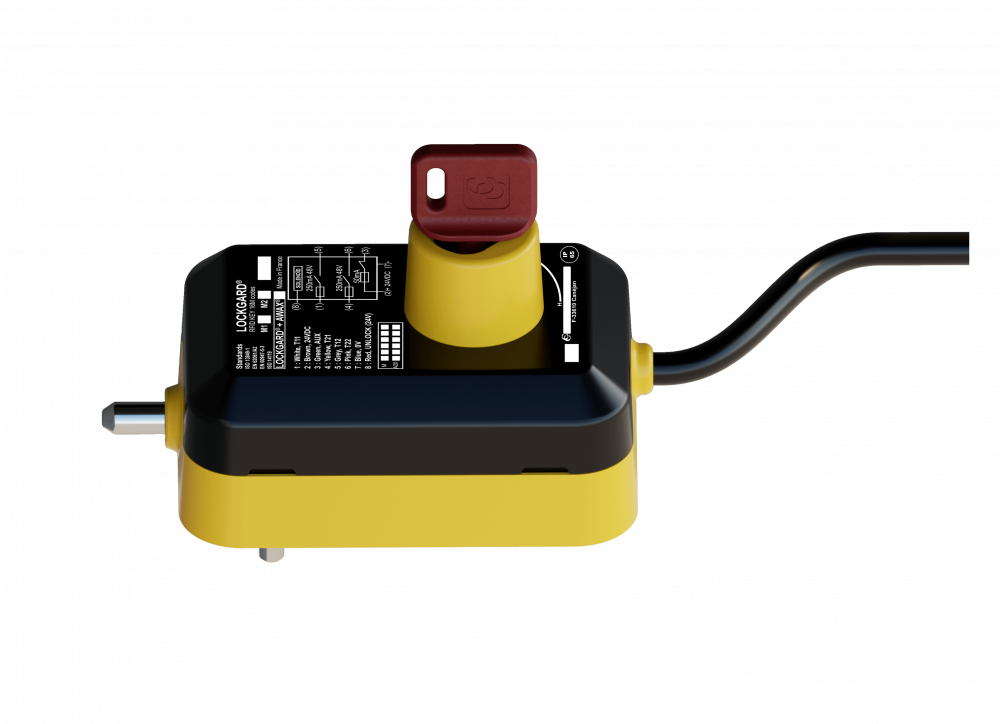

LOCKGARD – LÅSNING MED SMART DIGITAL RFID-NYCKEL 16 MILJONER KODER, UTRUSTAD MED ETT SJÄLVLÄRANDE SYSTEM.

Förreglande säkerhetsanordning för vridomkopplare, startanordning, säkerhetsanordning för farliga maskiner med in-/utgångshantering med speciell RFID-nyckelkontroll upp till 16 miljoner koder.

Överensstämmelse:
ISO 13849-1 2015
EN 62061/A2 2015
EN 60947-5-3 2014
ISO 14119 2013
SIL3 PLe med AWAX26XXL / AWAX SOFT

Teknisk data :
Matningstyp: DC
Spänning (typ/min/max) : 24V +/-10 %
Ström, mA (Max): 380
IP (box/kabel): IP65/IP65
Vikt (sändare/mottagare): 300g
Arbetstemperaturer: -25°C till +50°C
8-polig M12-kontakt: 50 cm eller 2,20 m

Typer av fel:
Indikering av feltyp
Dålig RFID-kod i nyckel 1-puls
Dåliga indata 2 pulser
Kommunikationen mellan processorerna förlorade 3 pulser

Produktblad: klicka på länk nedan.
https://lockgard.comitronic-bti.com/

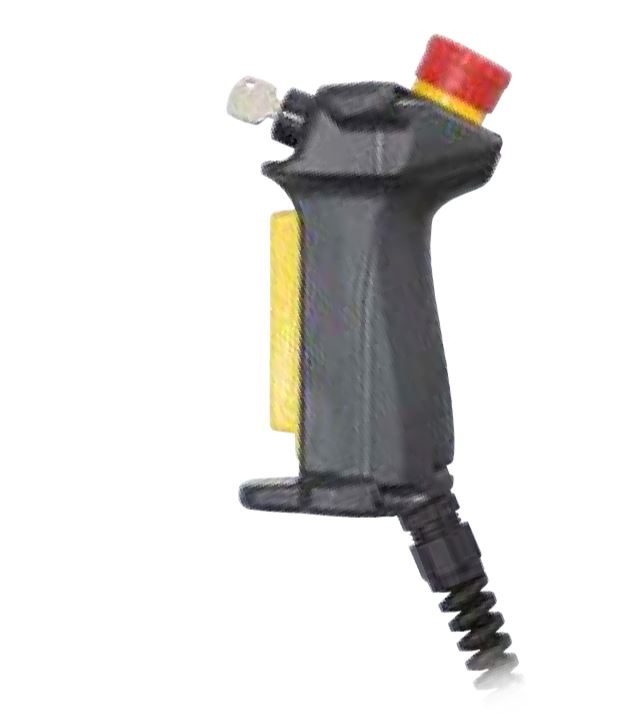

Nödstopp

Handhållen enhet

SG-C1-serien är en greppomkopplare som tillåter operatörer som för närvarande befinner sig i ett farligt område att använda maskiner säkert. Med tre grepppositioner och flera manövreringsmönster kan SG-C1-serien användas i många olika applikationer.

Solid taktil feedback
Tre växlarpositioner
Flera funktionsmönster

Nödstopp

Handhållen enhet

SG-C1-serien är en greppomkopplare som tillåter operatörer som för närvarande befinner sig i ett farligt område att använda maskiner säkert. Med tre grepppositioner och flera manövreringsmönster kan SG-C1-serien användas i många olika applikationer.

Solid taktil feedback
Tre växlarpositioner
Flera funktionsmönster
