KLÄMLISTER
Vid klämrisk används ofta klämskydd i form av klämlister.
Det är klämskyddssensorer som skyddar operatörer/personer från att komma i kläm. Om klämlisten blir påverkad av ett föremål t.ex. om en hand kommer i vägen för en stängande dörr, ger den en signal så man kan stoppa den automatiska rörelsen.
Beroende på styrprincip levererar vi klämlister både med normalt öppna eller normalt stängd funktion.
Modeller finns där det är möjligt att klippa till i anpassad längd och montera dina egna lister till och med helt utan verktyg & lim. Detta ger en snabb, flexibel och kostnadseffektiv installation.

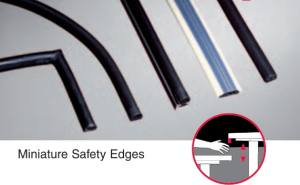

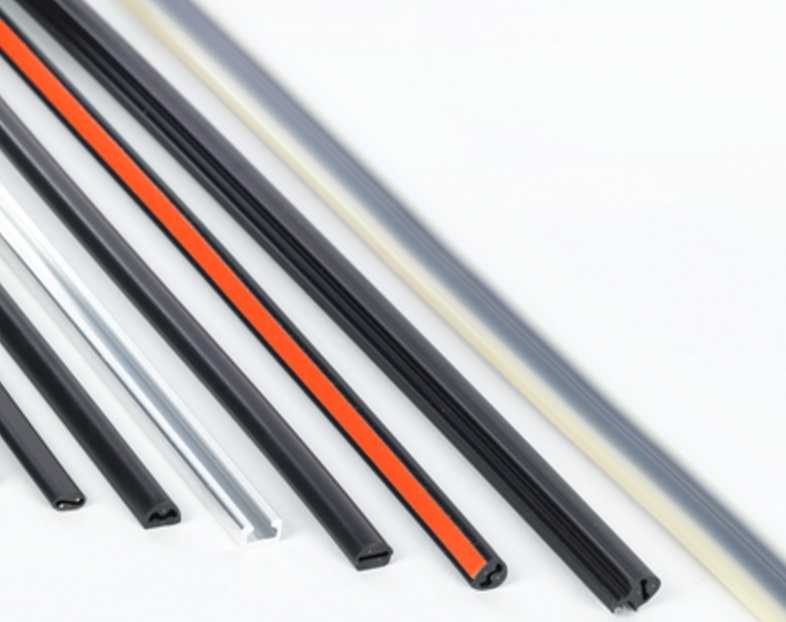

Mini klämlister
Miniatyrsäkerhetslister är speciellt utformade för att snabbt signalera det aktiverade tillståndet, det är också minimalt i höjd. De används som säkerhetskantsensorer i bilar, bussar och tåg, inom teknik och inom medicin, möbler och byggsektorn.
SP-klämlist (DIY)
Klämlister för verktygslös självmontering
Med SP-klämlisterna har Mayser utvecklat ett system som är specialanpassat efter kraven på dörr- och portmarknaden.
Klämlisterna kombineras med ändpluggar, ändkåpor, aluminiumprofiler och kan monteras samt installeras på nolltid med ett smart plug-in-system utan användning av lim eller ytterligare verktyg.
Kapslingsklass IP67
Till klämlisterna kan användas Maysers säkerhetsreläer med 8,2 kΩ-övervakning samt att de även är kompatibla med konventionella grindstyr- och överföringssystem med en 8,2 kΩ-utvärdering.
DIY-lister
För att få egen kontroll på produktionen av klämlister erbjuder vi DIY (Do it yourself) lister. Det innebär att man tillverkar egna lister.
Det finns 3 olika varanter Vi erbjuder:
- Fromgjutning
- Klämkoppling
- Vulkning
Klämlist Normalt stängd
Mayser normalt stängda säkerhetslister används som klämskyddssensorer och sänder signaler rakt till styrsystemet av maskiner, anläggningar och utrustning, portar eller grindar – ingen speciell kontrollenhet krävs.

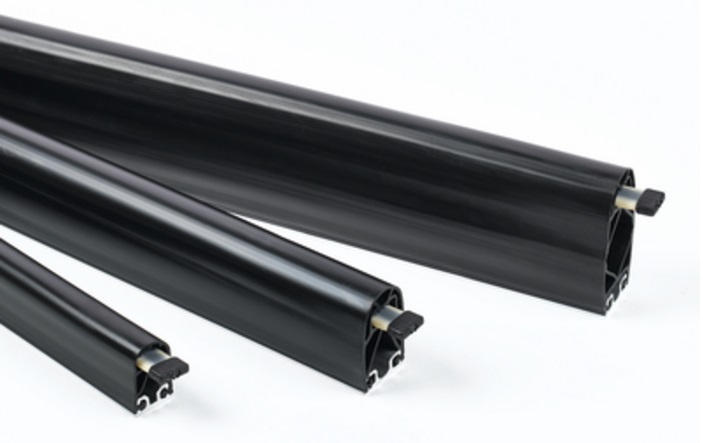

Klämlist Normalt öppen
Mayser normalt öppna säkerhetslister används som klämskyddssensorer. De finns i ett brett sortiment av profildimensioner vilket gör klämmande och farliga delar av maskiner, system, portar och grindar säkra – tillförlitligt.
TRAMPMATTOR
TRAMPMATTOR
Säkerhetsmattor
Trampkänsliga yt-sensorer ger optimalt områdesskydd.
Trampmattorna är säkerhetsklassade trampkänsliga yt-sensorer ger optimalt områdesskydd. för personer i kring farliga arbetsområden.
Syftet med yt-sensorer är att skydda människor från farligt rörliga enheter i automatiska tillverkningsprocesser. De upptäcker människor och föremål i motsvarande rörelseområden. När någon kliver på en tryckkänslig matta saktar maskinen eller anläggningen ner eller stängs av till ett säkert tillstånd.
Trampmattorna finns i olika höjder och med olika materialegenskaper som halkkvalitet eller motståndskraft mot olika kemikalier. I vårt skräddarsydda ”SM”-program erbjuder vi dig säkerhetsmattor i valfri ytform för att matcha dina krav.

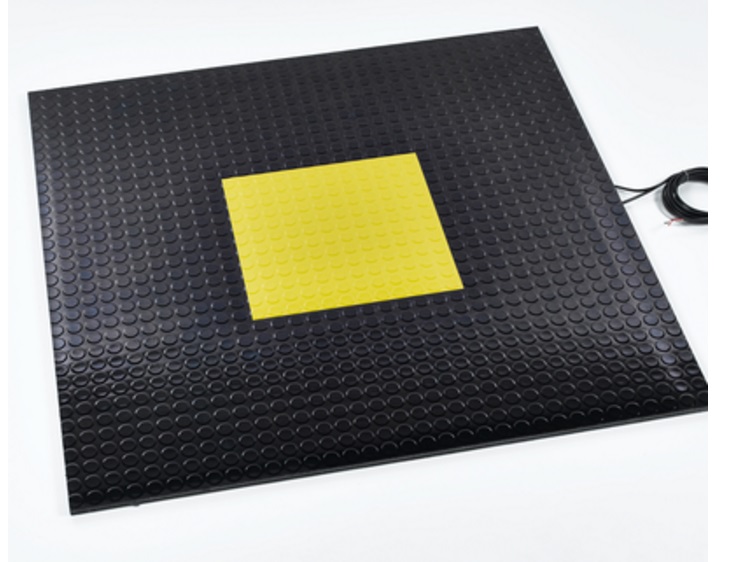

Trampmatta SM
Trampmatta SM
Levereras med kundanpassade specialmått.
Trampmatta SM finns i olika modeller med olika optioner. Yt-beklädd i olika färger och för olika kemikaliebeständigheter samt olika belastningar.
Ramas in med olika aluminium ramper.
Finns med följande yt-beklädnader i olika kemikalieresistenta material SBR eller NBR i färgerna svart / Gul / Grön.
Trampmatta SM 11
Trampmatta SM 11
Levereras med kundanpassade specialmått.
Trampmatta SM 11 är en lättare variant och har ett byggmått på endast 11mm. Den finns i olika modeller med olika optioner. Yt-beklädd i olika färger och för olika kemikaliebeständigheter samt olika belastningar.
Ramas in med olika aluminium ramper.
Finns med följande yt-beklädnader i olika kemikalieresistenta material SBR eller NBR i färgerna svart / Gul / Grön.
Trampmatta SM 8
Trampmatta SM 8
Levereras med standardmått.
Trampmatta SM 8 är en lättare variant och har ett byggmått på endast 9mm. Den finns i olika modeller med olika optioner. Yt-beklädd i svart.
Artikelnummer – SM8/BK – H x B
5006626 – SM8/BK – 750 × 1000 mm
5006627 – SM8/BK – 750 × 1250 mm
5006628 – SM8/BK – 750 × 1500 mm
5006623 – SM8/BK – 1000 × 1000 mm
5006624 – SM8/BK – 1000 × 1250 mm
5006625 – SM8/BK – 1000 × 1500 mm

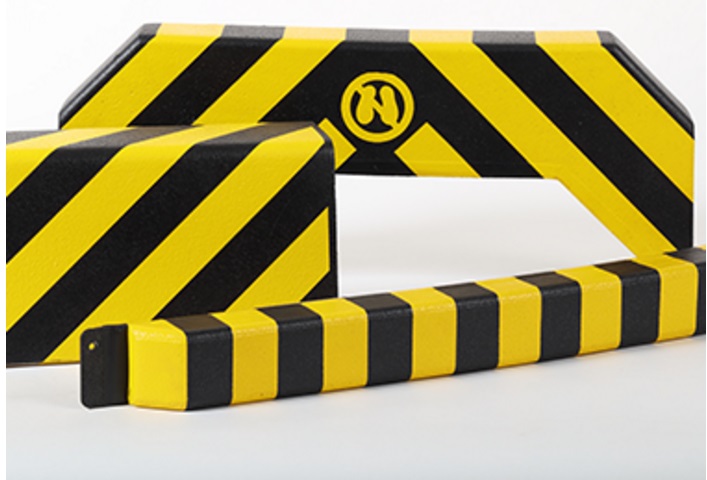

BUMPERS
Säkerhetsbumpers är tillverkade av mjukt polyuretanskum med en skyddshölje. Finns med säkerhetsfunktion för både normalt brytande och normalt slutande funktion.
Tillverkas efter ritning och går att få i längder upp till 4 meter.
Vanliga användningsområden är:
- AGV (självgående vagnar)
- Rälsgående enheter
- Entréer
- Höj och sänkbara bord
Bumper
Bumpers
Säkerhets bumpers är tillverkade av mjukt polyuretanskum med en skyddshölje. Finns med säkerhetsfunktion för både normalt brytande och normalt slutande funktion.
Tillverkas efter ritning och går att få i längder upp till 4 meter.
Vanliga användningsområden är:
- AGV (självgående vagnar)
- Rälsgående enheter
- Entréer
- Höj och sänkbara bord

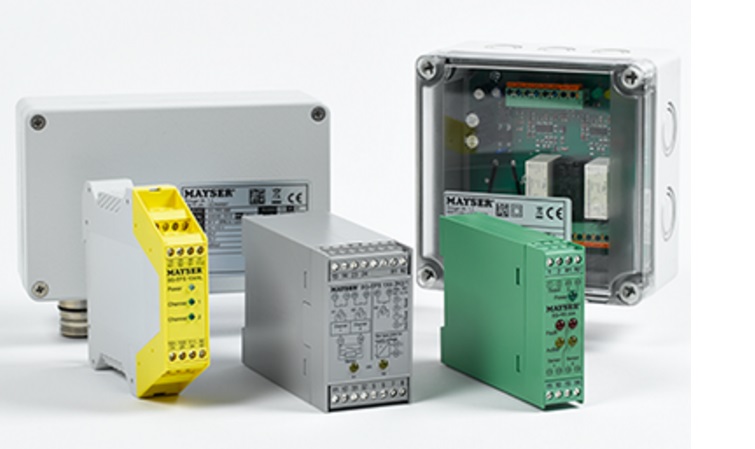

SÄKERHETSRELÄN
Säkerhetsrelän
RADIOÖVERFÖRING

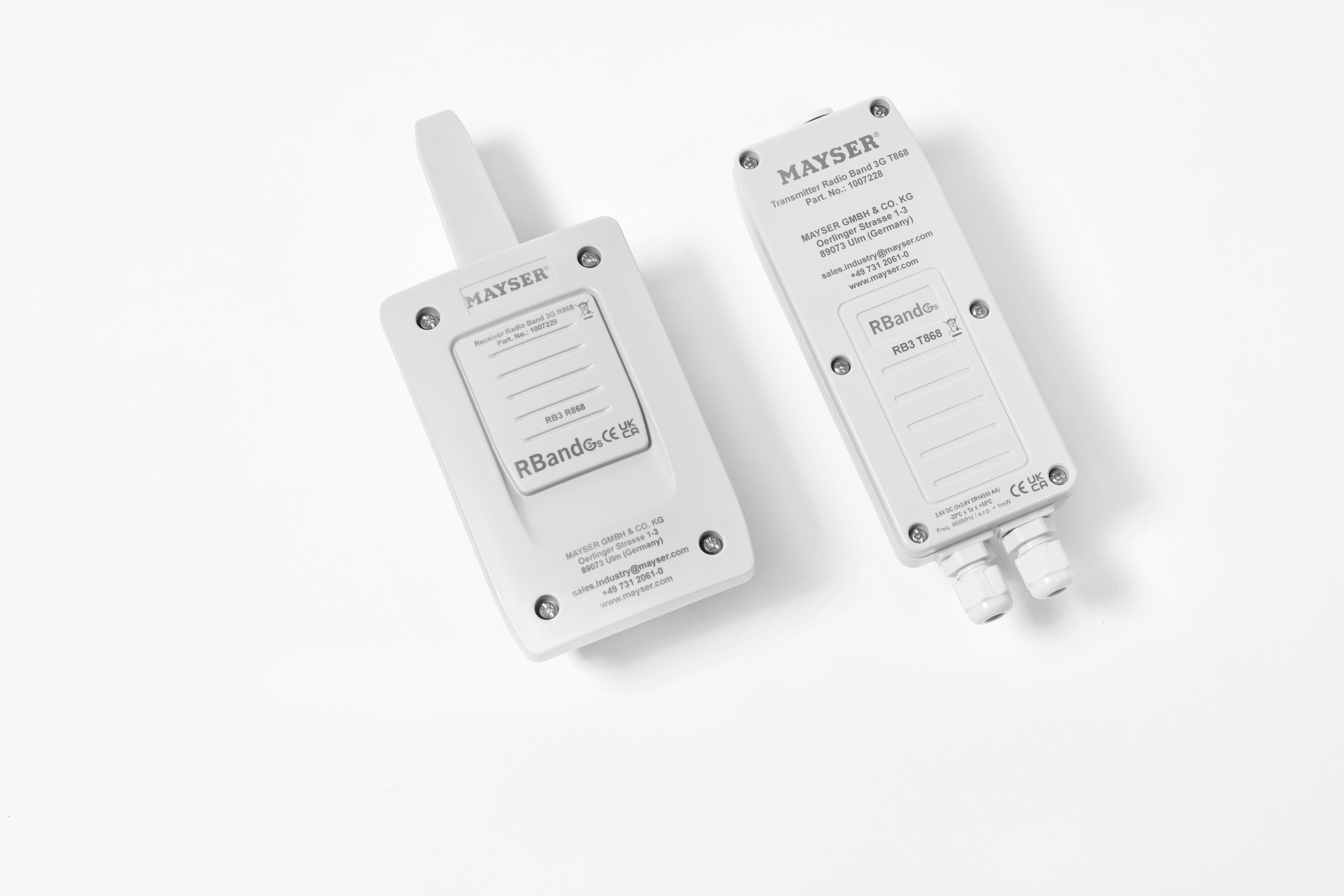

RADIOÖVERFÖRING AV SÄKERHETSSIGNAL
Radiosändningssystem
Vårt Radioöverföring av säkerhetssignal är ett system som erbjuder den perfekta lösning för alla automatiska dörrar och portar som är utrustade med säkerhetsklämlister. Den ersätter konventionella kabel- eller transpondersystem för signalöverföring där kabel behövde användas. Signalerna utlöstes av säkerhetskanten överförs till motorstyrningen. System för dörr- eller grinddrift. Systemet är kompatibelt med alla motorstyrsystem och utmärker sig för sitt
lång räckvidd
Drift:
Radioöverföring av säkerhetssignal är designat för allmänna, kommersiella och industriella dörrar och grindapplikationer där en säkerhetsklämlist används.
Systemet tillhandahåller ett trådlöst system som ersätter spiralkablar eller energikedjesystem för att överföra säkerhetssignalen till dörrens eller grindens kontrollpanel.
Mottagaren övervakar kontinuerligt status för sändare som är anslutna till. Systemet utför ett komplett test av utrustningen, inklusive radiokommunikation, var 7:de sekund.
Systemet stödjer 8,2 KOhm säkerhetsklämlister och även optisk lågeffekt system. Dessutom kan du ansluta slaka rep och gångdörrar till 8k2-ingången.
Signalen från radioöverföring av säkerhetssignal kommer att överföras via radio. När ett hinder upptäcks ställer RadioBand-systemet sin utgång i ett säkerhetsläge, ändrar tillståndet för mottagarreläet. Upp till tre sändare per utgång kan anslutas till mottagaren. Det finns två utgångar på varje mottagare som kan anslutas till kontrollpanelen som 8k2 eller NC
(normalt sluten) kontakt.
Teknisk information:
Sändare: Flerfrekvenssystem – fyra självinställningskanaler.
Ett Radioöverföring av säkerhetssignal där sändare styr två säkerhetslister.
50 meter användbar räckvidd,
100 meter nominell räckvidd (öppet fält)
Drifttemperatur –20°C till +55°C
Skyddsklass IP65
Mottagare: Kapacitet för sex sändare
Överföringseffekt 25 mW
Drifttemperatur –20°C till +55°C
50 meter användbar räckvidd,
100 meter nominell räckvidd (öppet fält)
Skyddsklass IP65
(IP65 med kabelskruvanslutning)
För lämpliga klämlister – klicka här!

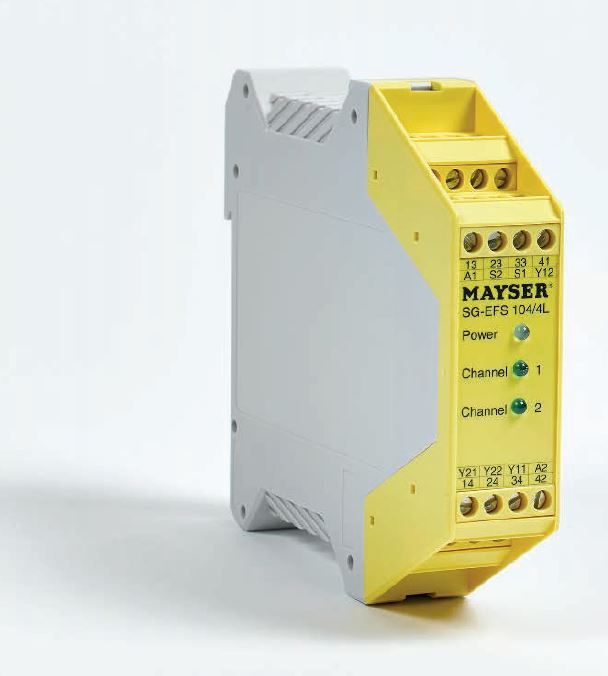

SG-EFS 104/4L
Säkerhetsrelä för klämlister
Cat.3 PLd
För enheter som har kabel i båda ändarna. med eller utan reset.
Matningsspänning 24VDC eller 24 VAC
VID 230 MATNING ANVÄND ÄVEN UAP-24V24W (se nedan)
DESSA BÅDA ENHETER MONTERAS ÄVEN DE PÅ DINSKENA.
SG-EFS 104/2W
Säkerhetsrelä för klämlister
Cat.3 PLd
1,2 KOhm och 8,2 KOhm med eller utan reset.
Matningsspänning 24VDC eller 24 VAC
VID 230 MATNING ANVÄND ÄVEN UAP-24V24W (se nedan)
DESSA BÅDA ENHETER MONTERAS ÄVEN DE PÅ DINSKENA.

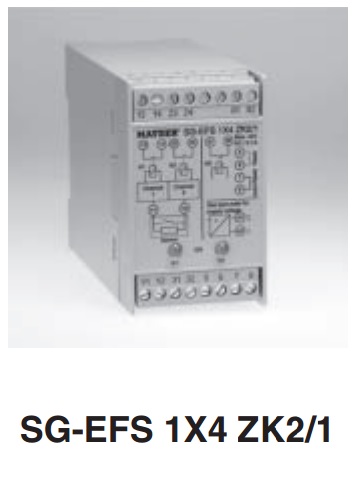

SG-EFS 1X4 ZK2/1
SG-EFS 1X4 ZK2/1
1,2 kOhm eller 8,2 kOhm
**** UTGÅTT****
ERSÄTTS AV SG-EFS-104/2W-24V DC/AC
VID 230 MATNING ANVÄND ÄVEN UAP-24V24W (se nedan)
DESSA BÅDA ENHETER MONTERAS ÄVEN DE PÅ DINSKENA.
DE HAR TILLSAMMANS SAMMA BREDD SOM ÄLDRE RELÄ.
22,5+22,5mm = 45MM
UAP-24V24W
Strömförsörjning MDR-24-24V
Monteras på DIN -skena
Mått 22,5x90x100mm
Matning: 85-264 VAC
Utgång: 24 VDC- 24W/1A
